Querschnitt der Lüftungsöffnung: ≥ 150 cm²
▶
Verlegen Sie das waagerechte Abgasrohr mit Gefälle
zum Produkt.
–
Gefälle zum Produkt: ≥ 3°
▶
Verlegen Sie das waagerechte Luftrohr mit Gefälle nach
außen.
–
Gefälle des Luftrohrs nach außen: 2°
Hinweis
2° entsprechen einem Gefälle von ca. 30
mm pro Meter Rohrlänge.
▶
Stecken Sie die Rohre zwischen dem Produkt und dem
senkrechten Teil der Abgasleitung nicht bis zum An-
schlag ineinander.
▶
Beachten Sie weiterhin die Allgemeinen Sicherheitshin-
weise im Kapitel „Sicherheit".
6.2.8.1 Lieferumfang Art.Nr. 303265
1
Stützbogen
6.2.8.2 Montage vorbereiten
▶
Montieren Sie die starre Abgasleitung. (→ Seite 25)
6.2.8.3 Schachtanschluss montieren
1.
Stecken Sie ein Abgasrohr auf den Stützbogen.
2.
Befestigen das Abgasrohr mit Mörtel und lassen Sie
den Mörtel aushärten.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
1
2
2
Auflageschiene

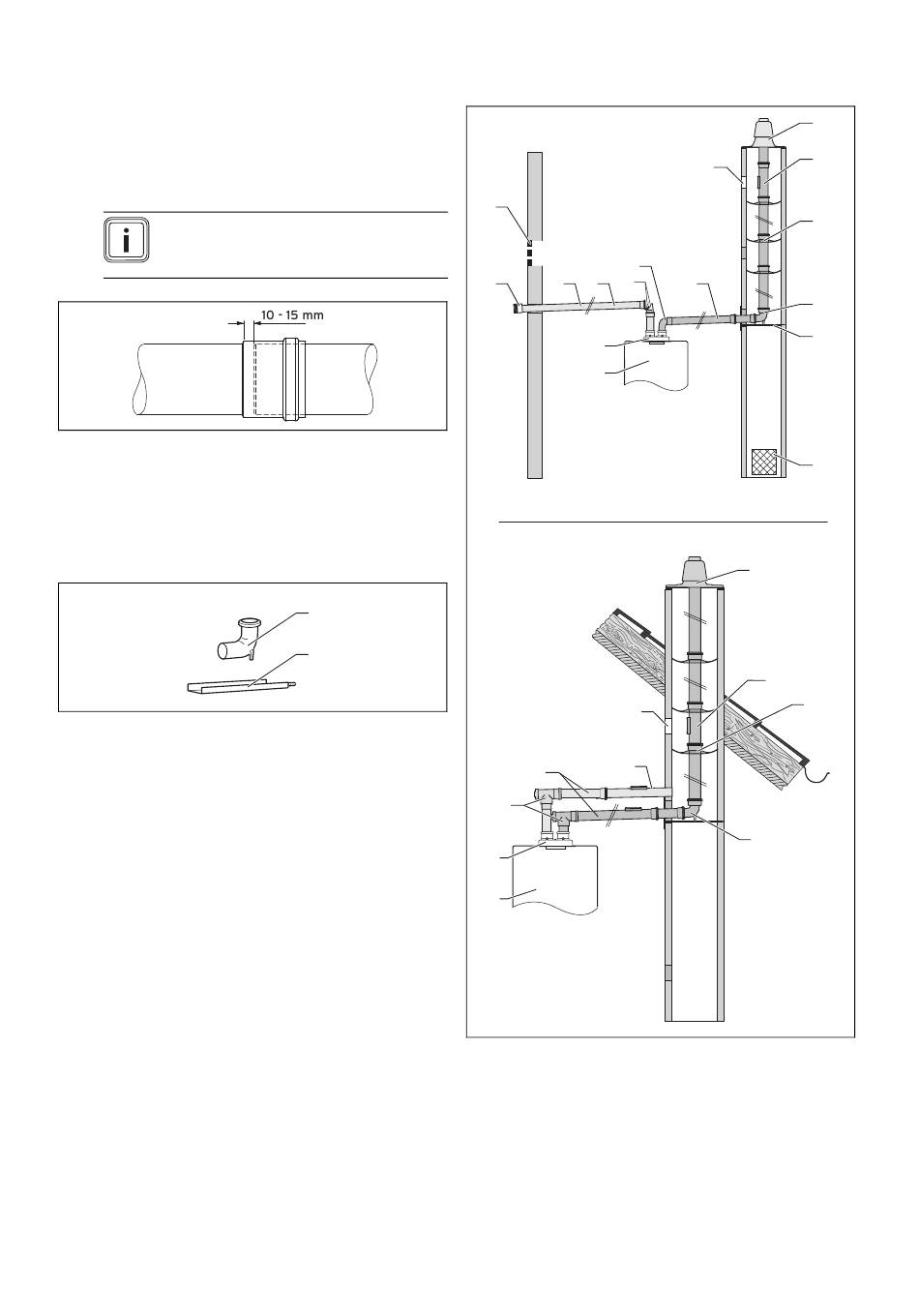

6.2.8.4 Schacht-/Wandanschluss für Luftzuführung
montieren (Raumluftunabhängiger Betrieb)
14
8
9
13
12
7
10
11
3
12
7
8
10
11
1
Schachtaufsatz
2
Verlängerung mit Inspekti-
onsöffnung
3
Inspektionsöffnung
Schacht
4
Abstandshalter
5
87°-Bogen mit Auflage-
schiene (5a)
Montage 6
1
2
3
4
7
5
5a
6
1
2
4
5
6
Lüftungsöffnung im
Schacht
7
gerade Verlängerungen
8
87°-Bogen oder Revisons-
T-Stück 87°
9
45°-Bögen
10 Produktanschluss
11 Produkt
39
