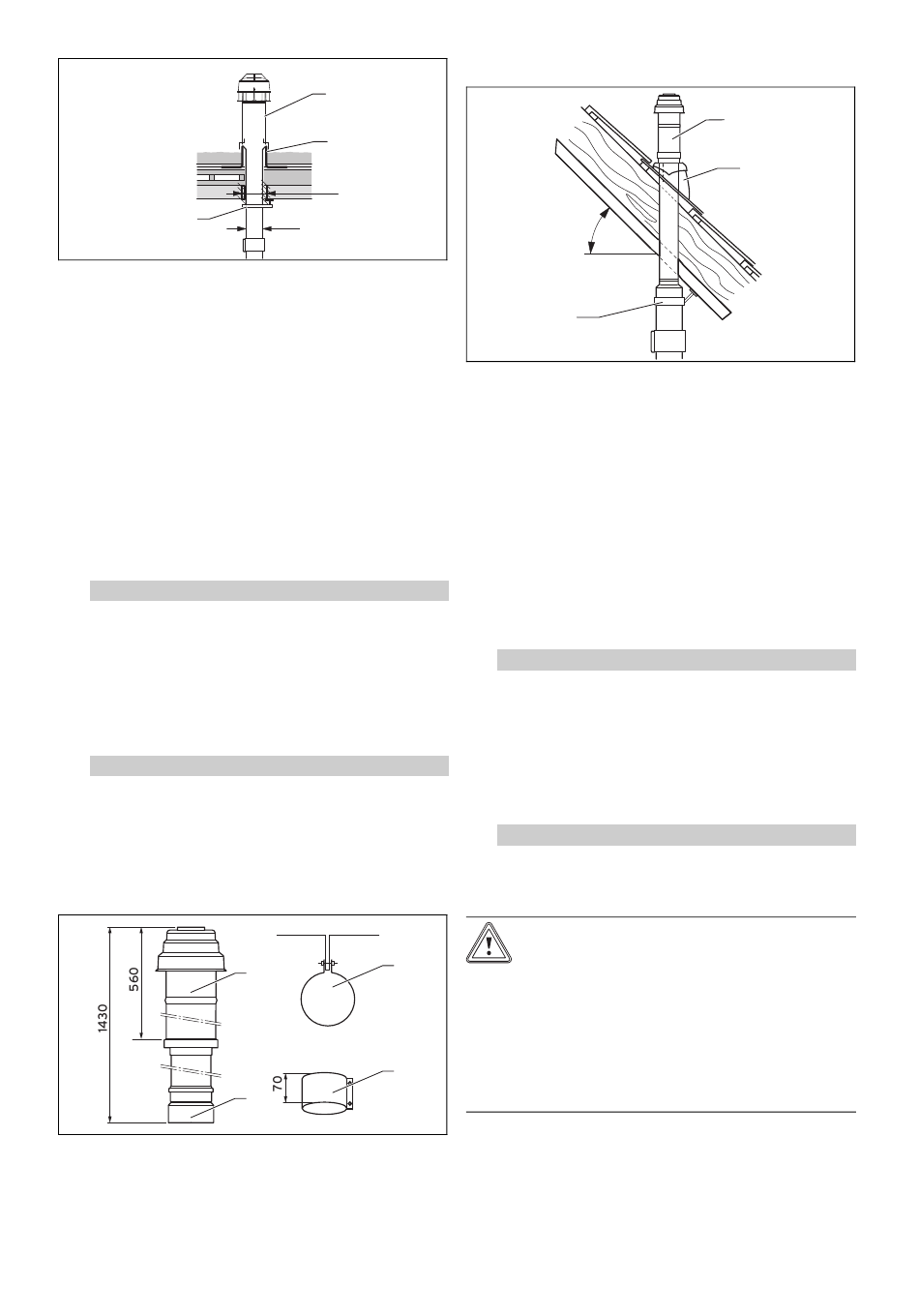

A Kaltdach
1.
Legen Sie den Einbauort der Dachdurchführung fest.
2.
Setzen Sie den Flachdachkragen (2) ein.
3.
Kleben Sie den Flachdachkragen dicht ein.
4.
Stecken Sie die Dachdurchführung (1) von oben durch
den Flachdachkragen, bis sie dicht aufsitzt.
5.
Richten Sie die Dachdurchführung senkrecht aus.
6.
Befestigen Sie die Dachdurchführung mit dem Befesti-
gungsbügel (3) an der Dachkonstruktion.
7.
Verbinden Sie die Dachdurchführung durch Verlänge-
rungen, Bögen und ggf. einer Trennvorrichtung mit dem
Produkt. Wenn Sie keine Trennvorrichtung einsetzen,
dann montieren Sie die 40-mm-Schelle immer direkt am
Produkt.
Alternative 1 / 2
8.
Bedingungen: Dachdurchführung mit Verlängerung
▶
Montieren Sie die Verlängerungen. (→ Seite 66)
▶
Montieren Sie die 45°-Bögen. (→ Seite 68)
▶
Montieren Sie die 87°-Bögen. (→ Seite 69)
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
▶
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
Alternative 2 / 2
8.
Bedingungen: Dachdurchführung ohne Verlängerung
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
Senkrechte Dachdurchführung ⌀ 80/125 mm
6.5.3
montieren
6.5.3.1 Lieferumfang Art.-Nr. 303200 (schwarz) /
303201 (rot) prüfen
1
Senkrechte Dachdurch-
führung
2
Adapter (Luft) für
Ø 110/125
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
1
B
2
Ø 120
Ø 100
B Warmdach
3
1
4
2
3
Befestigungsbügel
4
70-mm-Luftrohrschelle
6.5.3.2 Schrägdachdurchführung montieren
20-50°
3
1.
Legen Sie den Einbauort der Dachdurchführung so fest,
dass ein ausreichender Abstand hinter dem Produkt
bleibt, um das Produkt an die Heizungsanlage anschlie-
ßen zu können.
2.
Setzen Sie die Dachpfanne (2) ein.
3.
Stecken Sie die Dachdurchführung (1) von oben durch
die Dachpfanne, bis sie dicht aufsitzt.
4.
Richten Sie die Dachdurchführung senkrecht aus.
5.
Befestigen Sie die Dachdurchführung mit dem Befesti-
gungsbügel (3) an der Dachkonstruktion.
6.
Verbinden Sie die Dachdurchführung durch Verlänge-
rungen, Bögen und ggf. einer Trennvorrichtung mit dem
Produkt.
7.
Alternative 1 / 2
Bedingungen: Dachdurchführung mit Verlängerung
▶
Montieren Sie die Verlängerungen. (→ Seite 66)
▶
Montieren Sie die 45°-Bögen. (→ Seite 70)
▶
Montieren Sie die 87°-Bögen. (→ Seite 72)
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
▶
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
7.
Alternative 2 / 2
Bedingungen: Dachdurchführung ohne Verlängerung
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
6.5.3.3 Flachdachdurchführung montieren
Vorsicht!
Beschädigungsgefahr für die Bausub-
stanz!
Durch unsachgemäße Montage kann Was-
ser in das Gebäude eindringen und zu Sach-
schäden führen.
▶
Beachten Sie die Festlegungen in den
Richtlinien zur Planung und Ausführung
von Dächern mit Abdichtungen..
Montage 6
1
2
57
