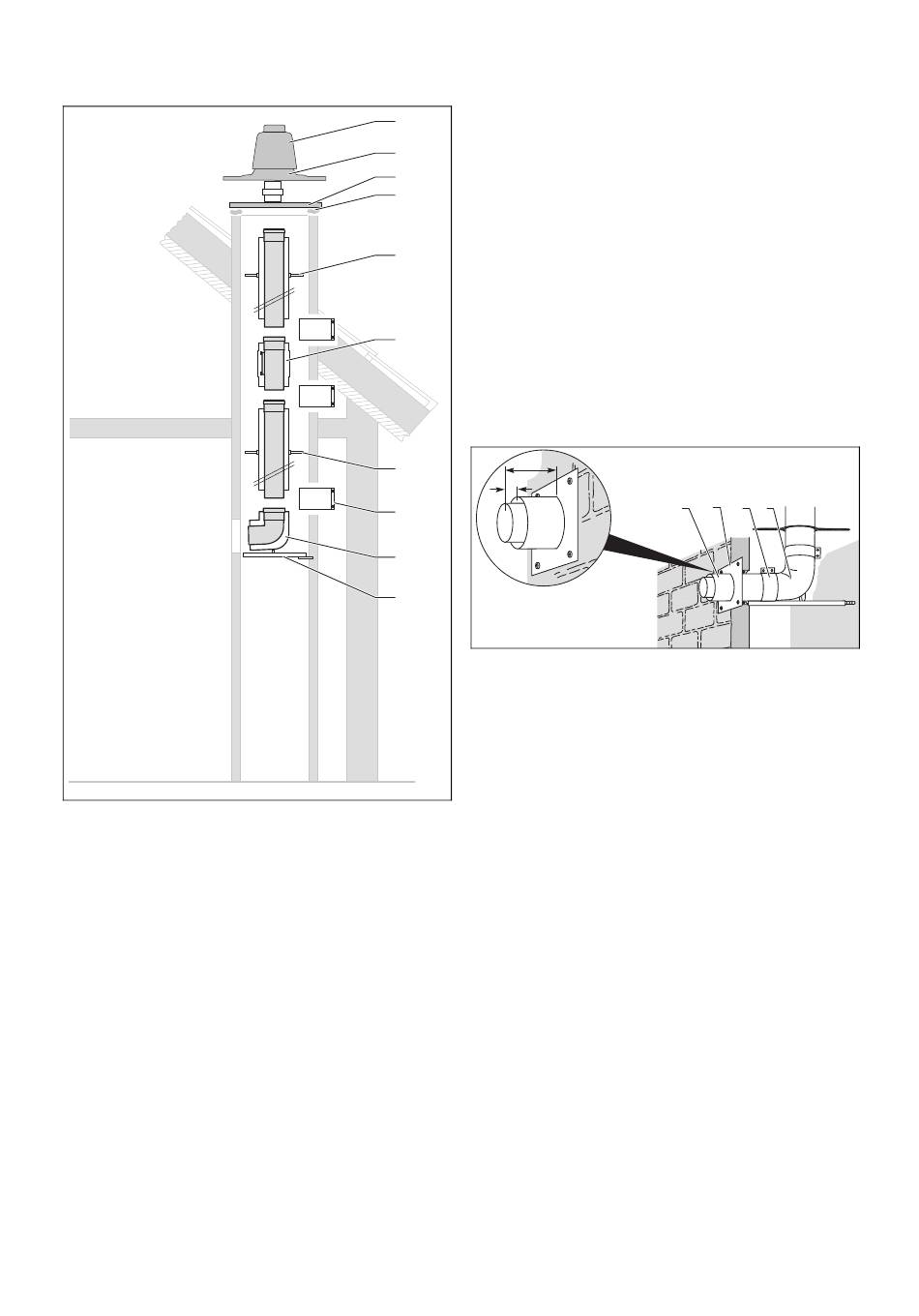

6 Montage
6.2.7.2 Konzentrische Luft-/Abgasleitung im
Schacht montieren
1
Haube des Schachtaufsat-
zes
2
Fuß des Schachtaufsatzes
3
Abdichtplatte
4
Mündungsrand des
Schachtes
1.
Legen Sie den Einbauort fest.
2.
Stemmen Sie einen ausreichend großen Durchbruch.
3.
Bohren Sie ein Loch in die hintere Schachtwange.
4.
Kürzen Sie ggf. die Auflageschiene (9).
5.
Befestigen Sie den Stützbogen (8) so auf der Auflage-
schiene, dass nach dem Einbau das Abgasrohr mittig
im Schacht angeordnet ist.
6.
Montieren Sie die Auflageschiene (9) und den Stützbo-
gen (8) im Schacht.
7.
Montieren Sie mit Hilfe eines Seils die Abgasleitung in
benötigter Länge mit entsprechender Revisionsöffnung
(6) vom Schachtende ausgehend nach unten.
8.
Setzen Sie zur Verbindung der Einzelteile jeweils eine
Luftrohrschelle (7).
9.
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
38
1
2
3
4
5
6
5
7
8
9
5
Abstandshalter
6
Revisionsöffnung
7
Luftrohrschelle
8
Stützbogen
9
Auflageschiene
10. Schieben Sie in Abständen von max. 2 m je einen Ab-
standshalter (5) auf die Abgasrohre.
11. Setzen Sie zusätzlich vor und hinter einer Revisionsöff-
nung je einen Abstandshalter.
12. Nach dem Eindrücken der gesamten Abgasleitung in
den Stützbogen setzen Sie eine Schelle (7) zur Verbin-
dung.
13. Wenn das oberste Abgasrohr eingesteckt ist, dann ent-
fernen Sie die Muffe des Rohrs und kürzen Sie das
Rohr auf die erforderliche Länge.
–
An der Schachtmündung müssen 300 mm überste-
hen.
14. Entgraten Sie das Abgasrohr.
15. Montieren Sie den Schachtaufsatz aus Kunststoff (PP).
(→ Seite 41)
Alternative
16.
▶
Montieren Sie den Schachtaufsatz aus Edelstahl
auf die starre Abgasleitung. (→ Seite 46)
6.2.7.3 Schacht-/Wandanschluss montieren
min. 100
25
1.
Kürzen Sie entsprechend dem Abstand die Verlänge-
rung (1) und verbinden Sie den Stützbogen (4) über die
Luftrohrschelle (3) mit der Verlängerung.
2.
Befestigen Sie die Verlängerung mit Mörtel und lassen
Sie den Mörtel aushärten.
3.
Schieben Sie die Mauerrosette (2) über die Verlänge-
rung und befestigen Sie sie an der Wand.
4.
Schließen Sie das Produkt an den Zuluft-/Abgas-
anschluss an. (→ Seite 66)
6.2.8
Nicht-konzentrischen Anschluss an starre
Abgasleitung DN 80 (PP) montieren
Montagehinweise
Die Montage des Anschlussstücks ⌀ 80/80 mm und
⌀ 80/125 mm für die Luft-/Abgasführung ist in der Installati-
onsanleitung des Produkts beschrieben.
▶
Halten Sie den Abstand der Abgasführung von Bauteilen
aus brennbaren Baustoffen ein.
–
Mindestabstand: 5 cm
▶
Verlegen Sie die Abgasleitung innerhalb von Gebäuden
nur in Räumen, die dauerhaft von außen belüftet werden.
–
Lichter Querschnitt der Öffnung: ≥ 150 cm²
–
Wenn eine ausreichende Belüftung der Räume nicht
möglich ist, dann wählen Sie die konzentrische Luft-
/Abgasführung.
▶
Wenn Sie den Schacht nicht für die Verbrennungsluftzu-
fuhr verwenden, dann muss die Abgasleitung im Schacht
über die gesamte Länge und den ganzen Umfang hin-
terlüftet sein. Dazu müssen Sie in den Schacht eine Lüf-
tungsöffnung einbauen.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
