6 Montage
▶
Stecken Sie die Rohre immer mit einer
Drehbewegung zusammen.

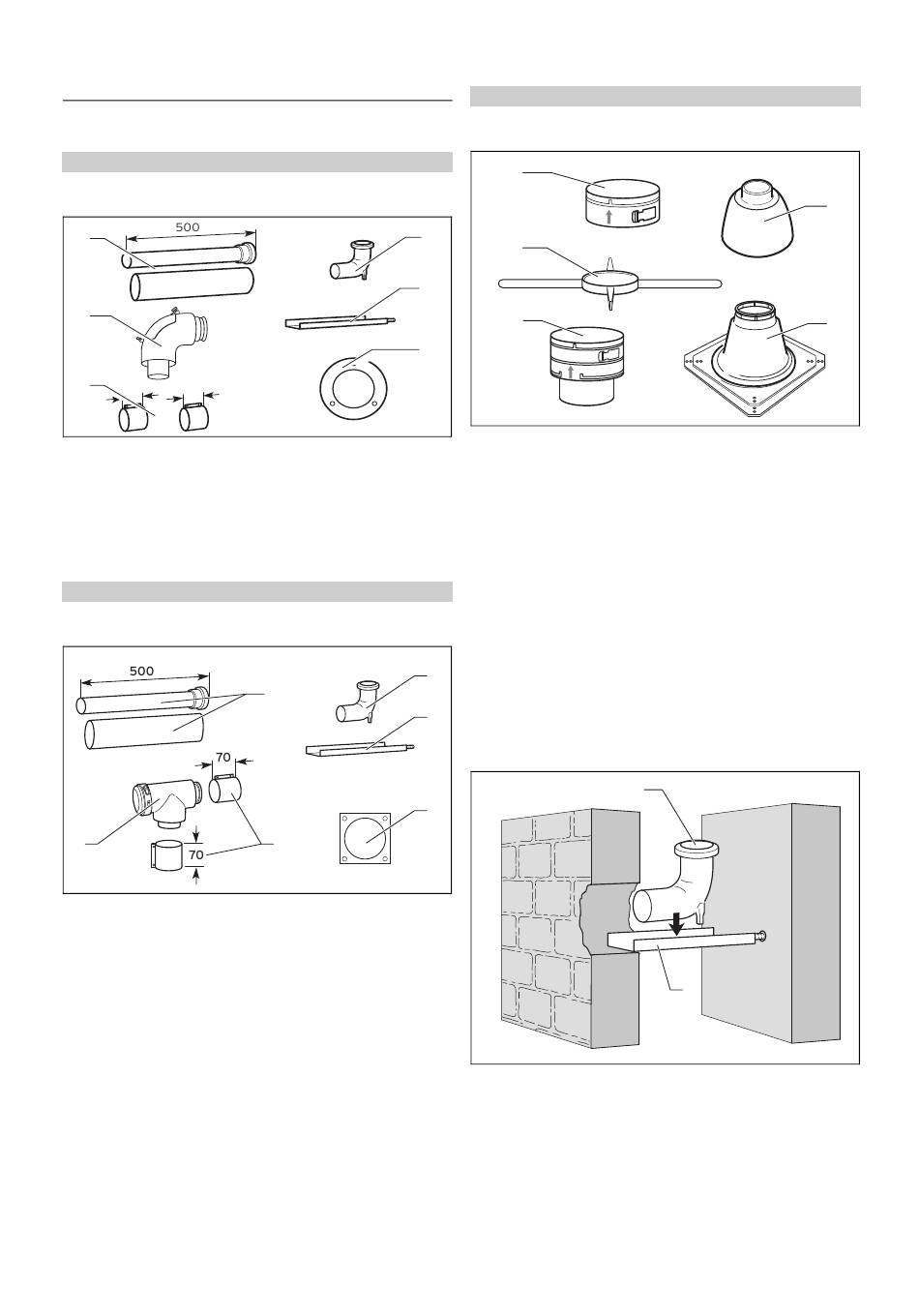

6.2.4.1 Lieferumfang Art.-Nr. 303920
Gilt für: Luft-/Abgassystem ⌀ 60/100 mm
Komponenten
6
5
4
40
40
1
Stützbogen
2
Auflageschiene
3
Mauerrosette
6.2.4.2 Lieferumfang Art.-Nr. 303250
Gilt für: Luft-/Abgassystem ⌀ 80/125 mm
Komponenten
5
1
Stützbogen
2
Auflageschiene
3
Mauerrosette
32
1
2 2
3
4
40-mm-Luftrohrschelle
(2 x)
5
Revisionsbogen
6
0,5-mm-Verlängerung
1
6
2
3
4
4
70-mm-Luftrohrschelle
(2 x)
5
Revisions-T-Stück
6
0,5-m-Verlängerung
6.2.4.3 Lieferumfang Art.-Nr. 303510
Gilt für: Luft-/Abgassystem ⌀ 60/100 mm, Luft-/Abgassystem ⌀ 80/125 mm
Komponenten
5
4
3
1
Schachtaufsatz (Haube)
2
Schachtaufsatz (Fuß)
3
Einsteckelement
6.2.4.4 Montagehinweise
1.
Montieren Sie die flexible Abgasleitung wie beschrie-
ben. Der Anschlussring wird jedoch durch das Verbin-
dungsstück mit Muffe ersetzt.
2.
Wenn Sie den Schachtaufsatz aus Edelstahl (Art.-Nr.
0020025741) montieren wollen, dann verwenden Sie
das Set Art.- Nr. 0020021008. Das Set enthält: Einste-
ckelement, Montagekreuz, Verbindungsstück mit Muffe.
3.
Montieren Sie den Schachtaufsatz aus Edelstahl auf die
flexible Abgasleitung. (→ Seite 47)
6.2.4.5 Auflageschiene und Stützbogen montieren
1.
Legen Sie den Einbauort fest.
2.
Stemmen Sie einen ausreichend großen Durchbruch in
den Schacht.
3.
Bohren Sie ein Loch in die hintere Schachtwange.
4.
Kürzen Sie ggf. die Auflageschiene (2).
5.
Befestigen Sie den Stützbogen (1) so auf der Auflage-
schiene, dass nach dem Einbau die Abgasleitung mittig
im Schacht angeordnet ist.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
4
Montagekreuz
5
Anschlussring
1
2
1
2
