Vaillant VC /5 serie Montageanleitung Seite 70

6 Montage
Versatz Länge des Luft-
rohrs
325 115
330 120
335 125
340 130
345 135
350 140
355 145
360 150
365 155
370 160
375 165
380 170
385 175
390 180
395 185
400 190
405 195
410 200
415 205
420 210
425 215
430 220
435 225
440 230
445 235
450 240
455 245
460 250
465 255

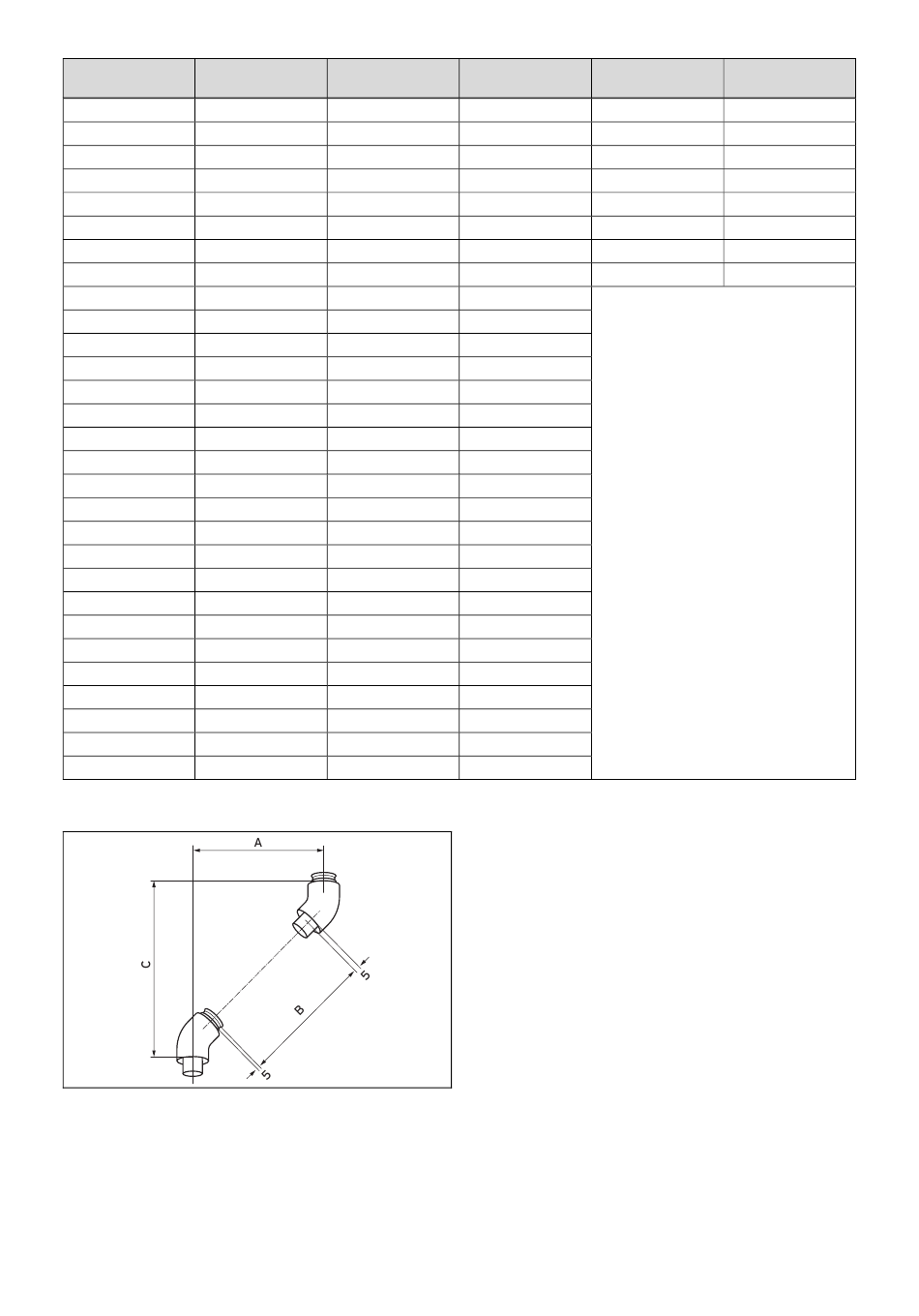

6.11.3 45° Bögen ⌀ 80/125 mm montieren
A Versatz
B Länge des Luftrohrs
1. Messen Sie den Versatz (A) aus, z. B. mit 300 mm.
70
Versatz Länge des Luft-
rohrs
545 335
550 340
555 345
560 350
565 355
570 360
575 365
580 370
585 375
590 380
595 385
600 390
605 395
610 400
615 405
620 410
625 415
630 420
635 425
640 430
645 435
650 440
655 445
660 450
665 455
670 460
675 465
680 470
685 475
C
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
Versatz
765
770
775
780
785
790
795
800
Höhe
Länge des Luft-
rohrs
555
560
565
570
575
580
585
590
