6.3.4

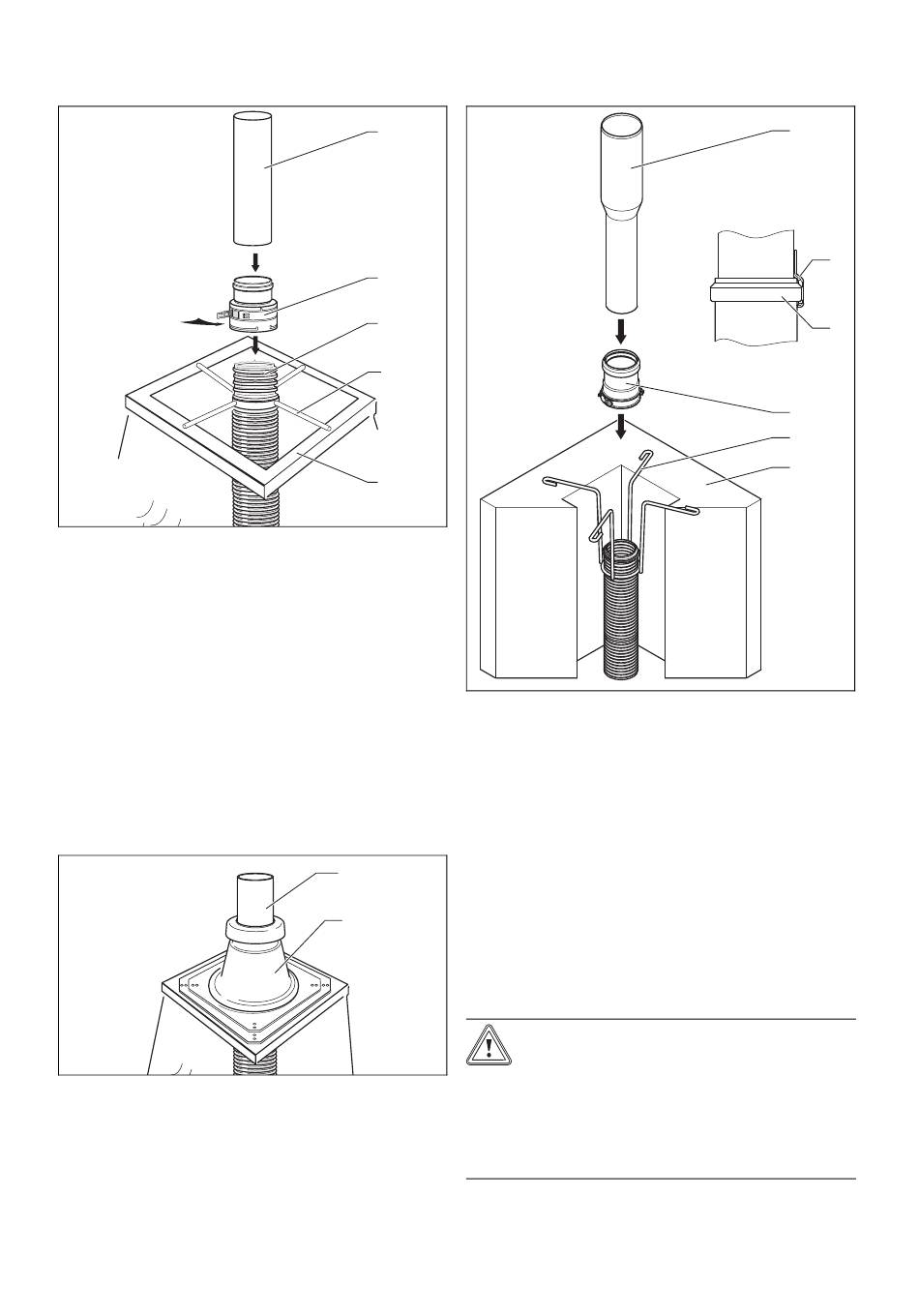

Schachtaufsatz aus Kunststoff der flexiblen
Abgasleitung DN 60 montieren
1.
Schieben Sie das Montagekreuz (4) über die Abgaslei-
tung (3) auf die Schachtwange.
2.
Kürzen Sie die flexible Abgasleitung mit einer Säge
oder einer Schere in einer Rille so, dass 4 bis 5 Rillen
über das Montagekreuz hinausragen.
3.
Montieren Sie die Dichtung in der obersten unbeschä-
digten Rille der Abgasleitung.
4.
Schieben Sie das Verbindungsstück mit Muffe (2) bis
zum Anschlag auf die Abgasleitung.
5.
Befestigen Sie das Verbindungsstück mit den Klickver-
schlüssen.
◁
Die Abgasleitung hängt im Montagekreuz.
6.
Stecken Sie das Mündungsrohr (1) in das Verbindungs-
stück (2).
7.
Dichten Sie den Mündungsrand (5) mit Silikon ab.
8.
Stülpen Sie den Schachtaufsatz (8) über das Mün-
dungsrohr (4) und setzen Sie ihn auf den Schacht.
9.
Befestigen Sie den Fuß des Schachtaufsatzes, siehe
"Montagehinweis für Schachtaufsätze aus Kunststoff"
(→ Seite 41).
10. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Säge verkleinern.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
6.3.5
1
2
3
4
5
1.
Schieben Sie das Montagekreuz (5) über die Abgaslei-
tung auf die Schachtwange.
2.
Ziehen Sie die Abgasleitung wieder soweit aus dem
Schacht, dass Sie sie mit einem sauberen geraden
Schnitt kürzen können.
3.
Kürzen Sie die flexible Abgasleitung mit einer Säge
oder einer Schere in einer Rille so, dass 4 bis 5 Rillen
über das Montagekreuz hinausragen.
4.
Montieren Sie die Dichtung in der obersten unbeschä-
4
digten Rille der Abgasleitung.
5.
Schieben Sie das Verbindungsstück mit Muffe (4) bis
8
zum Anschlag auf die Abgasleitung.
6.
Befestigen Sie das Verbindungsstück (4) mit den Klick-
verschlüssen.
◁
7.
Stecken Sie das Edelstahlrohr (1) in das Verbindungs-
stück (4).
Schachtaufsatz aus Edelstahl der flexiblen
Abgasleitung DN 60 montieren
Die Abgasleitung hängt im Montagekreuz.
Vorsicht!
Beschädigungsgefahr des Edelstahlrohrs
mit Regenhaube!
Das Edelstahlrohr mit Regenhaube kann
durch Windeinflüsse abgehoben werden.
▶
Lassen Sie den Rasthaken (2) immer
hinter der Sicke der Muffe (3) einrasten.
Montage 6
1
2
3
4
5
6
43
