Vorsicht!
Beschädigungsgefahr für die Dichtungen!
Durch falsches Zusammenstecken der Rohre
können die Dichtungen beschädigt werden.
▶ Stecken Sie die Rohre immer mit einer
Drehbewegung zusammen.

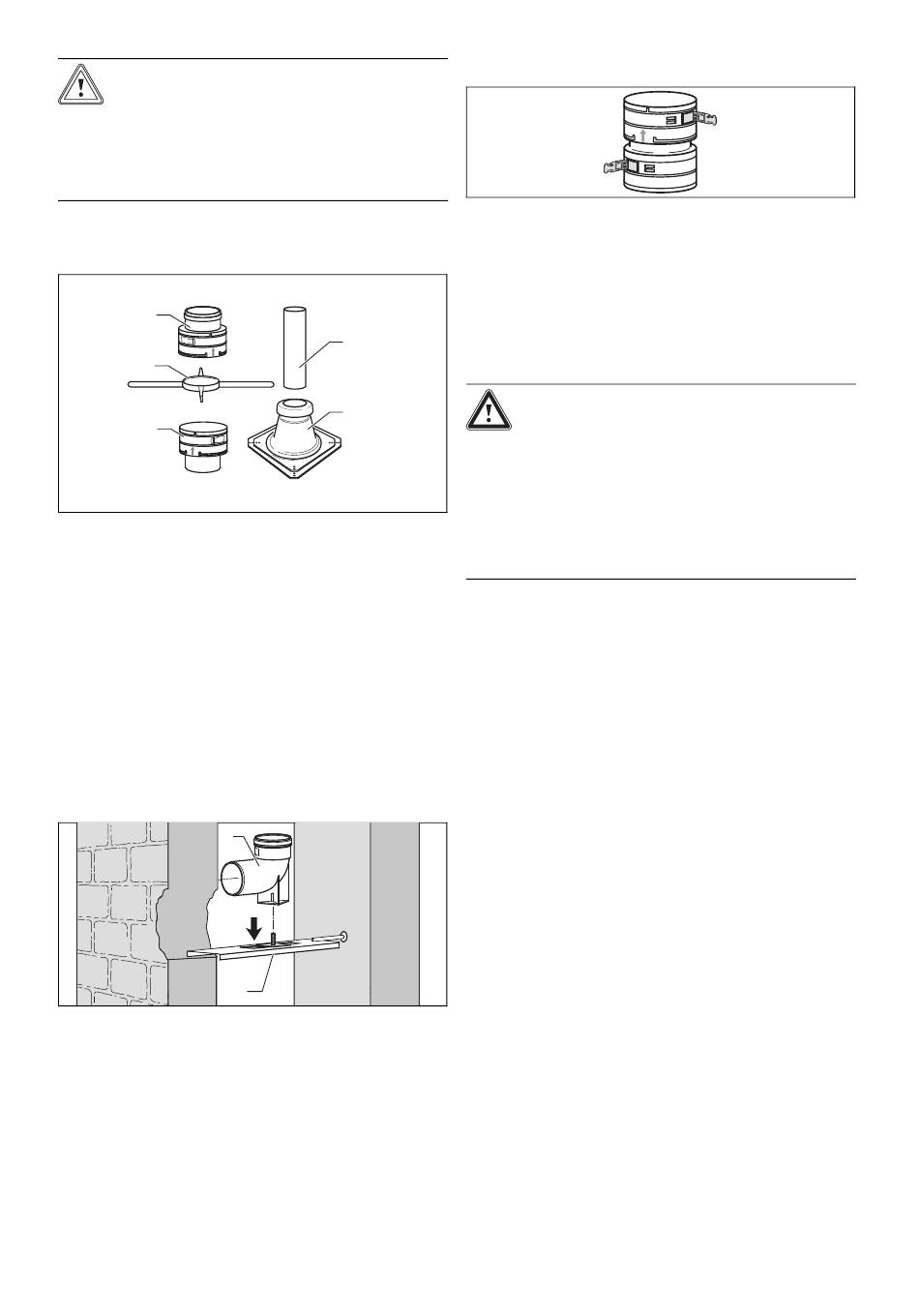

6.2.2.1 Lieferumfang Art.-Nr. 0020077524
Komponenten
5
4
3
1 Mündungsrohr
2 Schachtaufsatz (Fuß)
3 Einsteckelement
Wenn Sie den Schachtaufsatz aus Edelstahl (Art.-Nr.
0020021007) einbauen wollen, dann verwenden Sie die Art.-
Nr. 0020095594.
Das Set Art.-Nr. 0020095594 enthält:
–
Edelstahlrohr (1)
–
Einsteckelement (3)
–
Montagekreuz (4)
–
Verbindungsstück mit Muffe (5)
6.2.2.2 Auflageschiene und Stützbogen montieren
1
1. Legen Sie den Einbauort fest.
2. Stemmen Sie einen ausreichend großen Durchbruch.
3. Bohren Sie ein Loch in die hintere Schachtwange.
4. Kürzen Sie ggf. die Auflageschiene (2).
5. Befestigen Sie den Stützbogen (1) durch Einstellen der
Positionsschraube so auf der Auflageschiene, dass
nach dem Einbau das Abgasrohr mittig im Schacht an-
geordnet ist.
6. Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
1
2
4 Montagekreuz
5 Verbindungsstück mit
Muffe
2

6.2.2.3 Verbindungselement einsetzen

1. Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
rere Teilstücke einsetzen und mit Verbindungselemen-
ten (Art.- Nr. 0020077525) verbinden.
2. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
3. Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
beschädigen.
▶ Beachten Sie die Einbaurichtung des Ver-
bindungselements (Markierung), damit die
Dichtungen nicht durch stehendes Kon-
densat beschädigt werden.
4. Schieben Sie das Ende der Abgasleitung bis zum An-
schlag in das Element.
5. Befestigen Sie das Element mit den Klickverschlüssen.
Montage 6
27
