6 Montage
wollen, dann bestimmen Sie die Länge der flexiblen Ab-
gasleitung vom Reinigungselement bis zum Stützbogen
und von der Schachtmündung bis zum Reinigungsele-
ment.
2.
Legen Sie zunächst die Gesamtlänge nur überschlägig
fest. Addieren Sie dazu einen Sicherheitszuschlag je
Versatz: bei geradem Schacht mindestens 50 cm, bei
versetztem Schacht mindestens 70 cm.
3.
Kürzen Sie die Abgasleitung (8) mit einer Säge oder
einer Schere in einer Rille auf die erforderliche Länge.
–
Kürzen Sie die flexible Abgasleitung erst dann,
wenn Sie die Abgasleitung an der Schachtmündung
befestigen.
4.
Montieren Sie bei Bedarf zuerst Verbindungs- (9) und
Reinigungselemente (6).
5.
Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
6.

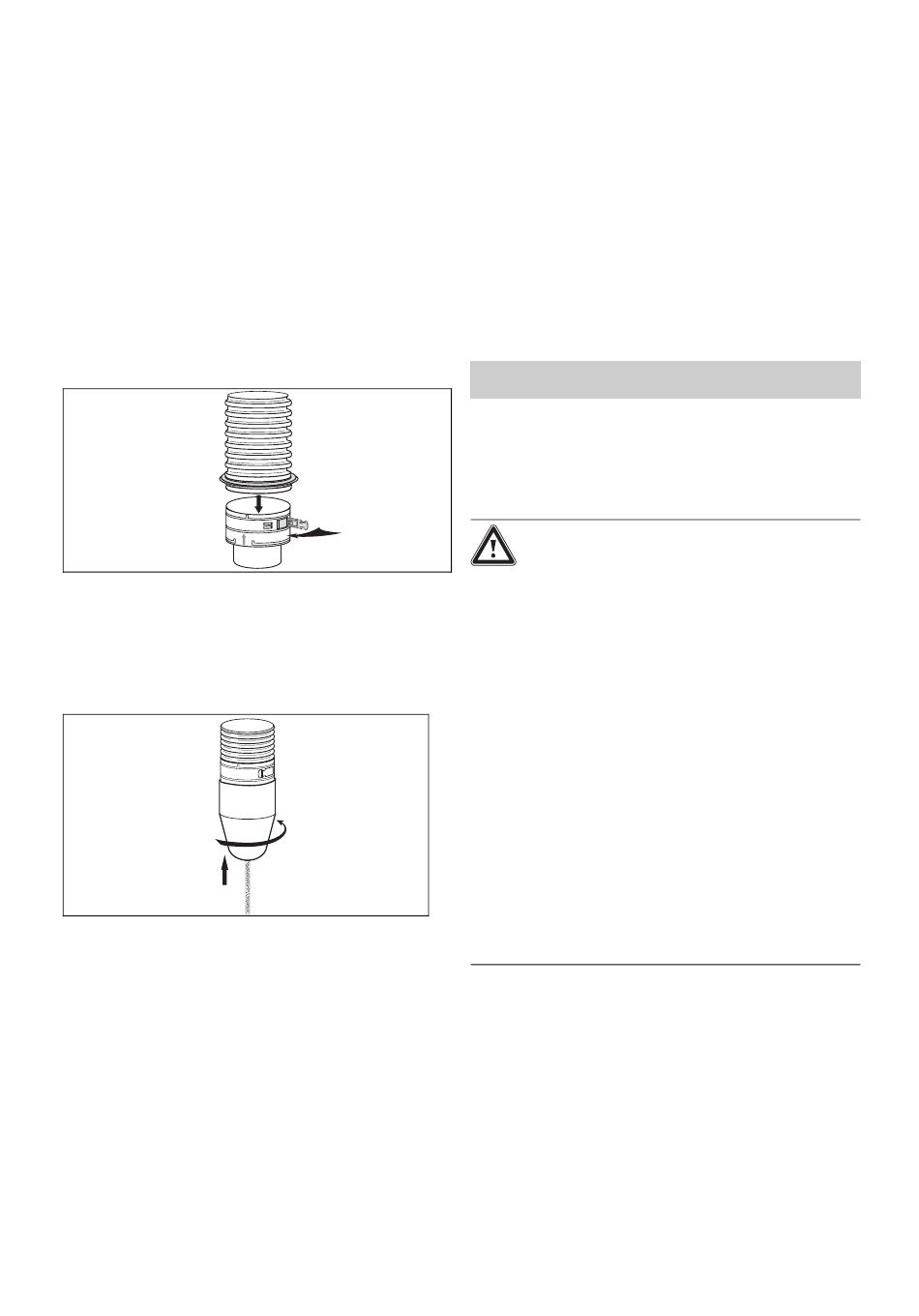

Schieben Sie das untere Ende der Abgasleitung bis
zum Anschlag in das Einsteckelement.
7.
Befestigen Sie das Einsteckelement mit den Klickver-
schlüssen.
8.
Montieren Sie die Abstandshalter (7) im Abstand von
maximal 2 m an der Abgasleitung.
2.
1.
9.
Befestigen Sie die Montagehilfe am Einsteckelement.
10. Führen Sie die Abgasleitung von oben in den Schacht
ein, das Seil der Montagehilfe voran. Eine Person muss
an der Mündung des Schachtes dafür sorgen, dass
die Abgasleitung stets mittig geführt wird, um mecha-
nische Beschädigungen zu vermeiden. Die zweite Per-
son nimmt das Seil der Montagehilfe vom Aufstellraum
des Produkts aus entgegen und zieht die Abgasleitung
mit der Montagehilfe durch den Schacht.
11. Wenn die flexible Abgasleitung ganz in den Schacht
eingeführt ist, dann demontieren Sie die Montagehilfe.
12. Stecken Sie das Einsteckelement (11) am unteren
Ende der Abgasleitung in den Stützbogen (12).
13. Schieben Sie das Montagekreuz (4) über die Abgaslei-
tung auf die Schachtwange.
34
14. Schieben Sie den Anschlussring (3) über die Abgaslei-
tung.
15. Fixieren Sie den Anschlussring mit den Klickverschlüs-
sen über dem Montagekreuz.
–
Die Abgasleitung hängt im Montagekreuz.
16. Montieren Sie den Schachtaufsatz der flexiblen Abgas-
leitung. (→ Seite 42)
17.
Alternative
▶
Montieren Sie den Schachtaufsatz aus Edelstahl
auf die flexible Abgasleitung. (→ Seite 47)
18. Montieren Sie den Schacht-/Wandanschluss.
(→ Seite 25)
6.2.5
Flexible Abgasleitung DN 80 im Schacht mit
senkrechter Dachdurchführung montieren
Bedingungen: Verwenden Sie das Set Art.-Nr. 0020021008. Das Set ent-
hält: Einsteckelement, Montagekreuz, Verbindungsstück mit Muffe.
Zur Montage der flexiblen Abgasleitung im Schacht mit senk-
rechter Dachdurchführung wird zunächst die Mündung des
abgetragenen Schachts so hergestellt, dass sie glatt und
eben ist. Anschließend wird die Auflageschiene mit dem
Stützbogen und die Leitung im Schacht montiert.
Gefahr!
Brandgefahr durch Nutzung eines abge-
tragenen Schachts, der nicht die Brand-
schutzanforderungen erfüllt!
Die Verwendung eines abgetragenen
Schachtes (alter Schornstein) zur Luft-
/Abgasführung darf nur dann erfolgen,
wenn dieser Schacht keine Anforderungen
an den Brandschutz erfüllen muss. Dies ist
oft der Fall für Abgasleitungen in Gebäu-
den der Gebäudeklasse 1 und 2, wenn die
Abgasleitung nicht durch mehr als eine Nut-
zungseinheit führt. Der Gebäudeklasse 1 und
2 entsprechen Gebäude mit einer Höhe der
Fußbodenoberkante des höchstgelegenen
Geschosses, in dem ein Aufenthaltsraum
möglich ist, über der Geländeoberfläche im
Mittel bis zu 7 m und nicht mehr als zwei
Nutzungseinheiten von insgesamt nicht mehr
2
als 400 m
.
▶
Beachten Sie die verbindlichen Festle-
gungen der Feuerungsverordnungen der
Länder (FeuVo).
Diese Art der Montage ist nur für den raumluftunabhängigen
Betrieb möglich. Im Schacht darf nur die flexible Abgaslei-
tung DN 80 (PP) verwendet werden. Es dürfen nur Rohrele-
mente des Systems ⌀ 80/125 mm (PP) eingesetzt werden.
Der Schachtquerschnitt für die flexible Abgasleitung
Ø 80 mm (PP) muss mindestens betragen:
–
rund: 130 mm
–
eckig: 120 x 120
Die maximalen Rohrlängen finden Sie in der Tabelle Rohr-
längen und dort in der Zeile „Senkrechte Dachdurchführung
– Art.-Nr. 303200 und 303201".
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
