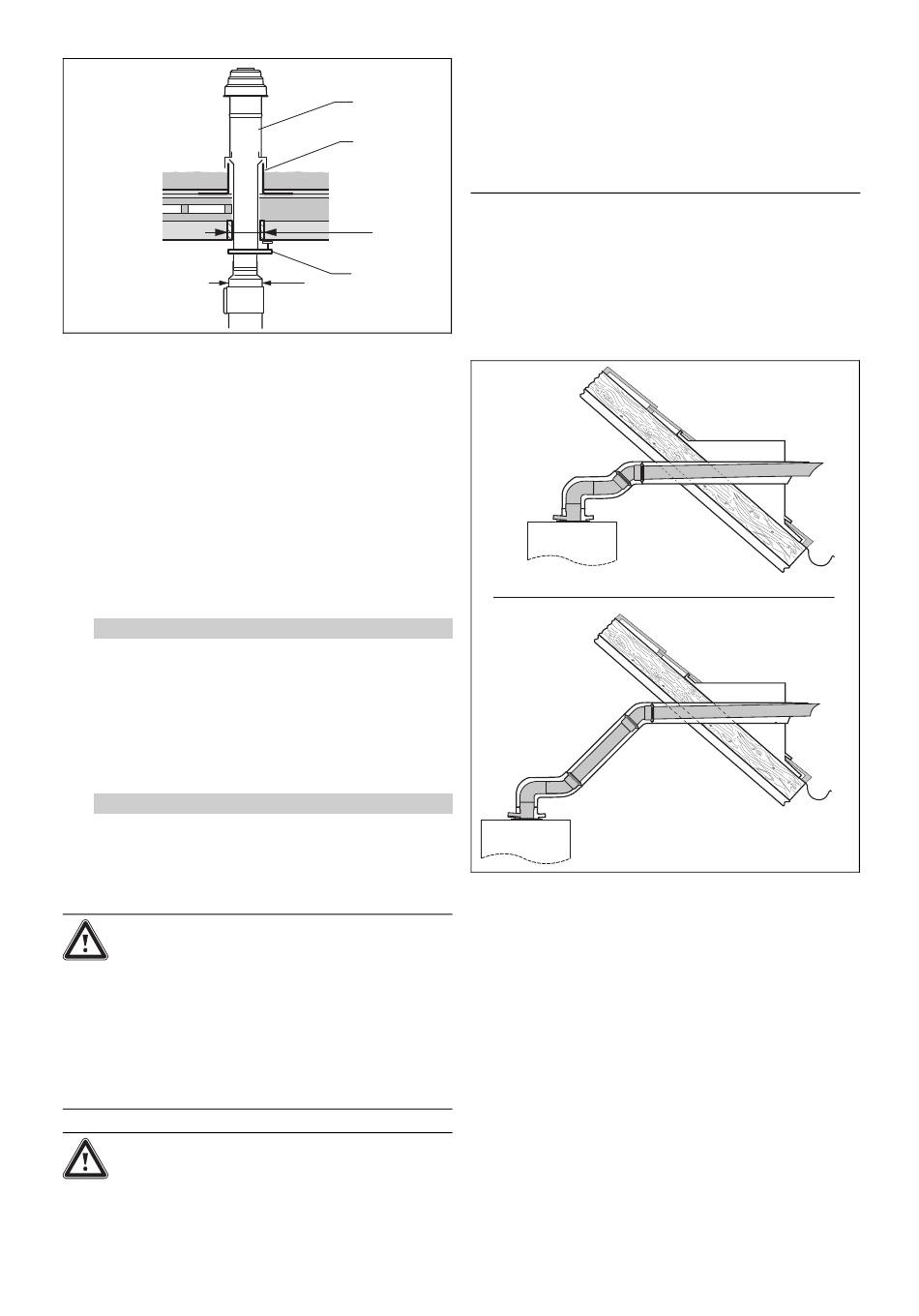

6 Montage
A
A Kaltdach
1.
Legen Sie den Einbauort der Dachdurchführung fest.
2.
Setzen Sie den Flachdachkragen (2) ein.
3.
Kleben Sie den Flachdachkragen dicht ein.
4.
Stecken Sie die Dachdurchführung (1) von oben durch
den Flachdachkragen, bis sie dicht aufsitzt.
5.
Richten Sie die Dachdurchführung senkrecht aus.
6.
Befestigen Sie die Dachdurchführung mit dem Befesti-
gungsbügel (3) an der Dachkonstruktion.
7.
Verbinden Sie die Dachdurchführung durch Verlänge-
rungen, Bögen und ggf. einer Trennvorrichtung mit dem
Produkt.
Alternative 1 / 2
8.
Bedingungen: Dachdurchführung mit Verlängerung
▶
Montieren Sie die Verlängerungen. (→ Seite 66)
▶
Montieren Sie die 45°-Bögen. (→ Seite 70)
▶
Montieren Sie die 87°-Bögen. (→ Seite 72)
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
▶
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
Alternative 2 / 2
8.
Bedingungen: Dachdurchführung ohne Verlängerung
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
6.6
Waagerechte Wand-/Dachdurchführung
6.6.1
Montage vorbereiten
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Abgase können bei Wahl eines ungünstigen
Einbauorts der Luft-/Abgasführung ins Ge-
bäude eindringen.
▶
Beachten Sie die hinsichtlich der Ab-
stände zu Fenstern oder Lüftungsöffnun-
gen bestehenden Vorschriften.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
der Abgasleitung beschädigen.
58
1
2
B
Ø 120
Ø 125
3
B Warmdach
▶
Verlegen Sie das waagerechte Abgasrohr
mit einem Gefälle von 3° zum Produkt
hin, 3° entsprechen einem Gefälle von
ca. 50 mm pro Meter Rohrlänge.
▶
Beachten Sie dabei, dass die Luft-/Abgas-
führung in der Wandbohrung zentriert sein
muss.
▶
Legen Sie den Einbauort der Luft-/Abgasführung fest.
▶
Weisen Sie, bei Montage nahe einer Lichtquelle, den
Betreiber darauf hin, die Mündung regelmäßig zu reini-
gen. Durch starkes Aufkommen von Insektenflug kann es
sonst zu einer Verschmutzung der Mündung kommen.
Montagebeispiel
Waagerechte Dachdurchführung
1
2
1
Direkte Installation
–
Mindestmaße der Dachgaube: Höhe x Breite: 300 mm x
300 mm
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
2
Entfernte Installation
