6 Montage
6.6.3
Waagerechte Wand-/Dachdurchführung
⌀ 80/125 mm Art.-Nr. 303209 montieren

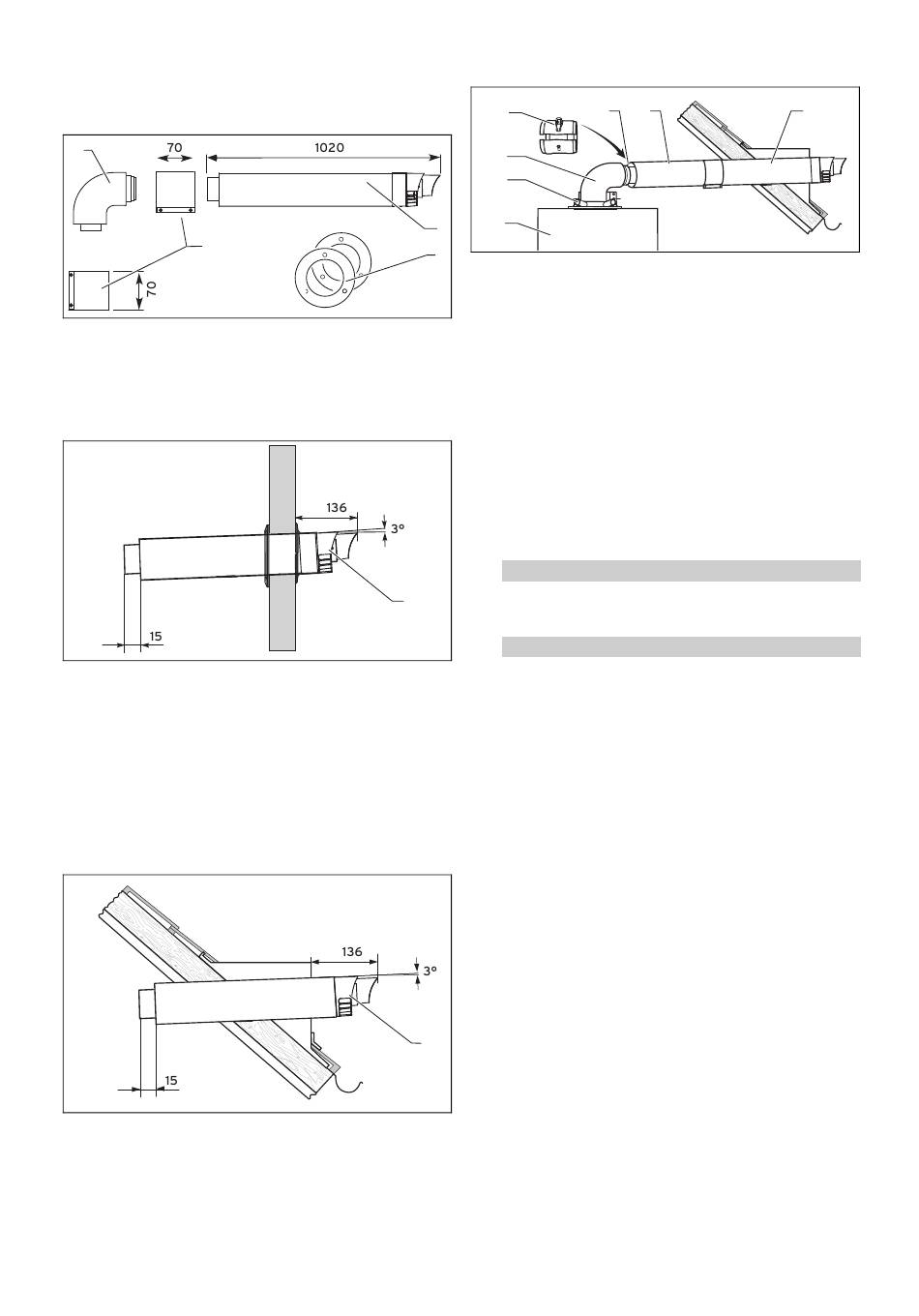

6.6.3.1 Lieferumfang
4
3
1
Waagerechte Wand-
/Dachdurchführung
2
Mauerrosette Ø 125 (2 x)
6.6.3.2 Wanddurchführung montieren
1.
Bohren Sie ein Loch.
–
Durchmesser: 130 mm
2.
Setzen Sie die Luft-/Abgasführung (1) in die Wandöff-
nung ein.
3.
Befestigen Sie die Luft-/Abgasführung mit Mörtel und
lassen Sie den Mörtel aushärten.
4.
Montieren Sie die Mauerrosette an der Wandinnenseite
und an der Wandaußenseite.
6.6.3.3 Dachdurchführung montieren
▶
Setzen Sie die Luft-/Abgasführung (1) ohne Außenro-
sette in die Dachgaube ein.
60
1
2
3
70-mm-Schelle (2 x)
4
87°-Bogen
1
1
6.6.3.4 Produkt anschließen
5
1
2
3
4
1.
Installieren Sie das Produkt (4), siehe Installationsanlei-
tung des Produkts.
2.
Wechseln Sie gegebenenfalls das Anschlussstück für
die Luft-/Abgasführung (3), siehe Installationsanleitung
des Produkts.
3.
Verbinden Sie den Anschlussbogen (2) mit dem An-
schlussstück für die Luft-/Abgasführung (3).
4.
Stecken Sie die Trennvorrichtung (5) mit der Muffe bis
zum Anschlag auf die Wand-/Dachdurchführung (7)
oder die Verlängerung (6).
5.
Montieren Sie ggf. die Verlängerungen.
6.
Verbinden Sie die Trennvorrichtung mit dem Anschluss-
bogen.
7.
Montieren Sie die Luftschelle (1) der Trennvorrichtung.
8.
Alternative 1 / 2
Bedingungen: Wand-/Dachdurchführung ohne Verlängerung
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
8.
Alternative 2 / 2
Bedingungen: Wand-/Dachdurchführung mit Verlängerung
▶
Montieren Sie die Verlängerungen. (→ Seite 66)
▶
Montieren Sie die 45°-Bögen. (→ Seite 70)
▶
Montieren Sie die 87°-Bögen. (→ Seite 72)
▶
Montieren Sie die Trennvorrichtung. (→ Seite 66)
▶
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
6.7
Verbrennungsluftzufuhr montieren
6.7.1
Luftzuführung durch die Außenwand
montieren
Zunächst wird das Luftansaugstück montiert. Anschließend
wird die Luftzuführung durch die Außenwand montiert.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
