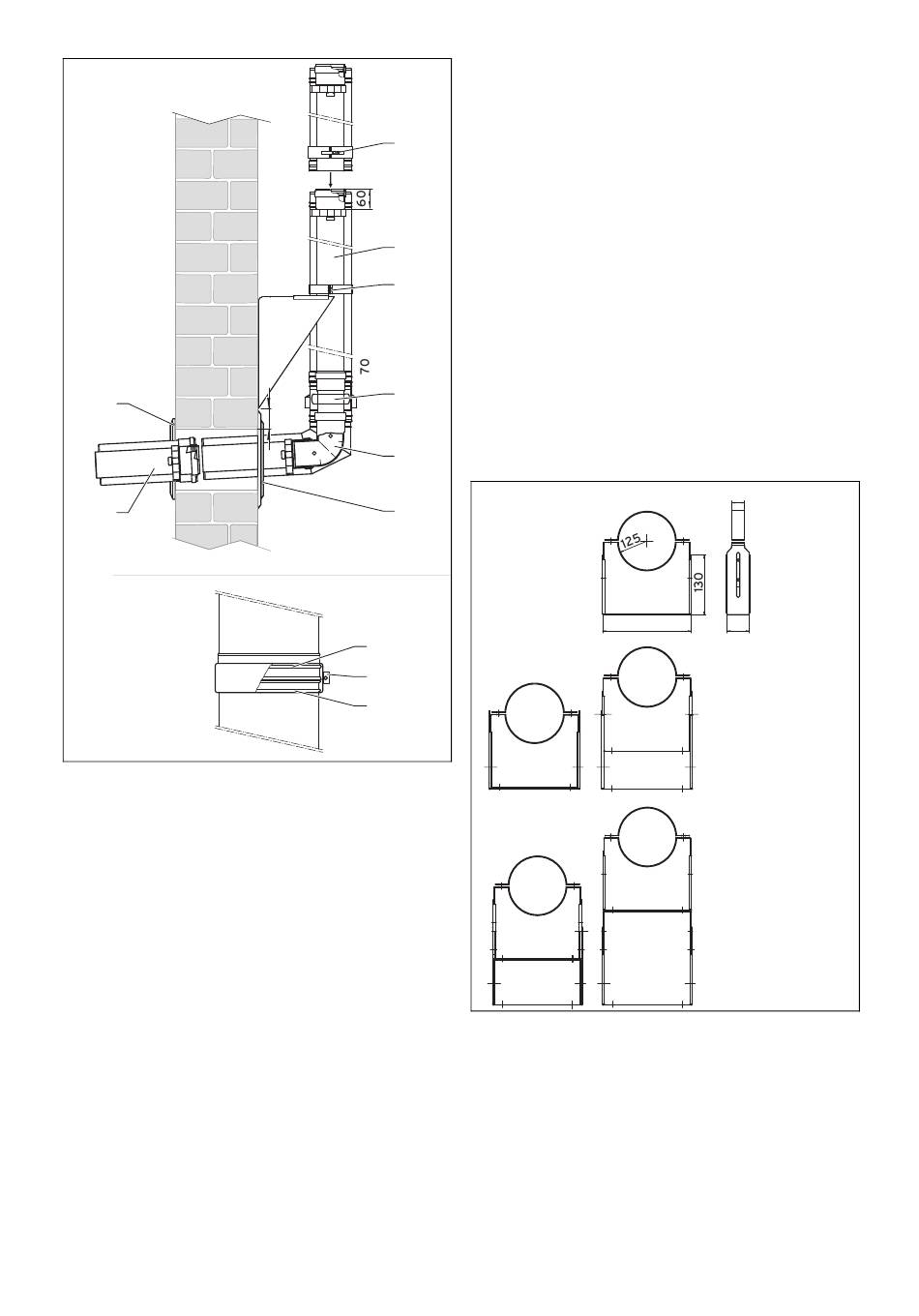

6 Montage
8
7
1
Luftschelle
2
Außenwandverlängerung
3
Spannschelle Außenwand-
konsole
4
Luftansaugstück
5
Wanddurchführungsbogen
6.
Montieren Sie den Wanddurchführungsbogen, das Luft-
ansaugstück und eine Außenwandverlängerung vor.
Die Luftansaugöffnung muss min. 1,0 m über der
Geländeoberfläche liegen, damit die Luftansaugöff-
nung nicht durch Schnee verschlossen wird.
Das Luftansaugstück kann beliebig hoch angeord-
net werden. Einschränkungen finden Sie in der Ta-
belle "Rohrlängen".
Das Luftansaugstück muss jedoch immer vertikal
angeordnet werden, damit kein Regenwasser in die
Luftansaugöffnungen treten kann.
Die Muffe der Abgasleitung muss immer in Richtung
der Abgasmündung zeigen.
7.
Hängen Sie jeweils eine Luftschelle (1) auf eine Außen-
wandverlängerung (2) und das Luftansaugstück (4).
8.
Stecken Sie das Luftansaugstück und den Wanddurch-
führungsbogen (5) bis zum Anschlag zusammen,
50
1
2
3
4
min.
50 mm
5
6
9
10
11
6
Außenrosette, geteilt
7
Verlängerung innen
8
Innenrosette
9
Äußere Sicke
10 Spannvorrichtung
11 Äußere Sicke
ebenso die Außenwandverlängerung und das
Luftansaugstück.
9.
Legen Sie die Luftschelle über die beiden äußeren Si-
cken (9, 11) und ziehen Sie die Spannvorrichtung (10)
fest.
10. Setzen Sie den Wanddurchführungsbogen (5) mit
Luftansaugstück und Außenwandverlängerung in den
Wanddurchbruch ein.
11. Legen Sie die Spannschelle der Außenwandkonsole
(3) um die Außenwandverlängerung und ziehen Sie die
beiden Klemmschrauben fest.
12. Kürzen Sie, wenn erforderlich, die weiße Verlängerung
(7) auf die benötigte Länge.
13. Setzen Sie die weiße Verlängerung von innen auf den
Wanddurchführungsbogen.
14. Füllen Sie den Spalt zwischen Luftrohr und Durchbruch
von außen und innen mit Mörtel. Lassen Sie den Mörtel
aushärten.
15. Verschrauben Sie die Innenrosette (8) von innen.
16. Verschrauben Sie die Außenrosette (6) von außen.
17. Befestigen Sie die Leitungshalter Außenwand im Ab-
stand von max. 2 m.
18. Für den Einstellbereich 90 mm bis 160 mm entfernen
Sie den Außenbügel.
Der Einstellbereich der Leitungshalter Außenwand
reicht von 50 mm bis 90 mm. Bei größeren Wan-
dabständen sind Verlängerungen für die Leitungs-
halter Außenwand erforderlich. Damit erreichen Sie
einen Wandabstand von 300 mm.
19. Verschrauben Sie die Leitungshalter Außenwand direkt
mit dem Unterteil der Verlängerung Leitungshalter
Außenwand.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
