Aufbau der Frontseite

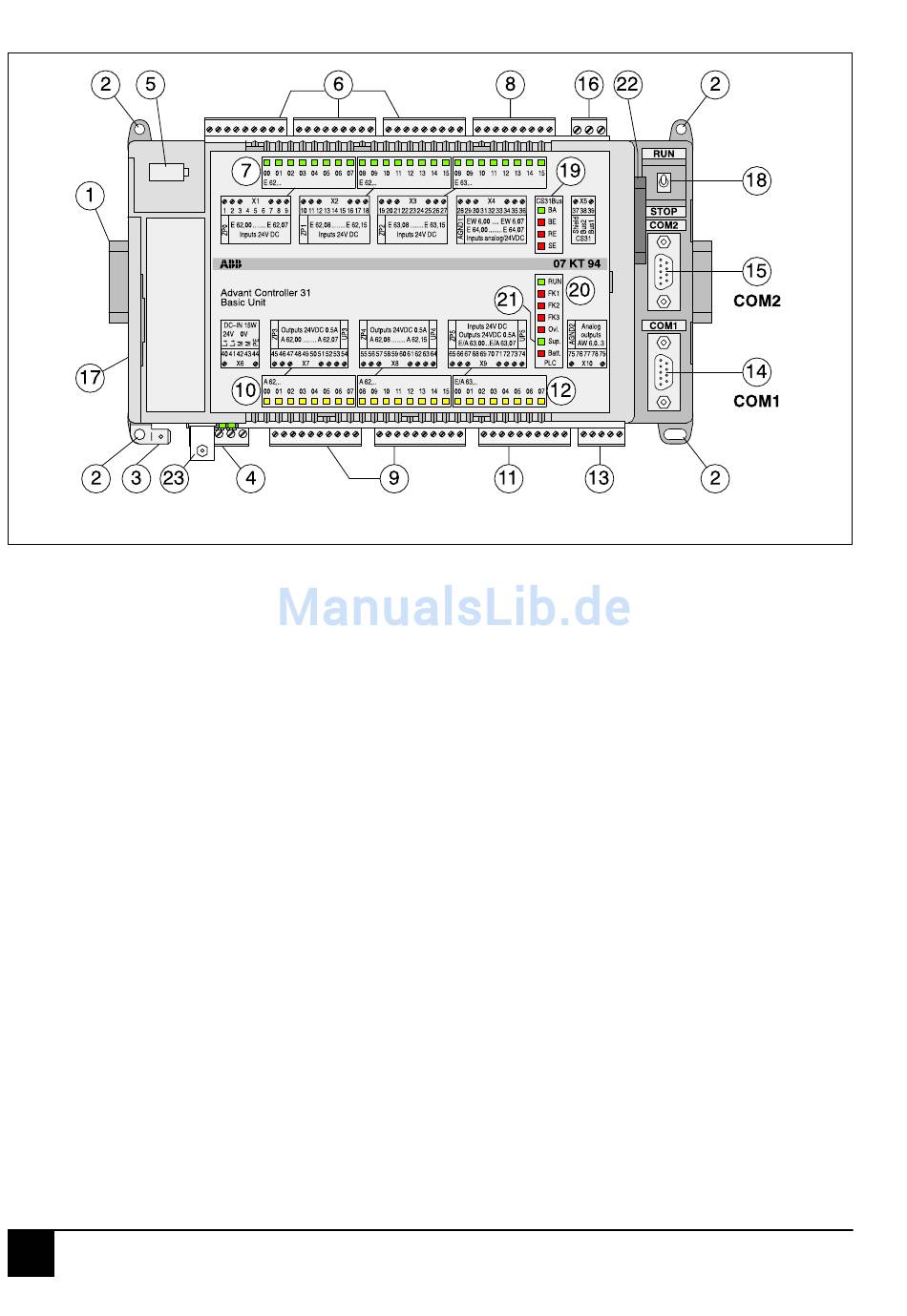

Bild 4-3: Zentraleinheit 07 KT 94 R261 mit Bezugspunkten
(1) Befestigung des Gerätes auf Hutprofilschiene
(2) Befestigung des Gerätes durch Anschrauben
(3) Erdungsanschluß 6,3 mm Faston
(4) Versorgungsspannunghsanschluß 24 V DC
(5) Batteriefach
(6) 24 digitale Eingänge in 3 Gruppen
(7) 24 grüne LEDs für die digitalen Eingänge
(8) 8 einzeln konfigurierbare analoge Eingänge in
einer Gruppe 0...10 V, 0...5 V, ±10 V, ±5 V,
0...20 mA, 4...20 mA, Pt100 (2-Draht oder
3-Draht), Differenzeingänge, Analogeingänge
auch einzeln konfigurierbar als digitale Eingänge
(9) 16 digitale Transistor-Ausgänge in zwei Gruppen
(10) 16 gelbe LEDs für die digitalen Ausgänge
(11) 8 digitale Ein-/Ausgänge in einer Gruppe
(12) 8 gelbe LEDs für die digitalen Ein-/Ausgänge
(13) 4 einzeln konfigurierbare analoge Ausgänge
±10 V, 0...20 mA, 4...20 mA in einer Gruppe
(14) Serielle Schnittstelle COM1 (Programmierung,
MMK)
(15) Serielle Schnittstelle COM2 (MMK)
4
07 KT 94 / Frontseite
(16) Anschluß für CS31-Systembus
(17) Abdeckung der Schnittstelle zum Anschluß von
Kommunikationsmodulen (darf nur zum Anschluß
von Kommunikationsmodulen entfernt werden)
(18) Schalter für RUN/STOP–Betrieb:
Mit dem RUN/STOP–Schalter wird die Bearbei-
tung des Anwenderprogrammes gestartet oder
abgebrochen.
(19) LED-Anzeigen für CS31–Systembus
BA LED grün
BE LED rot
RE LED rot
SE LED rot
(20) LED-Anzeigen für RUN und Fehlerklasse
RUN LED grün
FK1 LED rot
FK2 LED rot
FK3 LED rot
(21) Andere LED-Anzeigen
Over- LED rot
load
Supply LED grün
Battery LED rot
(22) Steckbare SmartMedia Card 07 MC 90 für
Betriebssystem, Anwenderprogramm und
Anwenderdaten
(23) ARCNET-BNC-Anschluß
- entfällt für 07 KT 94 R101 und R201
4-6
Bus aktiv
Bus error
Remote unit error
Serial unit error
Anwenderprogr. läuft
Fataler Fehler
Schwerer Fehler
Leichter Fehler
Überlast/Kurzschluß
an einem Ausgang
Versorgungsspg. vorh.
Batt. nicht vorhanden
