Meßbereiche -50°C...+400°C und -50°C...+70°C mit
Pt100 als Temperaturfühler in Zwei-Draht-Technik
Bei Widerstandsthermometern muß ein Konstantstrom
durch den Meßwiderstand fließen, um den für die Aus-
wertung notwendigen Spannungsabfall zu erzeugen. Das
Gerät 07 KT 94 stellt hierfür eine Konstantstromquelle,
die im Multiplex-Verfahren abwechseld auf die 8 Analog-
kanäle geschaltet wird, zur Verfügung.

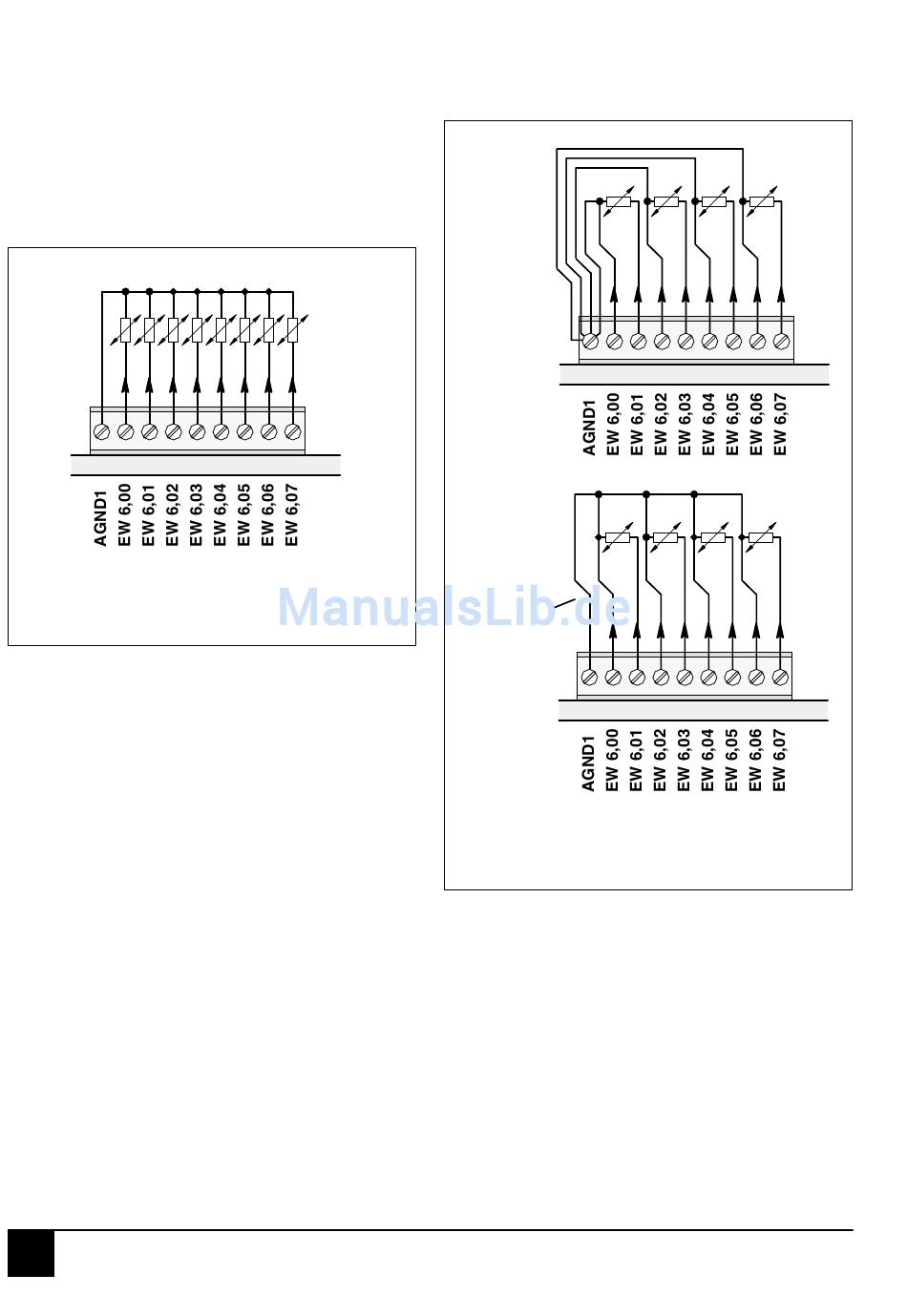

Das folgende Bild zeigt den Anschluß von Pt100–Wider-
standsthermometern in Zweidraht–Technik.
28 29 30 31
Bild 4-27: Anschluß von Pt100-Temperatur-
fühlern in Zweidraht-Technik
Der Meßwert wird je nach Konfiguration wie folgt linear
zugeordnet:
Bereich zugeordneter Zahlenbereich
-50 C...400°C -1022...+8190 (FC02
-50 C...70°C -1022...+1433 (FC02
Das Gerät unternimmt eine Linearisierung der Pt100-
Kennlinie.
Temperaturen, die den Meßbereich überschreiten, erzeu-
gen den Overflow-Zahlenwert von +32767. Bei Bereichs-
unterschreitung wird der Underflow-Zahlenwert (–32767)
erzeugt.
Bei Drahtbruch wird der Zahlenwert +32767 ausgegeben.
Bei Kurzschluß des Gebers wird der Zahlenwert -32767
ausgegeben.
Bei konfigurierter Drahtbruch- und Kurzschlußüberwa-
chung wird der erkannte Fehler mit der roten LED Ovl
angezeigt, solange er ansteht. In der Steuerung wird eine
Fehlermeldung erzeugt (FK4, Fehlernummer 9).
Um Fehlermeldungen an nicht benutzten Analogkanälen
zu vermeiden, ist es sinnvoll, unbenutzte Kanäle nicht
für Pt100 zu konfigurieren.
4
07 KT 94 / Elektrischer Anschluß
Pt100
32 33 34 35 36
...1FFE )
H H
...0599 )
H H
Meßbereiche -50°C...+400°C und -50°C...+70°C mit
Pt100 als Temperaturfühler in Drei-Draht-Technik
Das folgende Bild zeigt den Anschluß von Pt100–Wider-
standsthermometern in Dreidraht–Technik.
28
Wenn
dieFühler
nahe
beieinan-
der liegen,
genügt für
die Rück-
leitung
(AGND1)
eine
einzige
28
Ader.
Bild 4-28: Anschluß von Pt100-Temperatur-
fühlern in Dreidraht-Technik
Bei der Konfiguration Pt100 in Dreidraht-Technik gehö-
ren jeweils zwei benachbarte Analogeingänge zusammen
(z. B. EW6,00 und EW6,01).
Zur Konfiguration werden beide Eingänge gemäß der ge-
wünschten Betriebsart konfiguriert, siehe Konfigurations-
tabelle Bild 4–18).
Der Konstantstrom des einen Kanals fließt durch den
Meßwiderstand, der des anderen Kanals durch eine der
Leitungen. Das Gerät errechnet den Meßwert aus den
beiden Spannungsabfällen und legt ihn unter dem Ein-
gang mit der höheren Adresse ab (z. B. EW 6,01).
4-22
29 30 31 32 33 34 35 36
29 30 31 32 33 34 35 36
