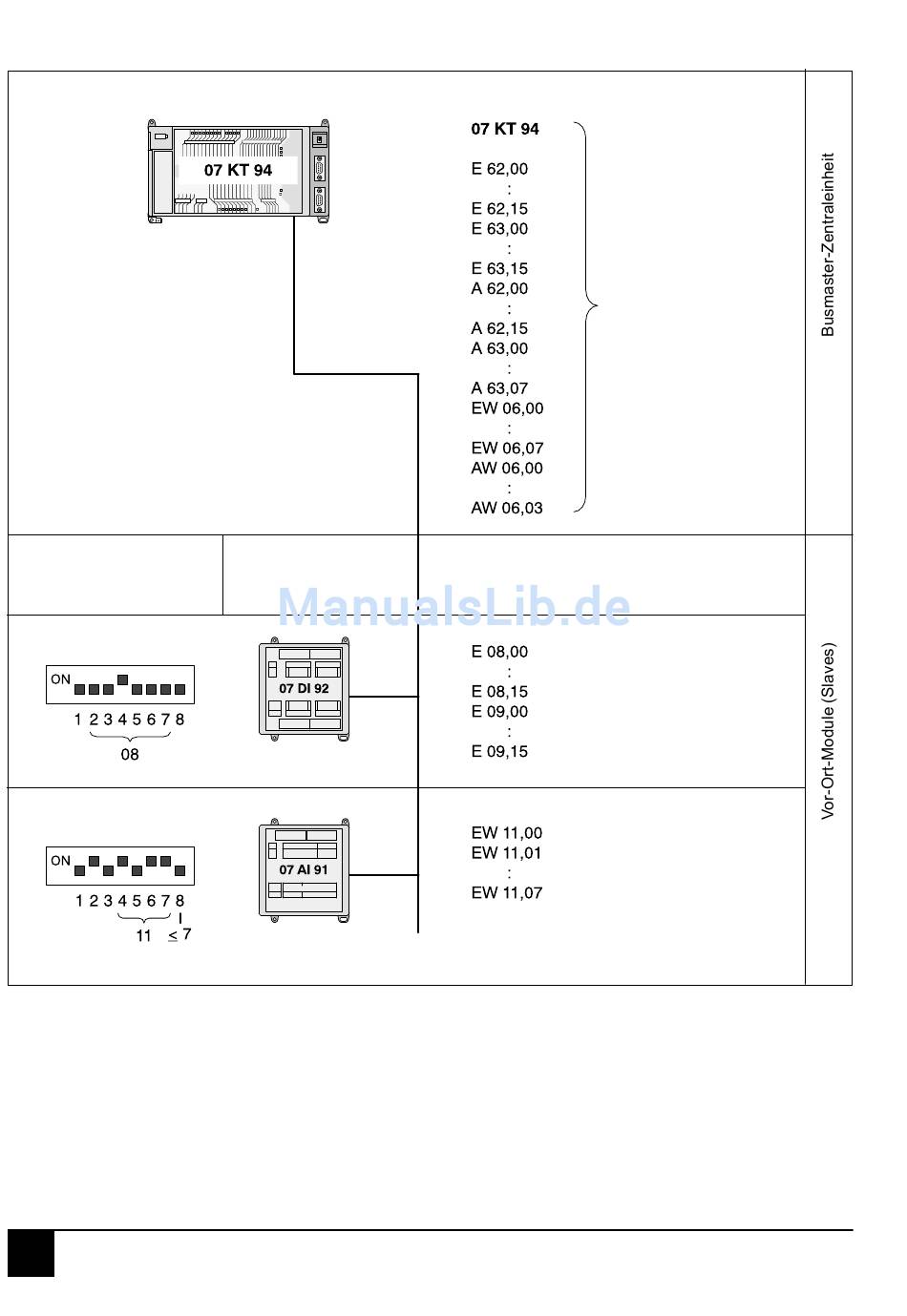

Beispiele für die Vergabe von Moduladressen,
Beispiel 5
CS31-Systembus
Adreß-Schalter
(DIL-Schalter) am
Modul
4
Vor-Ort-Modul
32 digitale Eingänge
8 analoge Eingänge
Adressierung
Adresse im
Programm der
Master-CPU
1. digitaler Eingang
32. digitaler Eingang
1. Analog-Eingang
2. Analog-Eingang
8. Analog-Eingang
B2-8
Anhang 07 KT 94
Adressen der
Ein- und Aus-
gänge auf der
Busmaster-
Zentraleinheit
:
:
Advant Controller 31 / Stand: 06.99
