B4

Diagnose

B4.1 Einführung
Zweck des Diagnosesystems der 07 KR 91 und 07 KT 9x
ist es, eine schnelle und effektive Fehlersuche sicherzu-
stellen. Das Diagnosesystem ist hierzu gegliedert:
"vertikal" in Diagnose, Fehlermerker, Reaktionen, LED-
·
Anzeigen und Quittierung, siehe Kap. B4.7.
Zwischen Busmaster-Zentraleinheit und Vor-Ort-Mo-
dulen bestehen Querverbindungen: Die Zentraleinheit
liest die Diagnosedaten, die die Vor-Ort-Module ermit-
telt haben. Eine Quittierung in der Zentraleinheit be-
wirkt auch eine Löschung der gespeicherten Fehler-
meldungen in den Vor-Ort-Modulen.
"horizontal" in 4 Fehlerklassen, entsprechend dem
·
Schweregrad der Fehler, siehe Kap. B4.7.
Es wird eine Systemstruktur aus einer Busmaster-Zen-
traleinheit und mehreren Vor-Ort-Modulen, auch dezen-
tralen Verarbeitern, zugrundegelegt. Das Diagnose-Sy-
stem erfaßt folgende Fehler:

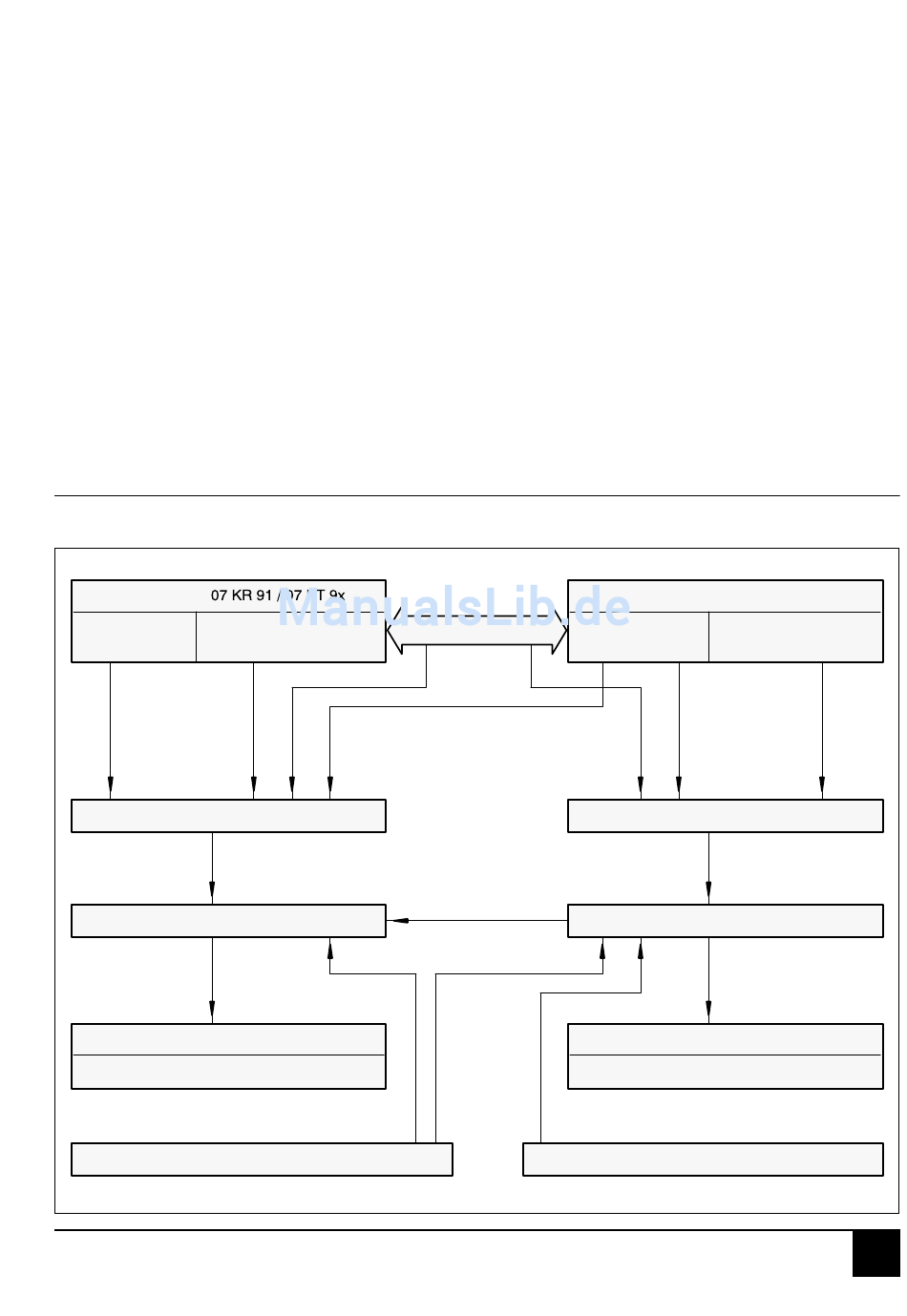

B4.2

Struktur der Diagnose

Zentraleinheit
Verarbeitungs- Busankopplung
teil
Diagnose-Bereich der Zentraleinheit
Fehlermerker in der Zentraleinheit
Reaktionen in der Zentraleinheit
Anzeigen an der Zentraleinheit
Quittierung über die Zentraleinheit
Advant Controller 31 / Stand: 06.99
CS31-Systembus
keine
Antwort des
Vor-Ort-Moduls
Zentraleinheit
liest aus den
Vor-Ort-Modulen
Anhang 07 KT 94
Fehler in der Busmaster-Zentraleinheit
·
Fehler am CS31-Systembus
·
Fehler in den Vor-Ort-Modulen
·
Fehler in der prozeßseitigen Verdrahtung der Vor-Ort-
·
Module
Für die Fehlersuche gilt:
Eine erste Aussage liefern die LEDs auf der Zentral-
·
einheit 07 KR 91 und 07 KT 9x, siehe Kap. B4.3. Hier
werden auch die von den Vor-Ort-Modulen entdeck-
ten Fehler angezeigt.
Wenn diese Aussage nicht ausreicht, dann sind die
·
Fehlermerker auszulesen. Bedeutung der Fehlermer-
ker siehe Kap. B4.7 und B4.10.
Zusätzliche für die Diagnose verwendbare Informatio-
·
nen liefert das Statusregister EW 07,15 in der Zentral-
einheit, siehe Kap. B4.9.
Die Vor-Ort-Module zeigen Fehler aus ihrem Bereich
·
an. Detailinformationen können über Tastenbetätigung
an den Modulen abgefragt werden, siehe Kap. B4.4.
Vor-Ort-Modul
Interne
Funktionen
kein
Aufruf-
Telegramm
Diagnose-Bereich des Vor-Ort-Moduls
Interne Merker, je nach Vor-Ort-Modul
Reaktionen im Vor-Ort-Modul
Anzeigen am Vor-Ort-Modul
Quittierung am Vor-Ort-Modul
B4-1
angeschlossene
Peripherie
Diagnose
