Betriebsart 3: 2 Vorwärts-/Rückwärtszähler
·
Anfangswert
(Setzwert)
STA (Wort)
Zähleingang Clock
Klemme 2
E 62,00
Freigabe Enable
EN (Bit)
Set
SET (Bit)
Setzen auf Anfangswert
NO = 0 = Zähler 0
Anfangswert
(Setzwert)
STA (Wort)
Zähleingang Clock
Klemme 3
E 62,01
Freigabe Enable
EN (Bit)
Set
SET (Bit)
Setzen auf Anfangswert
NO = 1 = Zähler 1

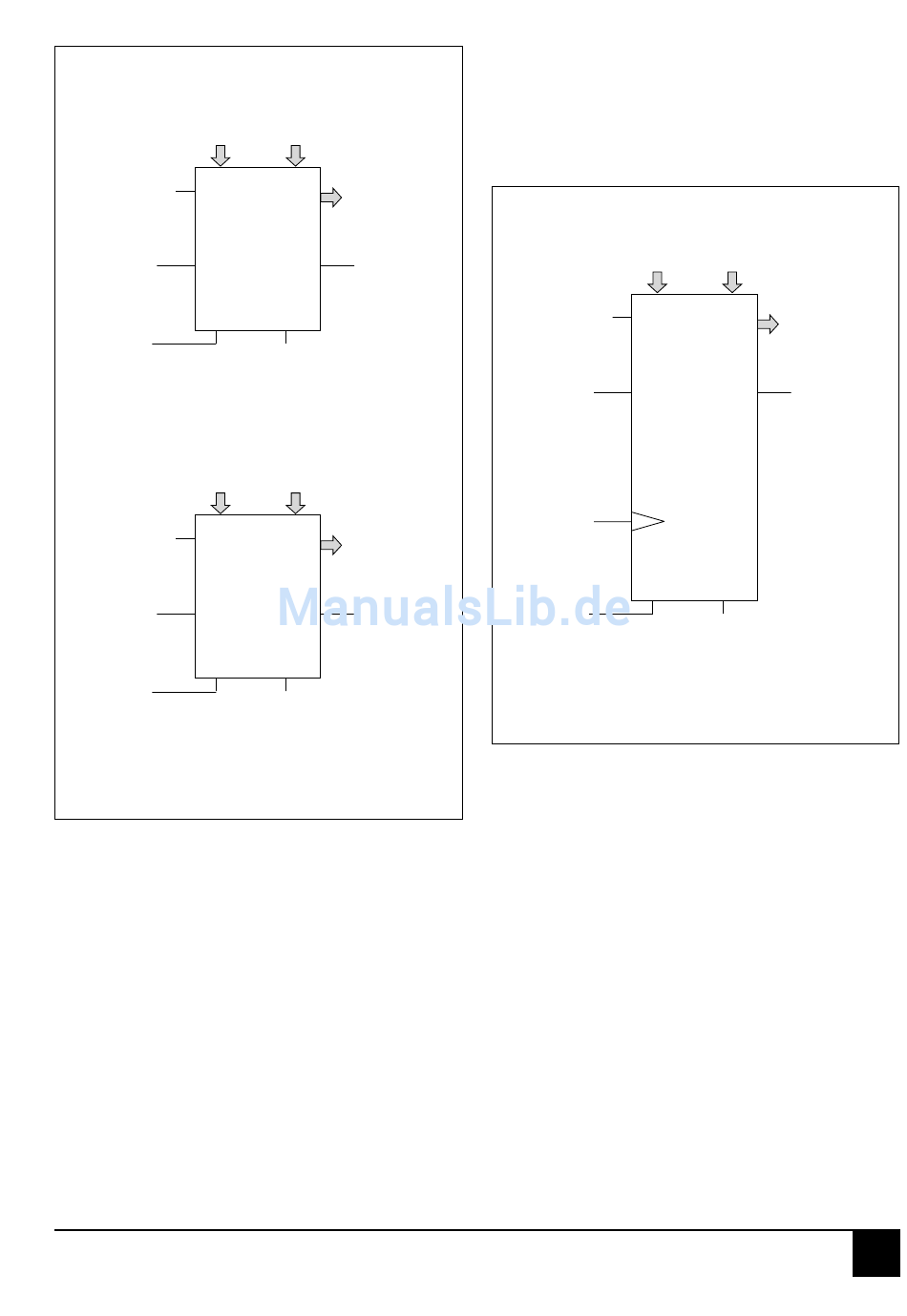

Bild 4-46: Zähler in Betriebsart 3
In dieser Betriebsart existieren zwei voneinander un-
abhängige Zähler. Die Meldung "Endwert erreicht" ist
nur über die Funktionsbausteine abfragbar, nicht über
Klemmen.
Die folgenden zwei Klemmen sind für den Zähler re-
serviert und können anderweitig nicht benutzt werden:
Klemme 2 (E 62,00): Zähleingang Zähler 0
Klemme 3 (E 62,01): Zähleingang Zähler 1
Der Funktionsbaustein COUNTW wird zweimal benö-
tigt.
Hinweis:
Ein Wechsel der Zählrichtung (über U/D) ist im lau-
fenden Betrieb nicht vorgesehen. Wird U/D umgeschal-
tet, bewirkt dies gleichzeitig ein Setzen des Zählers
auf den Anfangswert, danach wird in der neuen Zähl-
richtung weitergezählt.
Advant Controller 31 / Stand: 04.2001
Endwert
END (Wort)
Zählerstand
(Istwert)
Zähler 0
OUT (Wort)
16 Bit
CF CF (Bit)
Endwert
erreicht
U/D
U/D = 0 = Vorwärts
U/D = 1 = Rückwärts
Endwert
END (Wort)
Zählerstand
(Istwert)
Zähler 1 OUT (Wort)
16 Bit
CF CF (Bit)
Endwert
erreicht
U/D
U/D = 0 = Vorwärts
U/D = 1 = Rückwärts
Betriebsart 4: 2 Zähler (1 Zähleingang invertiert)
·
Diese Betriebsart entspricht vollständig der Betriebs-
art 3, mit der einzigen Ausnahme, daß der zweite Zähl-
eingang (Zähler 1) invertiert ist. Er zählt die 1>0-Flan-
ken an Klemme 3 (E 62,01).
Betriebsart 5: 1 Vor-/Rückzähler mit dynami-
·
schem Setzeingang über Klemme
Anfangswert
(Setzwert)
STA (Wort)
Zähleingang
Klemme 2
E 62,00
Freigabe
EN (Bit)
Dynamischer
Setzeingang
Klemme 3
E 62,01
Setzen auf
Anfangswert
SET (Bit)
Setzen auf Anfangswert
NO = 0 = Zähler 0
Bild 4-47: Zähler in Betriebsart 5
In dieser Betriebsart steht ein Vorwärts-/Rückwärts-
zähler mit einem dynamischen Setzeingang zur Ver-
fügung. Dynamisch heißt hier, daß das Setzen nur auf
der Signalflanke wirkt und nicht, solange das Signal
ansteht.
Die folgenden zwei Klemmen sind für den Zähler re-
serviert und können anderweitig nicht benutzt werden:
Klemme 2 (E 62,00): Zähleingang
Klemme 3 (E 62,01): Dynamischer Setzeingang
Der dynamische Setzeingang an der Klemme 3 wirkt
auf der 0>1-Flanke.
Die Meldung "Endwert erreicht" ist nur über den Funk-
tionsbaustein abfragbar, nicht über eine Klemme.
Hinweis:
Ein Wechsel der Zählrichtung (über U/D) ist im lau-
fenden Betrieb nicht vorgesehen. Wird U/D umgeschal-
tet, bewirkt dies gleichzeitig ein Setzen des Zählers
auf den Anfangswert, danach wird in der neuen Zähl-
richtung weitergezählt.
4-35 07 KT 94 / Schneller Zähler
Endwert
END (Wort)
Zählerstand
Clock
(Istwert)
OUT (Wort)
Enable
CF CF (Bit)
Endwert
Zähler 16 Bit
erreicht
Set
Set U/D
U/D = 0 = Vorwärts
U/D = 1 = Rückwärts
4
