4.4.12 Vernetzungs-Schnittstelle
Das Gerät 07 KT 94 besitzt eine spezielle parallele Schnitt-
stelle. Mit einem zusätzlichen Kommunikationsprozessor-
Modul kann damit eine Vernetzung mit einem anderen
Bussystem realisiert werden.
Verbindungsteil

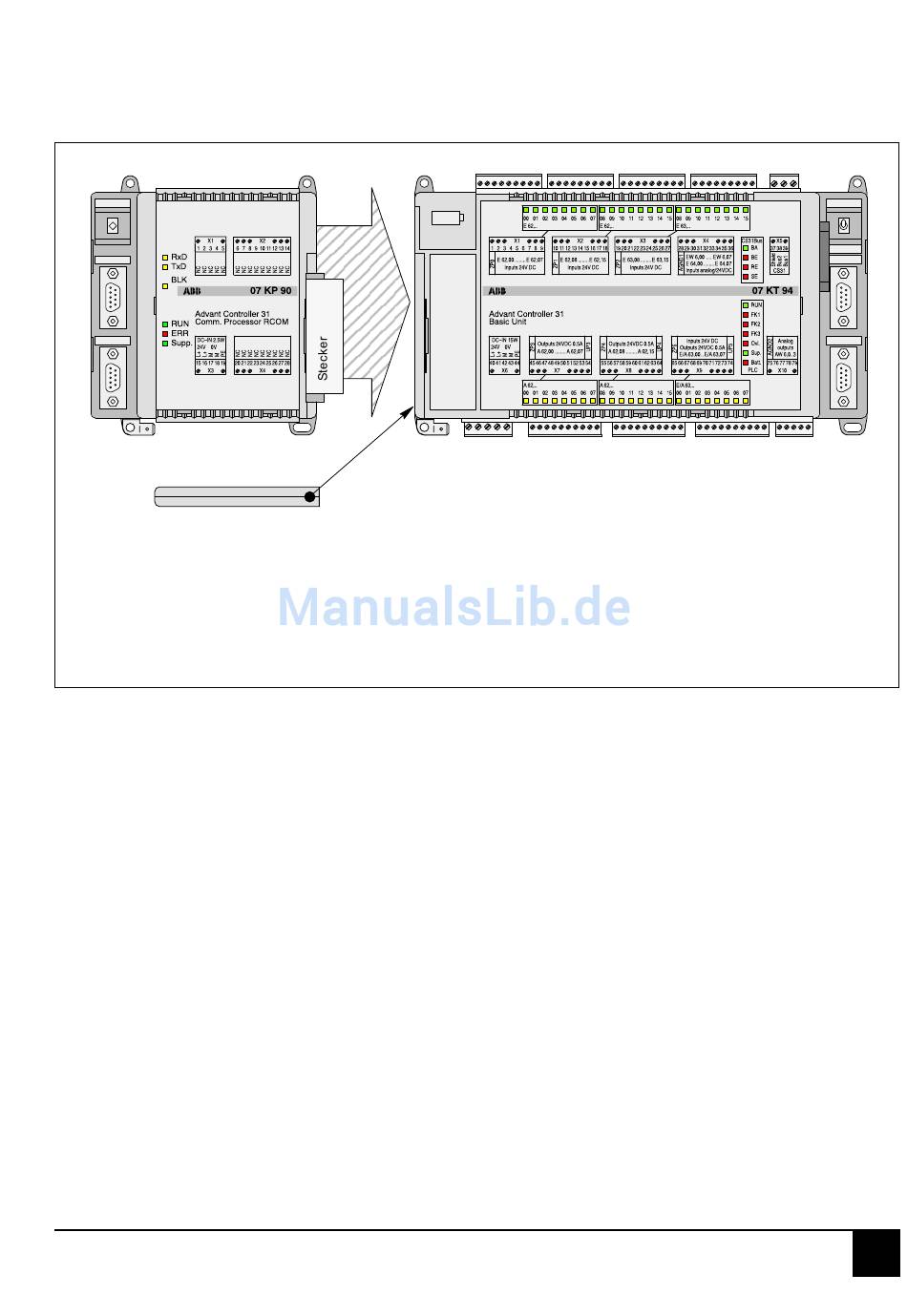

Bild 4-38: Montage 07 KT 94 mit Erweiterung (z. B. Kommunikationsprozessor 07 KP 90)
Advant Controller 31 / Stand: 04.2001
Der zusätzliche Kommunikationsprozessor ist in einem
eigenen Gehäuse untergebracht, das über eine Schnapp-
verbindung mit dem Gehäuse der Kompaktsteuerung
07 KT 94 verbunden wird.
Hinweise: Montage und Demontage von Geräten an der Vernet-
zungsschnittstelle dürfen nur vorgenommen werden,
wenn alle Versorgungsspannungen abgeschaltet sind.
Zur Kontaktierung beider Geräte müssen diese auf ei-
ner ebenen Unterlage zusammengeschoben und an-
schließend mit dem Verbindungsteil fixiert werden.
