4.4.9

Batterie und Batteriewechsel

Die Lithium-Batterie 07 LE 90 kann in das Batterie-
·
fach eingesetzt werden zur
– Pufferung des Anwenderprogramms im RAM
– Pufferung von im RAM zusätzlich enthaltenen
Daten wie z. B. Merkerzuständen
– Pufferung von Uhrzeit und Datum
Die Batteriepufferdauer beträgt bei 25°C typ. 5 Jahre. Die
Batteriepufferdauer ist die Dauer der Betriebsbereitschaft
zur Pufferung von Daten, während die Versorgungsspan-
nung des Gerätes abgeschaltet ist. Wenn die Versor-
gungsspannung vorhanden ist, wird die Batterie nur mit
ihrer Selbstentladung beansprucht.
Battery
Batteriefach
geschlossen

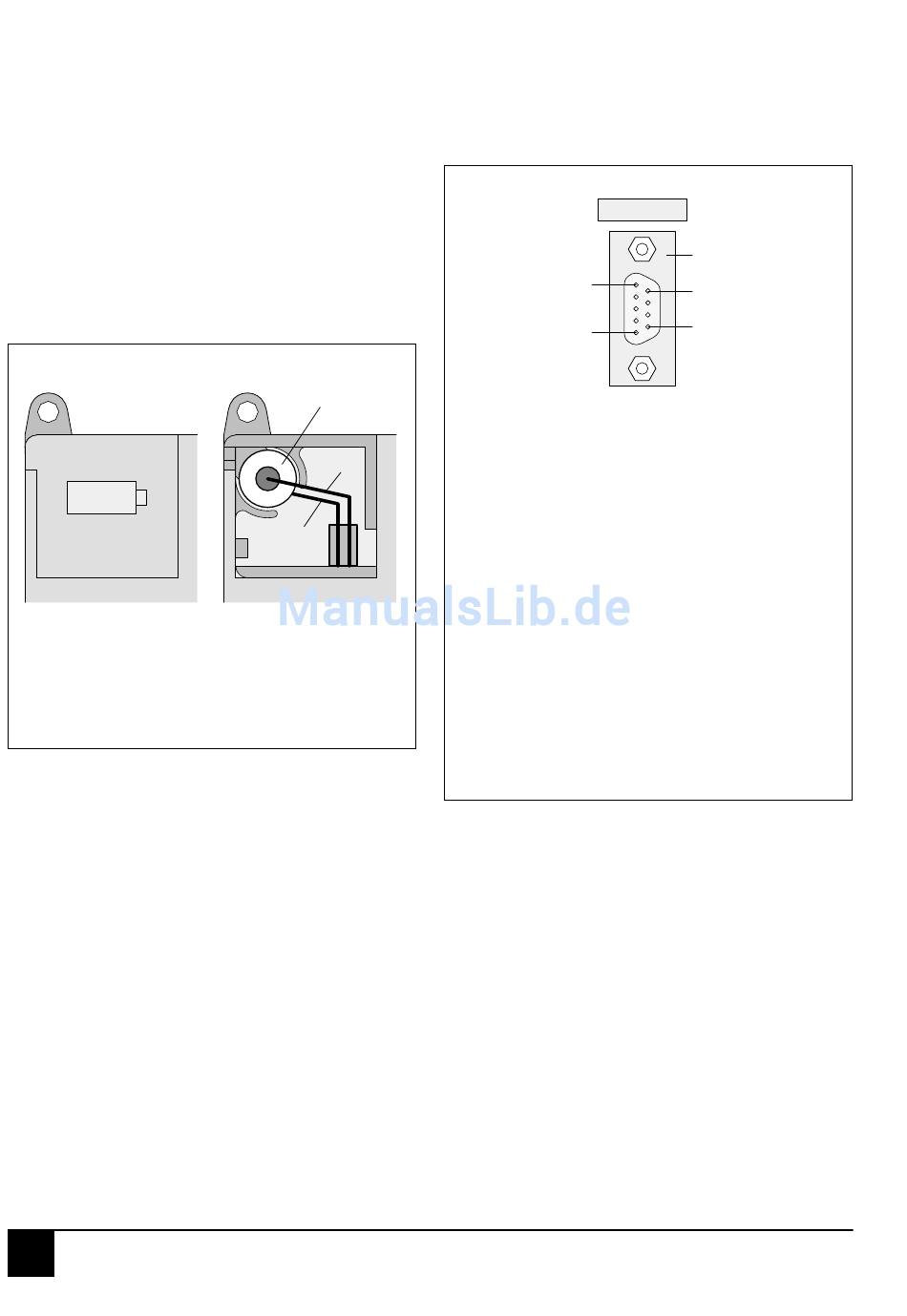

Bild 4-35: Batterie und Batteriewechsel
Die folgenden Handhabungshinweise sind zu beachten:
Nur ABB-geprüfte Lithium-Batterie-Module verwenden.
·
Am Ende der Lebensdauer durch neues Batterie-Mo-
·
dul ersetzen.
Batterie niemals kurzschließen! Es droht Überhit-
·
zung und Explosion. Zufällige Kurzschlüsse vermei-
den, deshalb nicht in Metallbehältern aufbewahren und
nicht auf metallische Unterlagen bringen.
Batterie niemals aufladen! Überhitzungs- und Explo-
·
sionsgefahr!
Batterie nur bei eingeschalteter Versorgungsspan-
·
nung auswechseln. Sonst besteht die Gefahr von
Datenverlusten.
Batterie umweltgerecht entsorgen!
·
Wenn keine Batterie vorhanden ist oder die Batterie
·
leer ist, leuchtet die rote LED 'Battery' auf.
4
07 KT 94 / Elektrischer Anschluß
Lithium-Batterie-
modul 07 LE 90
rot
blau
Batterie-Modul
eingebaut (Deckel
des Batteriefachs
aufgeklappt)
4-26
4.4.10

Serielle Schnittstelle COM1

Schnittstellennorm: EIA RS-232
Belegung der seriellen Schnittstelle COM1
Die serielle Schnittstelle COM1 hat folgende Anschluß-
belegung:
1
5
G Gehäuse Protective Ground
1 PGND Protective Ground
2 TxD Transmit Data
3 RxD Receive Data
4 RTS Request To Send
5 CTS Clear To Send
6 PROG *
7 SGND Signal Ground
8 0V out
9 +5 V out reserviert
* 1 = Aktiv-Mode (Programmierung/Test)
Pin 6 offen
0 = Passiv-Mode (DRUCK/EMAS-Anwen-
dungen), Pin 6 gebrückt mit 0V out
Bild 4-36: Belegung der seriellen Schnitt-
stelle COM1
Betriebsarten der seriellen Schnittstelle COM1
Abhängig von der jeweiligen Anwendung
– Programmierung und Test oder
– Mensch-Maschine-Kommunikation MMK
muß die Betriebsart der Schnittstelle eingestellt werden:
Aktiv-Mode: Der Aktiv-Mode dient zur Programmie-
rung und zum Test der Zentraleinheit,
d. h. er bietet den Zugang zu allen
Programmier- und Testfunktionen der
Zentraleinheit.
Passiv-Mode: Der Passiv-Mode dient dazu, eine mit
den Bausteinen DRUCK und EMAS
projektierte Kommunikation zwischen
dem Anwenderprogramm und einem
an die serielle Schnittstelle ange-
schlossenen Gerät durchzuführen.
COM1
G
6
9
(Schirm)
(Schirm)
(Ausgang)
(Eingang)
(Ausgang)
(Eingang)
(Eingang)
(0V)
(0V)
