MODMASTK
Der Funktionsbaustein MODMASTK realisiert die Master-
Funktion für den MODBUS.
Je nach Transaktionsart (M, MW oder MD) muß ein se-
parates VE MODMASTK verwendet werden.
Der Funktionsbaustein wird mit einer 0
gang FREI gestartet.
Parameter
FREI BINÄR
COM WORT
SLAV WORT
FCT WORT
TIME WORT
ADDR WORT
NB WORT
DATA WORT
DOPPELWORT
RDY BIN
ERR BIN
ERN WORT
Beschreibung
FREI BINÄR
Mit einer 0 1 -Flanke am Eingang FREI wird eine Ma-
®
ster-Anforderung gestartet. Bei Nutzung mehrerer MOD-
MASTK ist sicherzustellen, daß immer nur ein MOD-
MASTK die Freigabe erhält.
Advant Controller 31 / Stand: 04.2001
1 -Flanke am Ein-
®
M
KW
MW, KW
MW, KW
MW, KW
MW, KW
MW, KW
AW, EW, MW, KW
MD, KD
M
M
AW, MW
Master-Betriebsart MODBUS (RTU)

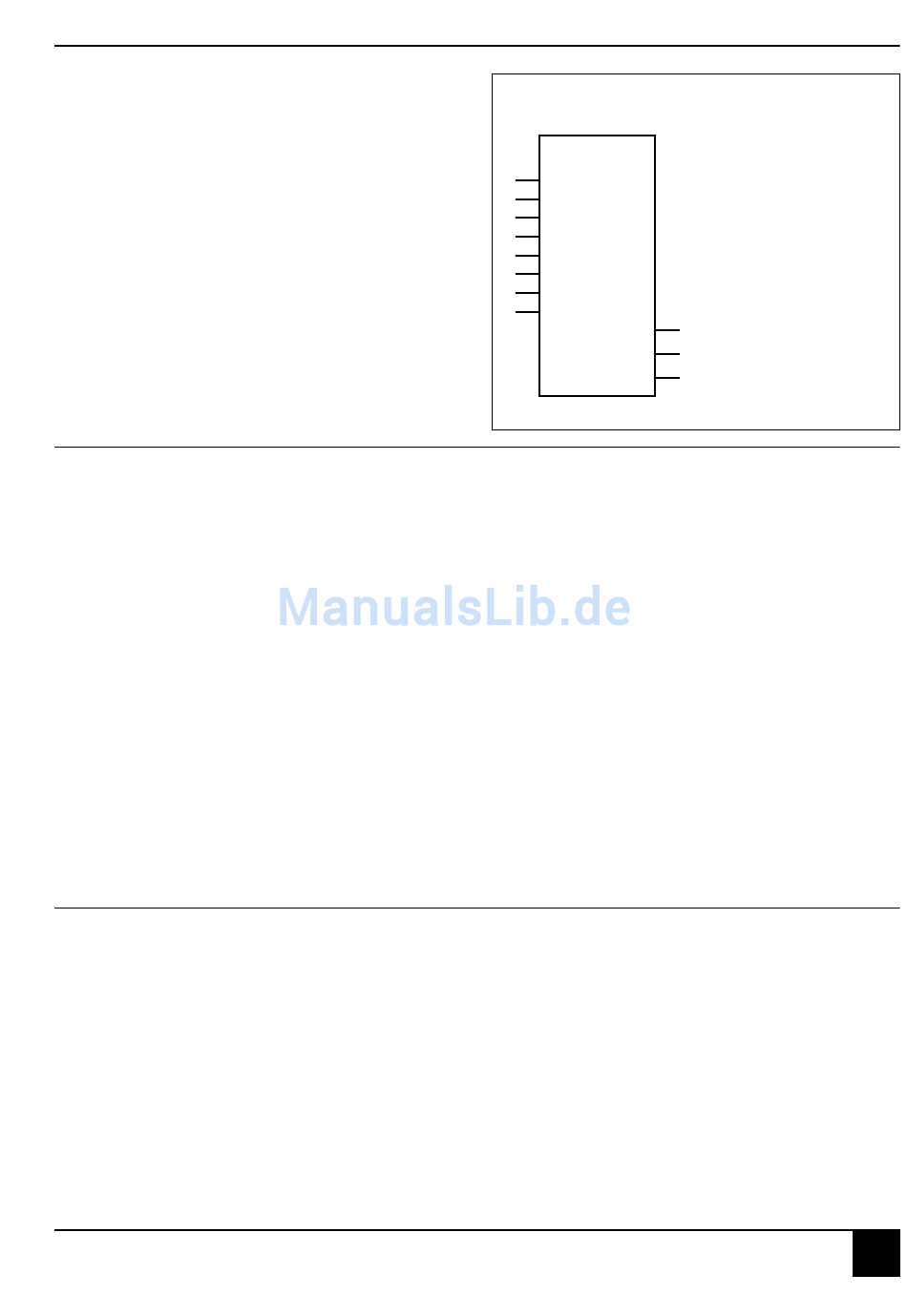

FUPKOP
MODMASTK
FREI
COM
SLAV
FCT
TIME
ADDR
NB
DATA
RDY
ERR
ERN
Freigabe für die Bearbeitung des Bausteins
Schnittstellenkennung, immer 2
Slave-Nummer (1...254)
Funktionsnummer
Timeout-Zeit in ms
Registeradresse im Slave
Anzahl der Daten für Schreib- oder Leseoperationen
Der erste Wert eines Datenfeldes, aus dem die Daten in
den Slave geschrieben werden (Schreiboperationen)
oder in das die aus dem Slave gelesenen Daten abge-
legt werden (Leseoperationen).
Ready
Kommunikationsfehler
ERR = 0: Kommunikation fehlerfrei
ERR = 1: Kommunikation fehlerhaft
Fehlernummer
COM WORT
Am Eingang COM wird die Nummer der benutzten Schnitt-
stelle angegeben, ist immer 2.
TIME WORT
Timeout-Zeit in ms. Wird nach Ablauf der in TIME ange-
geben Zeit keine Antwort vom Slave empfangen, so ent-
steht: ERR = 1 und ERN = 9 (für die Dauer eines SPS-
Zyklus, siehe Beispielprogramm).
4-53 07 KT 94 / MODBUS auf COM2
