Meßbereich 0...20 mA
(aktive Geber mit Fremdspeisung)
Eingangsströme, die den Meßbereich überschreiten, er-
zeugen den Overflow-Zahlenwert +32767.
Bei Bereichsunterschreitung wird der Underflow-Zahlen-
wert (-32767) erzeugt.
Der Eingangswiderstand beträgt ca. 330
eingang verfügt über einen Selbstschutz. Wird der Strom
zu hoch, schaltet sich der Strommeßwiderstand ab und
es wird der Wert für Bereichsüberschreitung ausgege-
ben. In Abständen von ca. 1 Sekunde werden danach
Wiederzuschaltversuche unternommen, damit die korrek-
te Messung wieder gelingen kann, wenn sich der Strom
wieder in zulässigen Grenzen befindet.
Das Ansprechen des Selbstschutzes wird mit der roten
LED Ovl angezeigt, solange die Überlast ansteht. In der
Steuerung wird eine Fehlermeldung erzeugt (FK4, Feh-
lernummer 4).

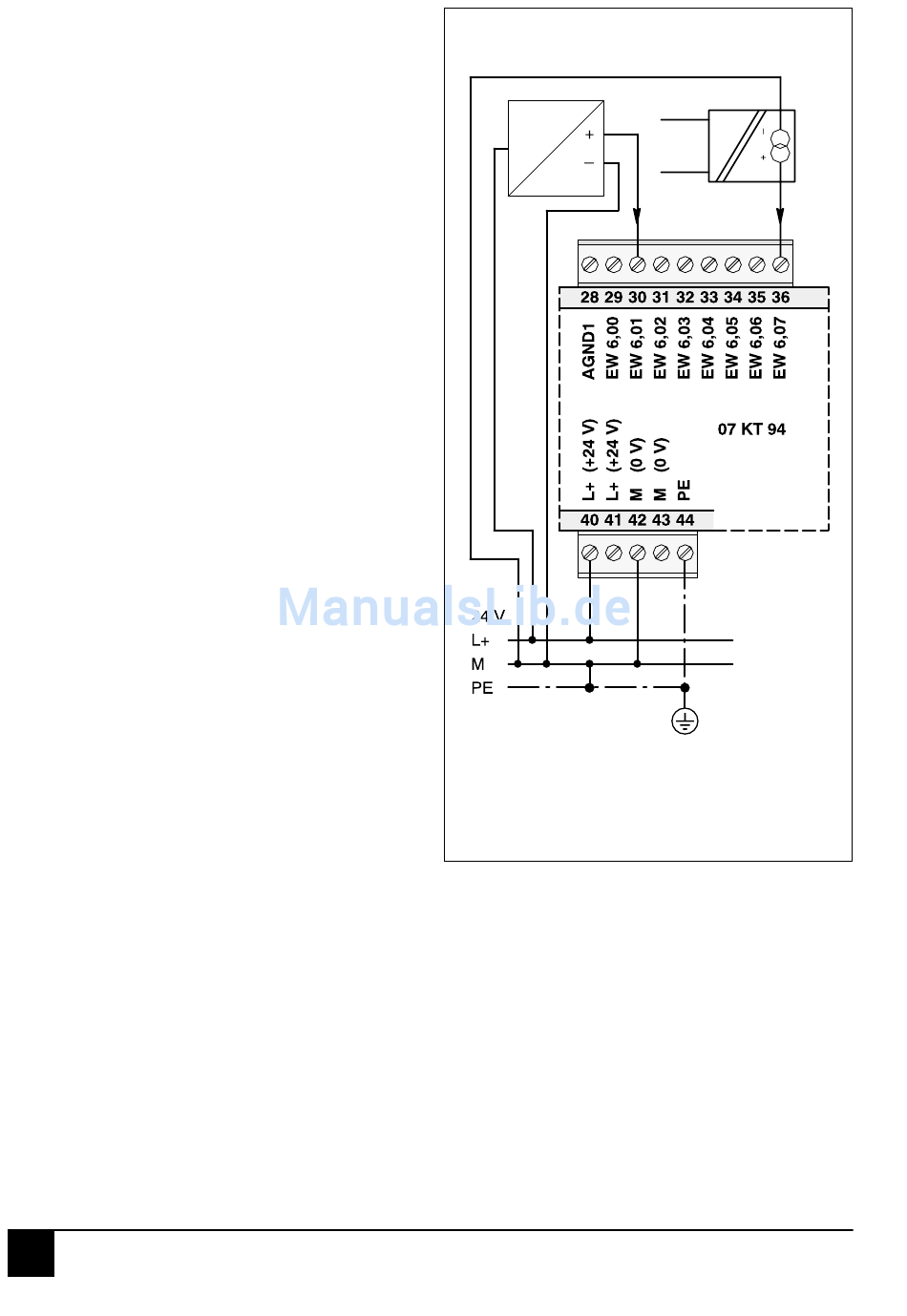

Das folgende Bild zeigt den Anschluß von einem mit 24 V
DC gespeisten Dreidraht-Geber und von einem zweipoli-
gen, potentialgetrennt eingespeisten Analogwertgeber. Die
Geber stellen aktive Stromquellen 0...20 mA dar.
Zu beachten ist, daß in diesem Falle die 0V-Einspei-
sung (M) der Zentraleinheit als Bezugspotential zu
verwenden ist, da AGND1 für die Rückführung der
Summe aller Geberströme nicht ausgelegt ist.
4
07 KT 94 / Elektrischer Anschluß
. Der Strom-
W
Bild 4-25: Beispiel für den Anschluß von
4-20
Geber 0...20 mA
Geber
versor-
gung
Stromgebern 0...20 mA an die
analogen Eingänge
Advant Controller 31 / Stand: 04.2001
