Meßbereiche ±10 V / ±5 V / 0...10 V / 0...5 V
Eingangsspannungen, die den Meßbereich überschrei-
ten, erzeugen den Overflow-Zahlenwert +32767. Bei Be-
reichsunterschreitung wird der Underflow-Zahlenwert
(-32767) erzeugt.
Der Eingangswiderstand ist > 100 k

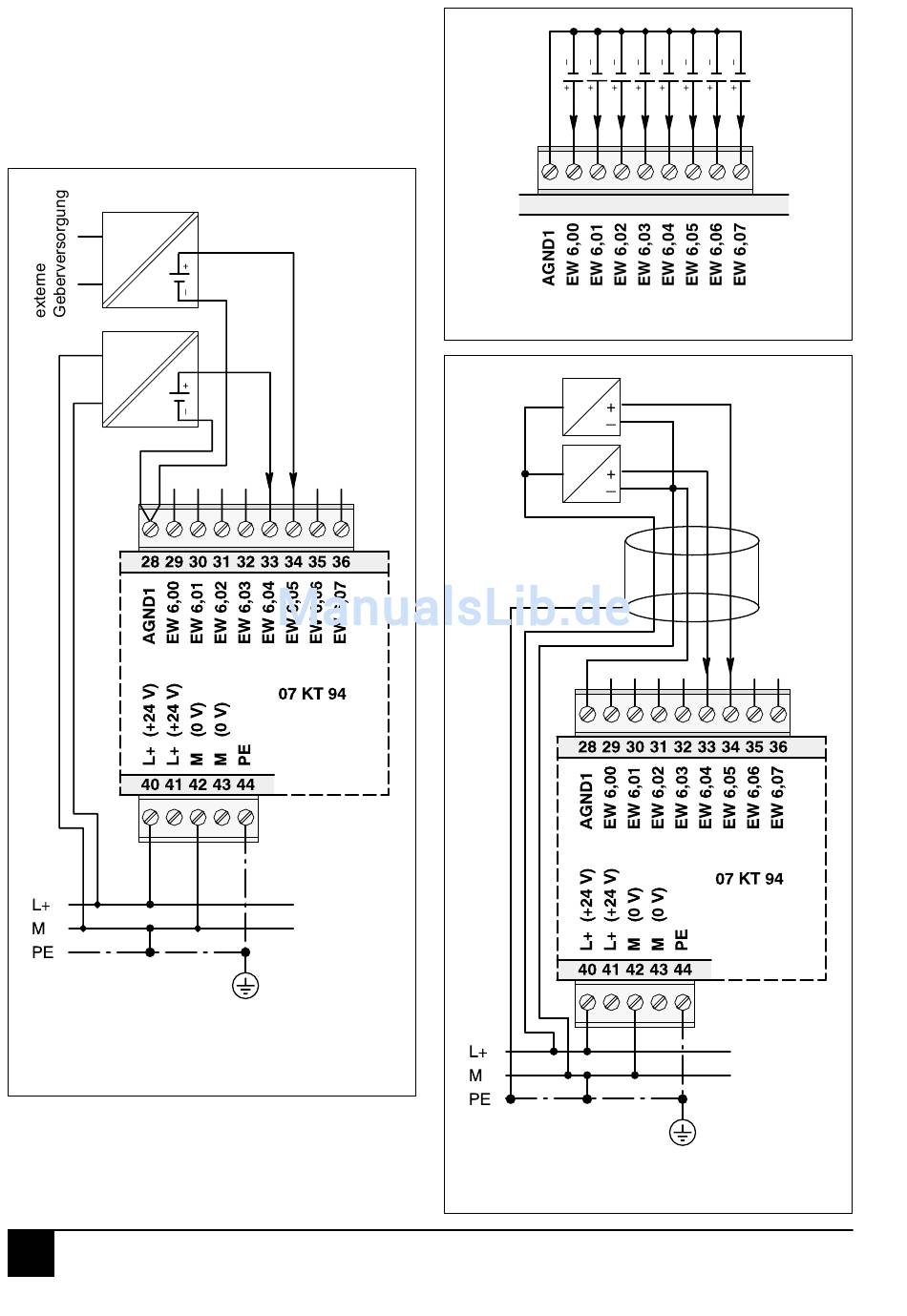

Bild 4-21: Spannungseingabe mit fremdgespeisten
Vierdraht-Spannungsgebern
4
07 KT 94 / Elektrischer Anschluß
.
W
4-18
28 29 30 31
Bild 4-22: Anschluß von Spannungsgebern
abgeschirmte
Signalleitung
Bild 4-23: Spannungseingabe mit fremdgespeisten
Dreidraht-Spannungsgebern
32 33 34 35 36
