4.11.3 Das ARCNET-System (Attached Resource Computer Network)
• ARCNET ist ein System zur Datenübertragung in lo-
kalen Netzen.
• Das ARCNET-Protokoll basiert auf dem Token-Pas-
sing-Prinzip.
• Eine von Station zu Station weitergereichte Kennung
(Token) garantiert, daß jeweils nur eine Station eine
Datenübertragung startet (kollisionsfreie Datenüber-
tragung).
• Die Reihenfolge, in der die einzelnen Stationen ange-
sprochen werden, wird automatisch den Gegebenhei-
ten im Netz angepaßt, d. h. die Zuschaltung oder Ab-
schaltung einer Station bewirkt eine automatische
Rekonfiguration des Netzes.
Gesamtlänge max. 300 m

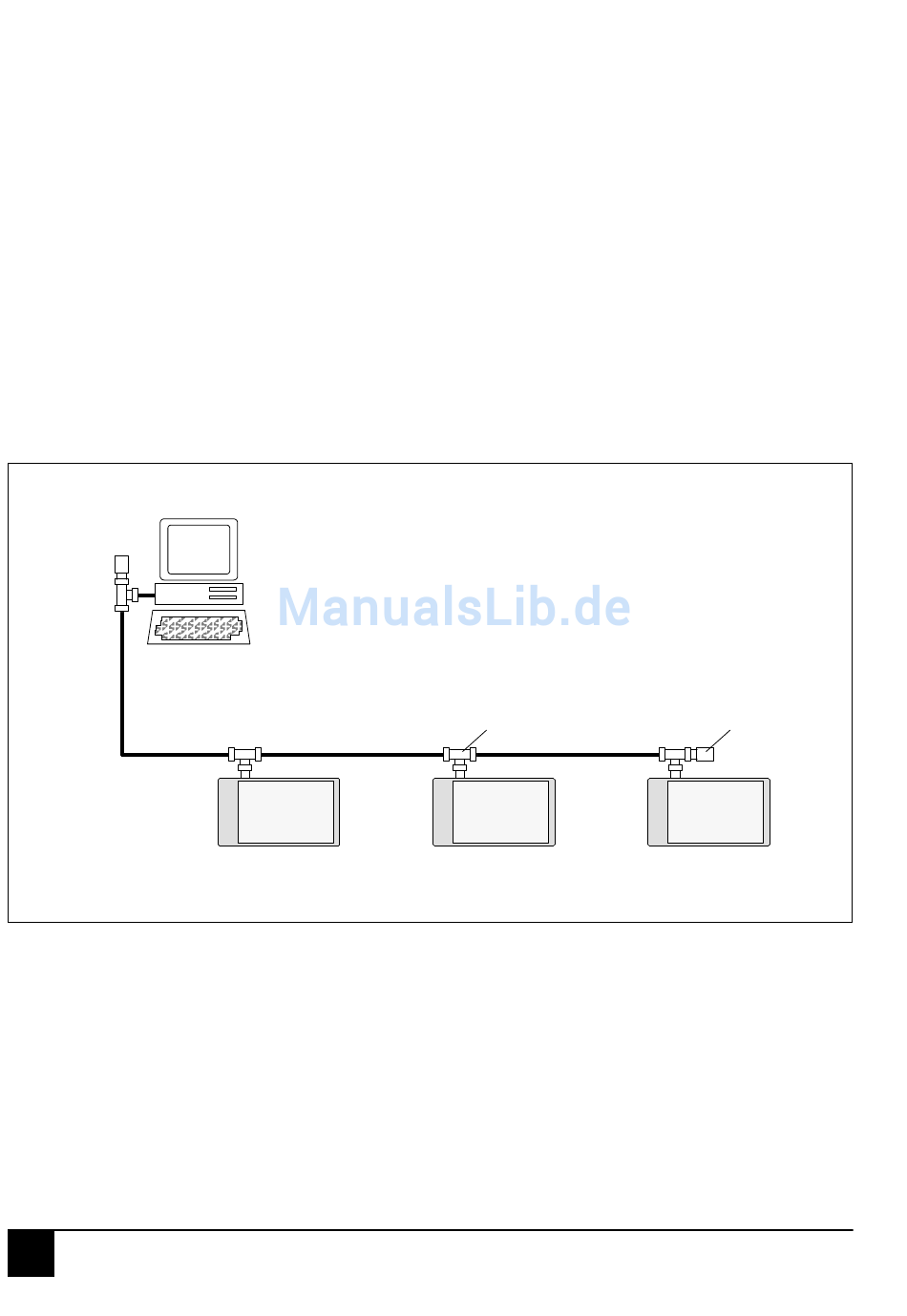

Bild 4-62: Linear ARCNET
4
Station 1
ARCNET
4.11.3.1 Die Vernetzungsmöglichkeiten
Linear ARCNET
• Das Linear ARCNET verbindet die einzelnen Statio-
nen direkt miteinander, ohne dazwischengeschaltete
Verteiler.
• Die einzelnen Stationen werden über T-Stecker in das
Netz eingefügt.
• An beiden Enden der Verkabelung müssen Abschluß-
widerstände angeschlossen werden.
• Es können maximal 8 Stationen angeschlossen wer-
den.
• Die maximale Länge des Netzes beträgt 300 m.
• Am Ende eines linear verkabelten Segmentes kann
über einen Active Hub (aktiven Verteiler) ein weiteres
Segment angeschlossen werden (siehe nächste Sei-
te).
T-Stecker
Station 2
4-58
Abschlußwiderstand 93 Ω
Station 3
