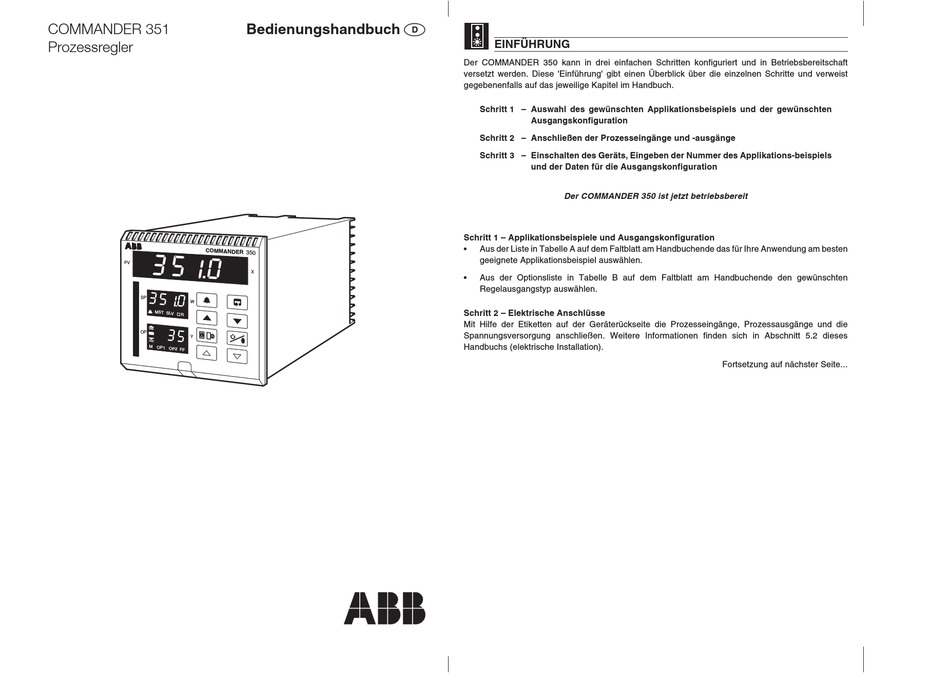

COMMANDER 351
Prozessregler
3 5 1 . 0
3 5 1 . 0
MS T SLV
R
3 5
M
OP 1
OP 2 FF
Bedienungshandbuch
D
EINFÜHRUNG
Der COMMANDER 350 kann in drei einfachen Schritten konfiguriert und in Betriebsbereitschaft
versetzt werden. Diese 'Einführung' gibt einen Überblick über die einzelnen Schritte und verweist
gegebenenfalls auf das jeweilige Kapitel im Handbuch.
Schritt 1 – Auswahl des gewünschten Applikationsbeispiels und der gewünschten
Ausgangskonfiguration
Schritt 2 – Anschließen der Prozesseingänge und -ausgänge
Schritt 3 – Einschalten des Geräts, Eingeben der Nummer des Applikations-beispiels
und der Daten für die Ausgangskonfiguration
Der COMMANDER 350 ist jetzt betriebsbereit
Schritt 1 – Applikationsbeispiele und Ausgangskonfiguration
•
Aus der Liste in Tabelle A auf dem Faltblatt am Handbuchende das für Ihre Anwendung am besten
geeignete Applikationsbeispiel auswählen.
•
Aus der Optionsliste in Tabelle B auf dem Faltblatt am Handbuchende den gewünschten
Regelausgangstyp auswählen.
Schritt 2 – Elektrische Anschlüsse
Mit Hilfe der Etiketten auf der Geräterückseite die Prozesseingänge, Prozessausgänge und die
Spannungsversorgung anschließen. Weitere Informationen finden sich in Abschnitt 5.2 dieses
Handbuchs (elektrische Installation).
Fortsetzung auf nächster Seite...
