Dabei bedeuten die aufleuchtenden LEDs:
0 Fehler im Modul (UE = Unit error)
1 Fehler am Bus (BE = Bus error)
2 nicht benutzt
3 Drahtbruch (CI/CO = Cut wire of inputs/outputs)
4 Überlast (OL = Overload)
5 Kurzschluß (SC = Short circuit)
6 Konfiguration als Ausgang (Output)
7 Konfiguration als Eingang (Input)
Leuchten die LEDs 6 und 7 gleichzeitig auf, so ist der
Kanal als kombinierter Ein-/Ausgang konfiguriert.
Die Bedeutung der LEDs (2) ist auch auf der Frontplatte
des Moduls in Englisch aufgedruckt.
Mit jedem weiteren Drücken und Loslassen der Test-Ta-
ste wiederholt sich der Vorgang für die anderen Kanäle.
Nach der Abfrage des letzten Kanals (E/A7) wird mit dem
nochmaligen Drücken der Test-Taste ein Lampentest
(LED-Test) durchgeführt. Alle 8 LEDs müssen aufleuch-
ten. Nach dem Loslassen der Taste zeigen die LEDs für
ca. 5 Sekunden die Einstellung des DIL-Schalters auf dem
Modulträger an. Hierbei gibt die LED 0 die Stellung des
Schalters 1 an (LEDs 0...7 sind den Schaltern 1...8 zuge-
ordnet).
Alle Fehlermeldungen werden im Gerät gespeichert und
können nur durch ein 10 Sekunden langes Drücken der
Test-Taste oder mit Versorgungsspannung EIN/AUS ge-
löscht werden.
B4.5 Quittierung der Fehlermeldungen in den
Vor-Ort-Modulen
Unabhängig von der Zentraleinheit speichern die Vor-Ort-
Module die dort auftretenden Fehlermeldungen und zei-
gen sie an. Sie können quittiert werden:
am Vor-Ort-Modul über die Test-Taste
·
im Anwenderprogramm mit Hilfe des Funktionsbau-
·
steins CS31QU (hiermit wird auch die in der Zentral-
einheit gespeicherte Fehlermeldung gelöscht)
im Terminalbetrieb über das Kommando MAIL, siehe
·
Griff 7.3, Kap. 3.
Ist der Fehler nicht beseitigt worden, dann erscheint die
Fehlermeldung erneut.
Advant Controller 31 / Stand: 06.99
Anhang 07 KT 94
B4.6

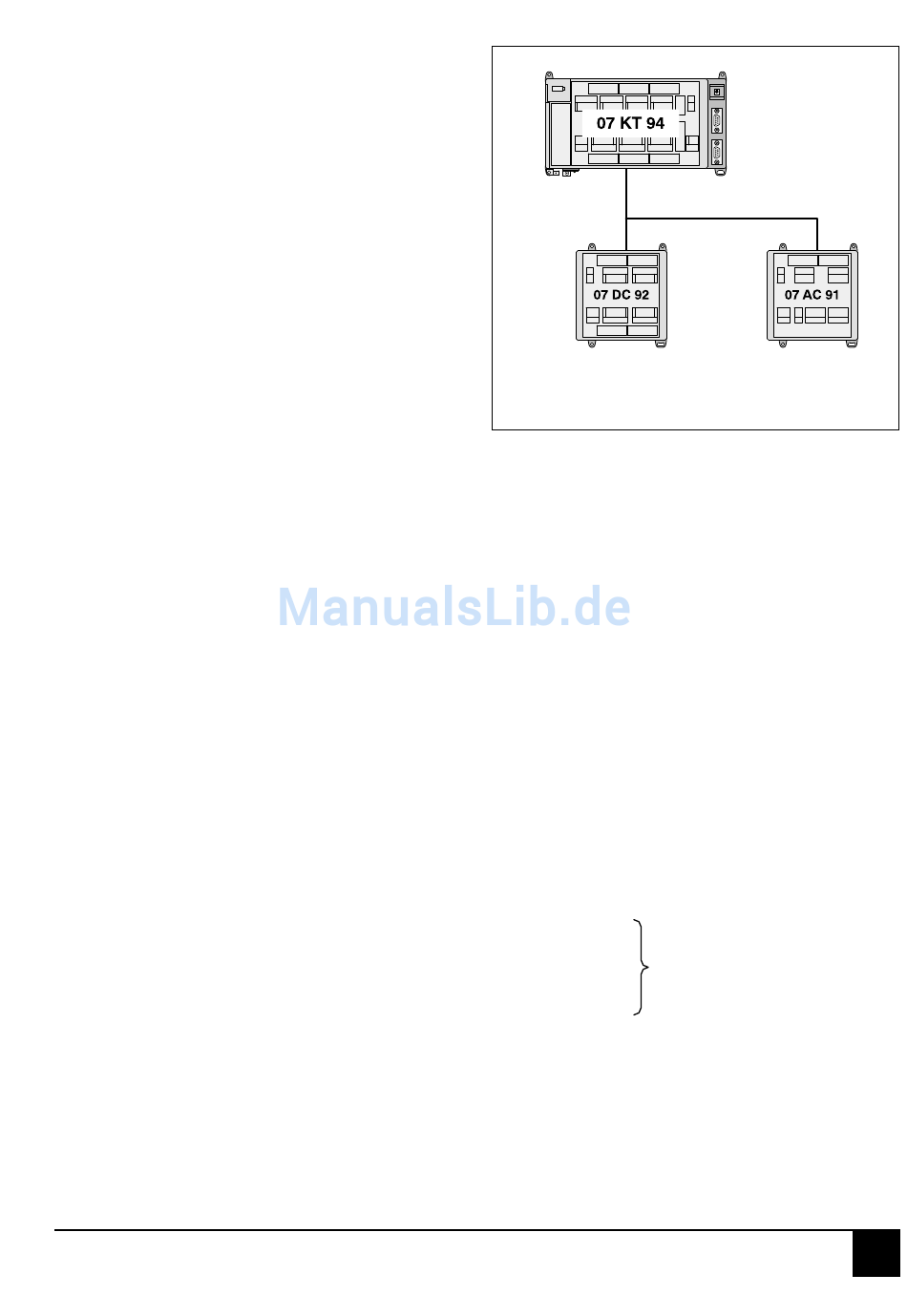

Beispiel einer Fehlermeldung

Modul-
adresse: 17
(Gruppen-
nummer)
Aufgetretener Fehler:
Im Betrieb wurde die Busleitung zum Vor-Ort-Modul mit
der Moduladresse 3 unterbrochen.
Fehlermerker in der Zentraleinheit 07 KR 91 /
07 KT 92 / 07 KT 93 / 07 KT 94:
Angenommen wird, daß die Fehlermerker vor Auftreten
des Fehlers durch Quittieren/Löschen auf 0 gesetzt wa-
ren. Im folgenden werden nur die Fehlermerker gezeigt,
deren Inhalt sich ändert.
M 255,10 = 1
·
M 255,13 = 1
·
MW 255,00 = 15
·
MW 255,01 = 05
·
MW 255,02 = 03
·
MW 255,03 = 0
·
MW 255,04 = 0
·
MW 255,05 = 0
·
MW 255,06 = 0
·
MW 255,07 = 0
·
B4-5
RUN/STOP-
Schalter auf RUN
CS31-Systembus
03
Summenfehlermeldung
Fehlerklassen-Meldung
(FK3–Fehler)
Fehlerkennung Vor-Ort-Modul
ist abgetrennt
Gerätetyp: Analoge Ein-
und Ausgabe
Gruppennummer (Modul-
adresse)
nicht betroffen, ebenso
alle anderen nichtge-
nannten Fehlermerker
Diagnose
