Aufbau der Adressen der Ein- und Ausgänge in den
Vor-Ort-Modulen
An jedem Modul muß eine Adresse eingestellt werden,
damit die Zentraleinheit gezielt auf die Ein- und Ausgän-
ge zugreifen kann.
Als Beispiel wird hier das digitale Eingabemodul
07 DI 92 vorgestellt.

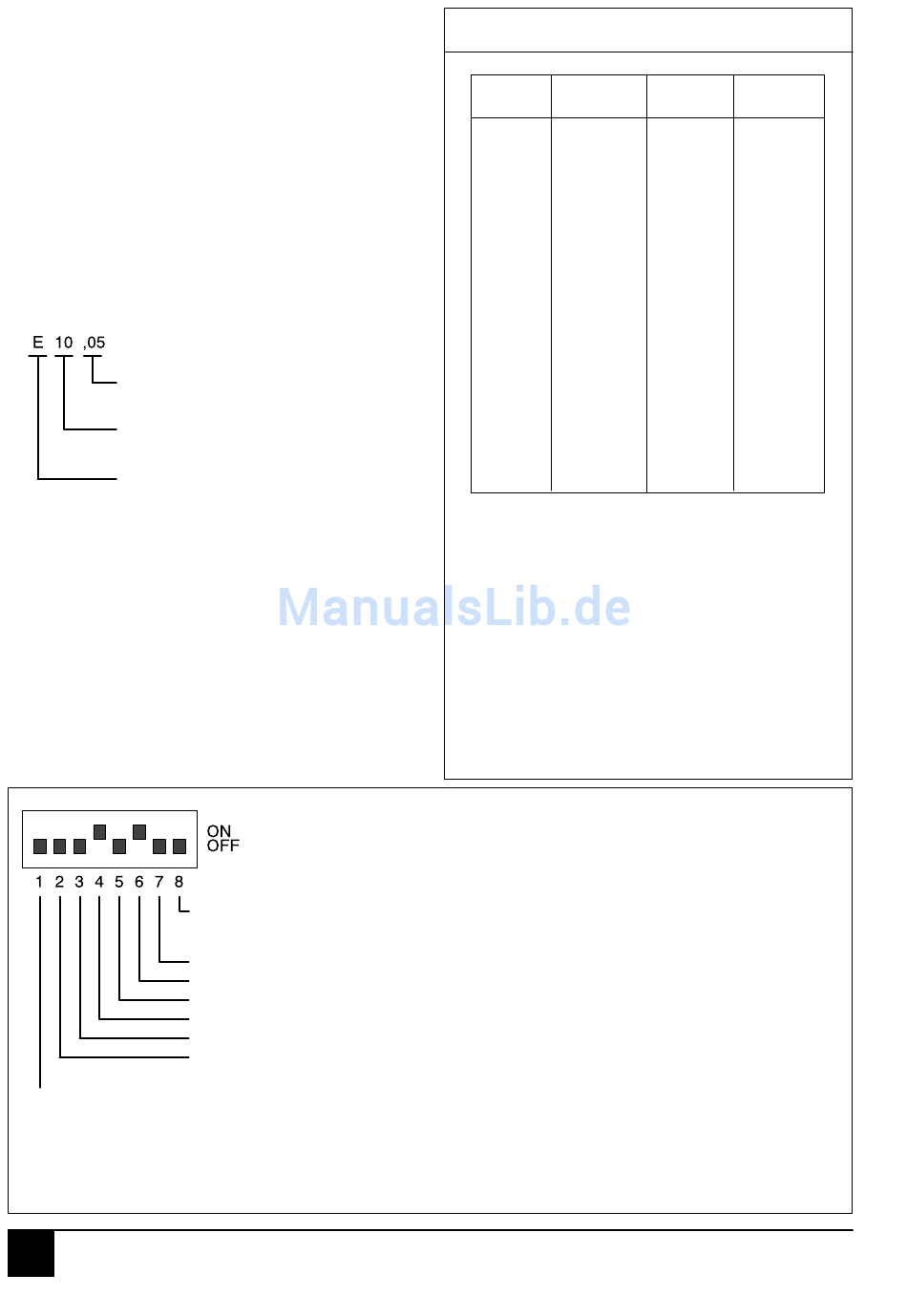

Die Einstellung der Moduladresse erfolgt hier am DIL-
Schalter unter dem Schieber auf der rechten Modulseite
(Bedeutung der 8 Schalter siehe unten).
Die Busmaster-Zentraleinheit liest die Eingangssignale als
Operanden. Die komplette Adresse eines Eingabesignals
hat folgenden Aufbau:
Kanalnummer des Eingangs,
hier: Eingang 05
Moduladresse (Gruppennummer),
hier: Moduladresse 10
Operanden-Kennzeichen,
hier: Digitaler Eingang
Bei Benutzung der Zentraleinheit 07 KT 94 als Busma-
ster ergeben sich die in der rechten Tabelle gezeigten
Zuordnungen für die Eingabe-Kanäle.
Bei 07 DI 92 ist
dieser Schalter
immer OFF.
Anmerkung: Einige andere Module haben eine mehr oder weniger abweichende Adreßeinstellung, siehe
nachfolgende Kapitel.
4
Schalter OFF: (bei 32-kanaligen Geräten
immer OFF)
Schalter OFF: 0 · Bitwertigkeit 1 =
Schalter ON:
1 · Bitwertigkeit 2 =
Schalter OFF: 0 · Bitwertigkeit 4 =
Schalter ON:
1 · Bitwertigkeit 8 =
Schalter OFF: 0 · Bitwertigkeit 16 =
Schalter OFF: 0 · Bitwertigkeit 32 =
Moduladresse (Gruppennummer) =
Adressierung
Zentraleinheit 07 KT 94
Klemme
Eingang
5
E n,00
6
E n,01
7
E n,02
8
E n,03
9
E n,04
10
E n,05
11
E n,06
12
E n,07
15
E n,08
16
E n,09
17
E n,10
18
E n,11
19
E n,12
20
E n,13
21
E n,14
22
E n,15
n: Moduladresse, einstellbar am Adreß-DIL-
Schalter mit den Schaltern 2...7.
Empfohlene Moduladressen
bei 07 KT 94 als Busmaster:
08, 10, 12.....60 (geradzahlige Adressen)
Das Modul belegt am CS31 - Systembus zwei
Adressen für Eingänge.
Die Schalter 1 und 8 des Adreß-DIL-Schalters
sind auf OFF einzustellen.
07 DI 92: Adressen der 32 Eingabe-Kanäle
0
Beispiel:
2
Einstellung der Moduladresse
0
8
(Gruppennummer)
0
am digitalen Eingabemodul
0
07 DI 92 (Variablen-Kennzeichen E)
+ -----
10
===
B2-2
Anhang 07 KT 94
Klemme
Eingang
30
E n+1,00
31
E n+1,01
32
E n+1,02
33
E n+1,03
34
E n+1,04
35
E n+1,05
36
E n+1,06
37
E n+1,07
40
E n+1,08
41
E n+1,09
42
E n+1,10
43
E n+1,11
44
E n+1,12
45
E n+1,13
46
E n+1,14
47
E n+1,15
Advant Controller 31 / Stand: 06.99
