Installation / Inbetriebnahme
II.1.4
Parametrieren der Master-Anschaltbaugruppen
II.1.4.1
Konfiguration der Steuerung

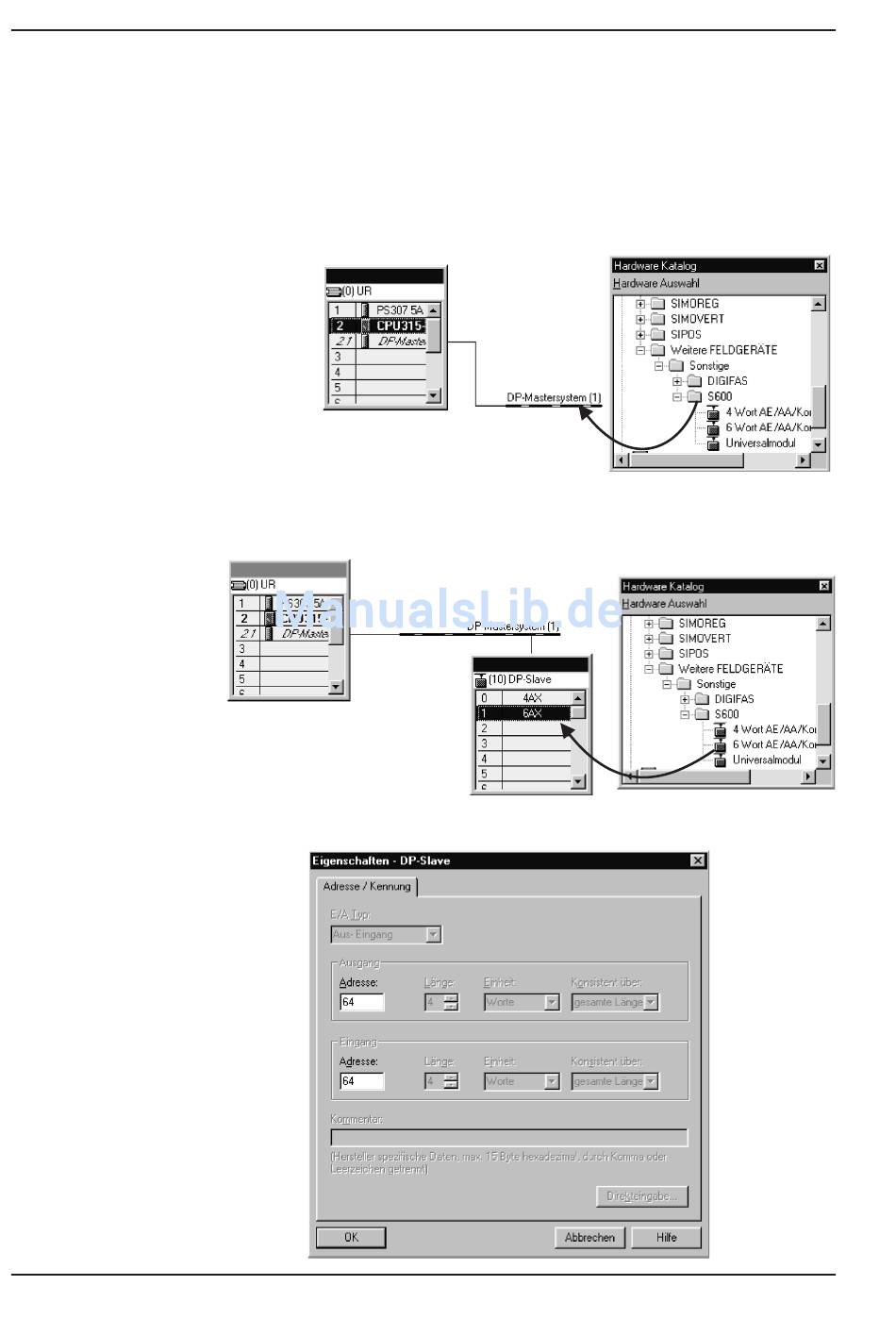

Durch die graphische Oberfläche ist die Siemens S7 sehr einfach für das PROFIBUS-Netzwerk zu
konfigurieren. Nachdem Sie den Aufbau der Steuerung eingestellt haben, konfigurieren Sie die ver -
wendete Anschaltbaugruppe wie folgt: Öffnen Sie den Hardware-Katalog und ziehen das Symbol
des entsprechenden Feldgerätes auf die Darstellung des Bussystems (drag & drop). Es öffnet sich
dann automatisch ein Fenster zur allgemeinen Parametrierung des Feldgerätes. Stellen Sie hier
bitte die Adresse des Teilnehmers ein.
Anschließend ziehen Sie bitte nach dem gleichen System wie oben die Module aus dem Hard-
ware-Katalog in die Box des Feldgerätes, wobei das 4-Wort Modul im Fach 0 und das 6-Wort
Modul im Fach 1 liegen muß.
Es öffnet sich wieder ein Fenster, in dem Sie die Module parametrieren können.
12
10.99
PROFIBUS-Erweiterungskarte
Kollmorgen
