Installation / Inbetriebnahme
II.1.1

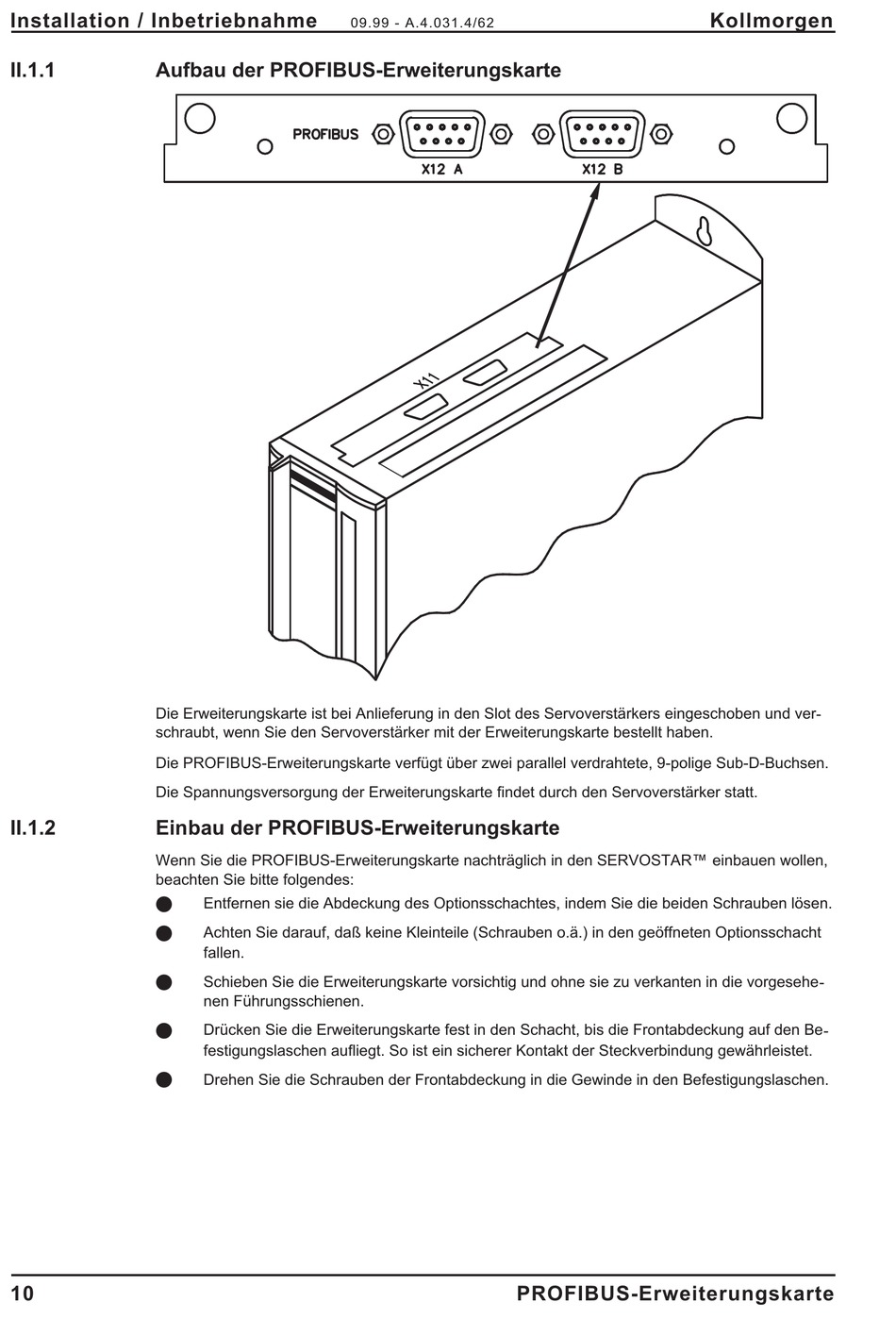

Aufbau der PROFIBUS-Erweiterungskarte

Die Erweiterungskarte ist bei Anlieferung in den Slot des Servoverstärkers eingeschoben und ver-
schraubt, wenn Sie den Servoverstärker mit der Erweiterungskarte bestellt haben.
Die PROFIBUS-Erweiterungskarte verfügt über zwei parallel verdrahtete, 9-polige Sub-D-Buchsen.
Die Spannungsversorgung der Erweiterungskarte findet durch den Servoverstärker statt.
II.1.2

Einbau der PROFIBUS-Erweiterungskarte

Wenn Sie die PROFIBUS-Erweiterungskarte nachträglich in den SERVOSTAR™ einbauen wollen,
beachten Sie bitte folgendes:
l
l
l
l
l
- A.4.031.4/62
10
09.99 - A.4.031.4/62
Entfernen sie die Abdeckung des Optionsschachtes, indem Sie die beiden Schrauben lösen.
Achten Sie darauf, daß keine Kleinteile (Schrauben o.ä.) in den geöffneten Optionsschacht
fallen.
Schieben Sie die Erweiterungskarte vorsichtig und ohne sie zu verkanten in die vorgesehe-
nen Führungsschienen.
Drücken Sie die Erweiterungskarte fest in den Schacht, bis die Frontabdeckung auf den Be -
festigungslaschen aufliegt. So ist ein sicherer Kontakt der Steckverbindung gewährleistet.
Drehen Sie die Schrauben der Frontabdeckung in die Gewinde in den Befestigungslaschen.
PROFIBUS-Erweiterungskarte
