Elektrische Installation
Bei Nichtbeachten der folgenden Anweisungen besteht unmittelbare Ge-
fahr mit den möglichen Folgen Tod oder schwere Verletzung durch elektri-
schen Strom. Des weiteren kann das Nichtbeachten zur Zerstörung des
Frequenzumrichters und/oder des Erweiterungsmoduls führen.
Den Frequenzumrichter vor der Montage oder Demontage des Erweiterungsmo-
duls EM-ENC-01 spannungsfrei schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit überprüfen.
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Frei-
schaltung des Frequenzumrichters gefährliche Spannungen führen. Erst
nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensa-
toren entladen sind, darf am Gerät gearbeitet werden.

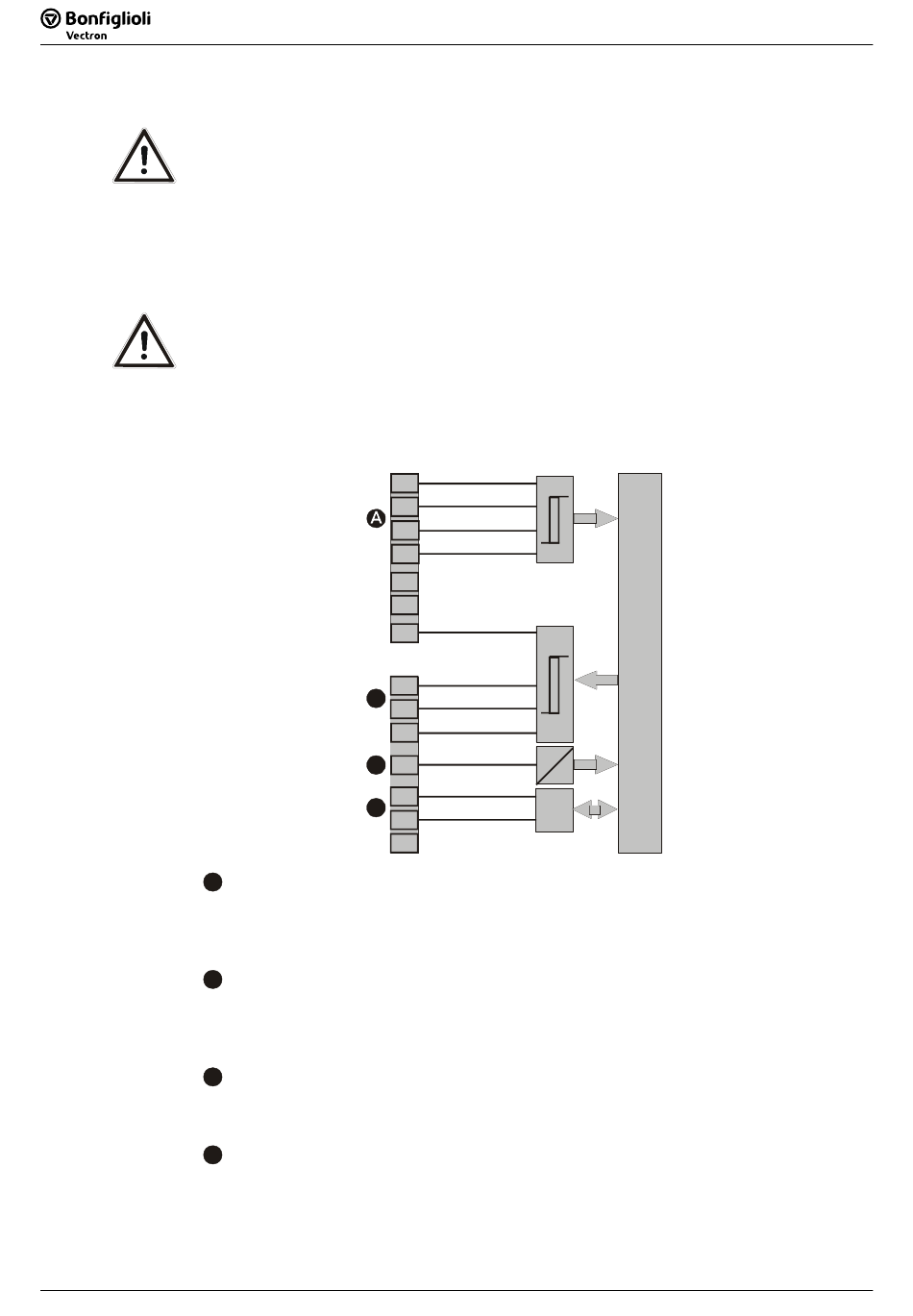

Blockschaltbild
X410A
1
2
3
4
5
6
7
X410B
1
B
2
3
C
4
5
D
6
7
Drehgebereingang EM-ENC
= 300 kHz, spannungsfest bis 30 V,
max
Folgefrequenzausgang EM-RFOUT
= 150 kHz, überlast- und kurzschlussfest,
max
= ±60 mA bei min. zulässigem Leitungsabschluss 150 Ω,
Analogeingang EM-S1INA
= ±10 V (R
= 100 kΩ), I
i
Kommunikationsschnittstelle Systembus
EM-ENC A+
EM-ENC A-
EM-ENC B+
EM-ENC B-
+5V / 200mA
GND 5V
EM-RFOUT A+
EM-RFOUT A-
EM-RFOUT B+
EM-RFOUT B-
EM-S1INA
A
D
CAN-Low
CAN-High
SYS
GND
= 12 mA bei 24 V
max
= ±20 mA (R
= 250 Ω)
max
i
= 5 V,
max
