5.2.1

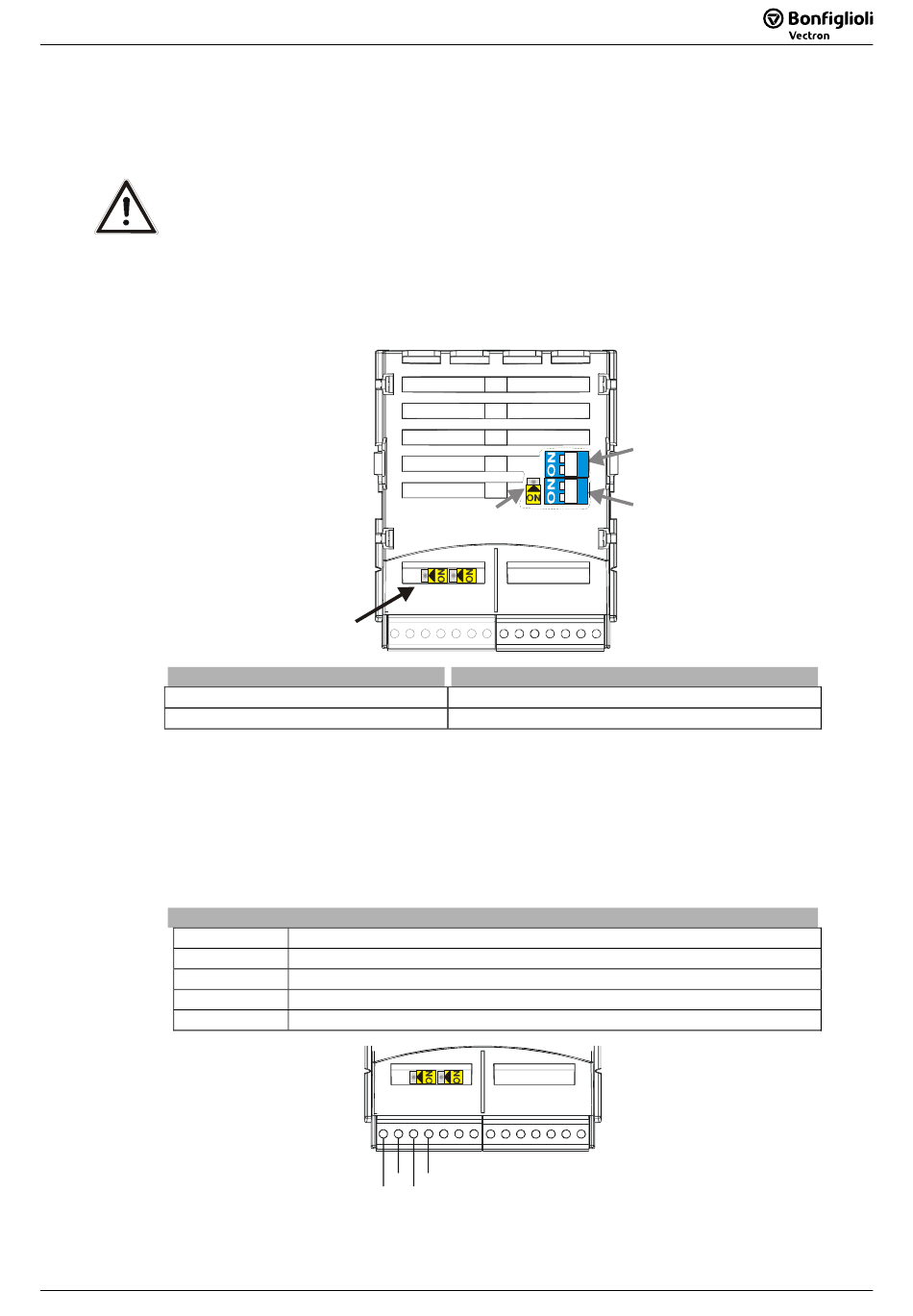

Der Abschlusswiderstand von 150 Ω für den Drehgebereingang des Erweiterungsmoduls
EM-ENC-01 ist werkseitig deaktiviert.
Vorsicht!
Betriebsart der Schalter S4
OFF - kein Abschlusswiderstand
ON - Abschlusswiderstand
Hinweis:
Belegung der Eingänge:
Klemme
(1): X410A.1
(2): X410A.2
(3): X410A.3
(4): X410A.4
06/05
06/05
Abschlusswiderstand
Der Abschlusswiderstand darf nur für ein 5 V Gegentaktsignal gemäß der
Spezifikation RS-422A/RS-485 aktiviert werden.
Zur Aktivierung des Abschlusswiderstandes müssen beide nebeneinander
angeordneten Schiebeschalter mit der Kennzeichnung S4 auf die Position
„ON" gestellt werden. Das Einstellen der beiden Schiebeschalter auf unter-
schiedliche Positionen kann die Zerstörung von Bauteilen zur Folge haben.
Die Verwendung eines unipolaren Drehgebers, wie zum Beispiel mit einem
24 V Signal, erfordert keinen Abschlusswiderstand.
X410A
S4
Mit den beiden Schaltern
busschnittstelle konfiguriert (im Kapitel „Systembus-Schnittstelle" beschrie-
ben).
Der Schalter
S3
ermöglicht die Umschaltung des Analogeingangs zwischen
Spannungssignal oder Stromsignal (im Kapitel „Analogeingang EM-S1INA"
beschrieben).
Steuerklemme X410A
Drehgebereingang EM-ENC Spur A+
Drehgebereingang EM-ENC Spur A-
Drehgebereingang EM-ENC Spur B+
Drehgebereingang EM-ENC Spur B-
X410A
2
4
1
3
S3
X410B
Funktion
OFF (AUS, nach rechts)
ON (EIN, nach links)
S1
und
S2
wird der Busabschluss der System-
Eingang
X410B
S1
S2
57
57
