Für den Systembus werden ebenfalls die Eingangsdaten der TxPDO's als Eingangs-
Parameter und die Ausgangsdaten der RxPDO's als Quellen dargestellt.

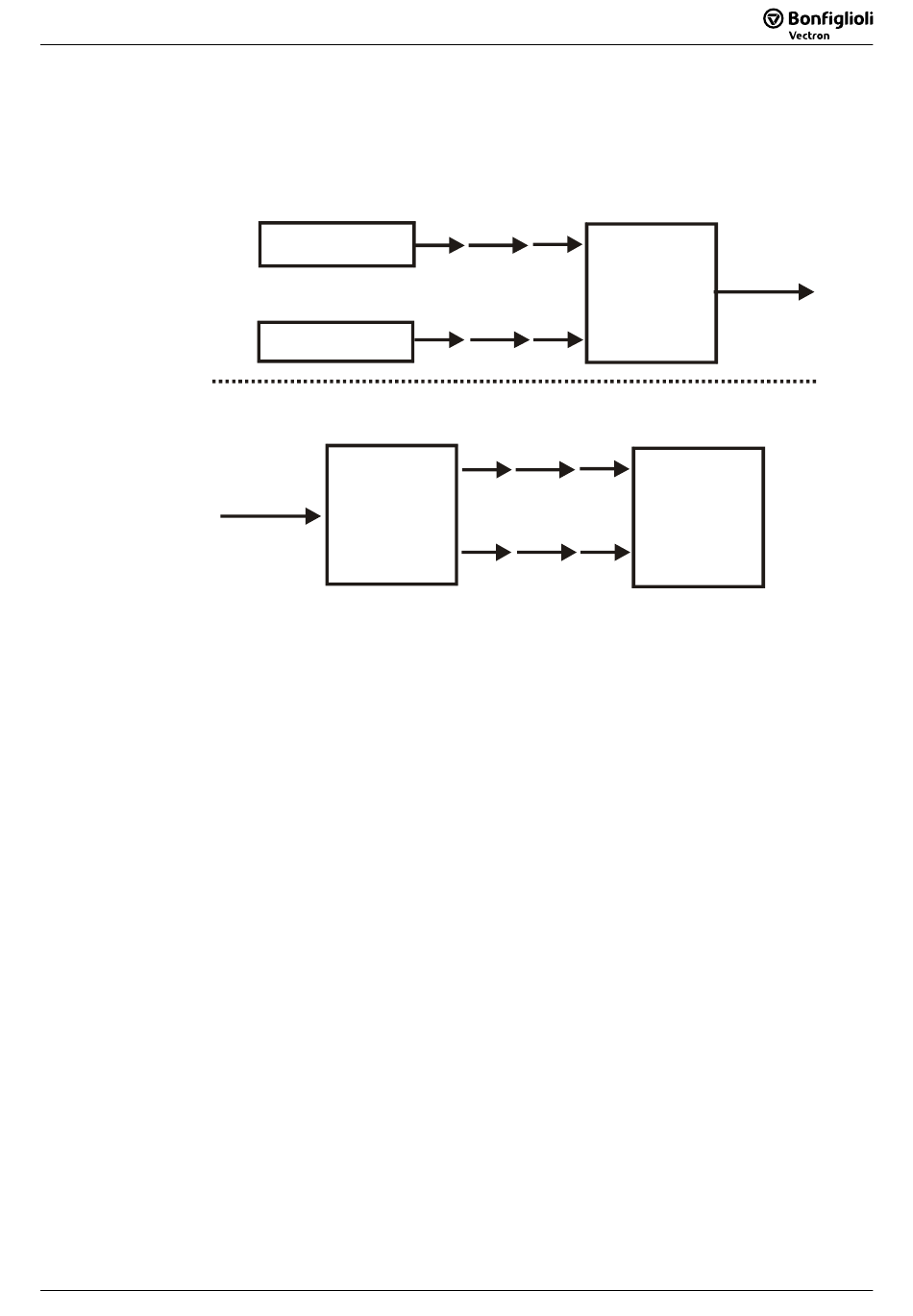

Beispiel 2:
Im Beispiel 2 ist die gleiche Situation dargestellt wie im Beispiel 1. Hierbei liegen jetzt
jedoch die Funktionen A und B im Frequenzumrichter 1 und die Funktion C im Fre-
quenzumrichter 2. Die Verbindung erfolgt über eine TxPDO im Frequenzumrichter 1
und eine RxPDO im Frequenzumrichter 2. Die Parametrierung für diese Verbindung ist
damit:
Frequenzumrichter 1
Frequenzumrichter 2
Da die Verknüpfungen beim Systembus über die Gerätegrenzen hinausreichen, wer-
den sie als „virtuelle Verknüpfungen" bezeichnet.
06/05
06/05
Funktion A
Frequenzumrichter 1
Quellen-Nr. 27
Funktion B
Frequenzumrichter 1
Quellen-Nr. 5
RxPDO
Frequenzumrichter 2
Quellen-Nr. 727
Systembus
Quellen-Nr. 724
Parameter 977 = Quellen-Nr. 27
Parameter 972 = Quellen-Nr. 5
Parameter 125 = Quellen-Nr. 727
Parameter 187 = Quellen-Nr. 724
TxPDO
Frequenzumrichter 1
Parameter 977
Systembus
Parameter 972
Funktion C
Frequenzumrichter 2
Parameter 125
Parameter 187
35
35
