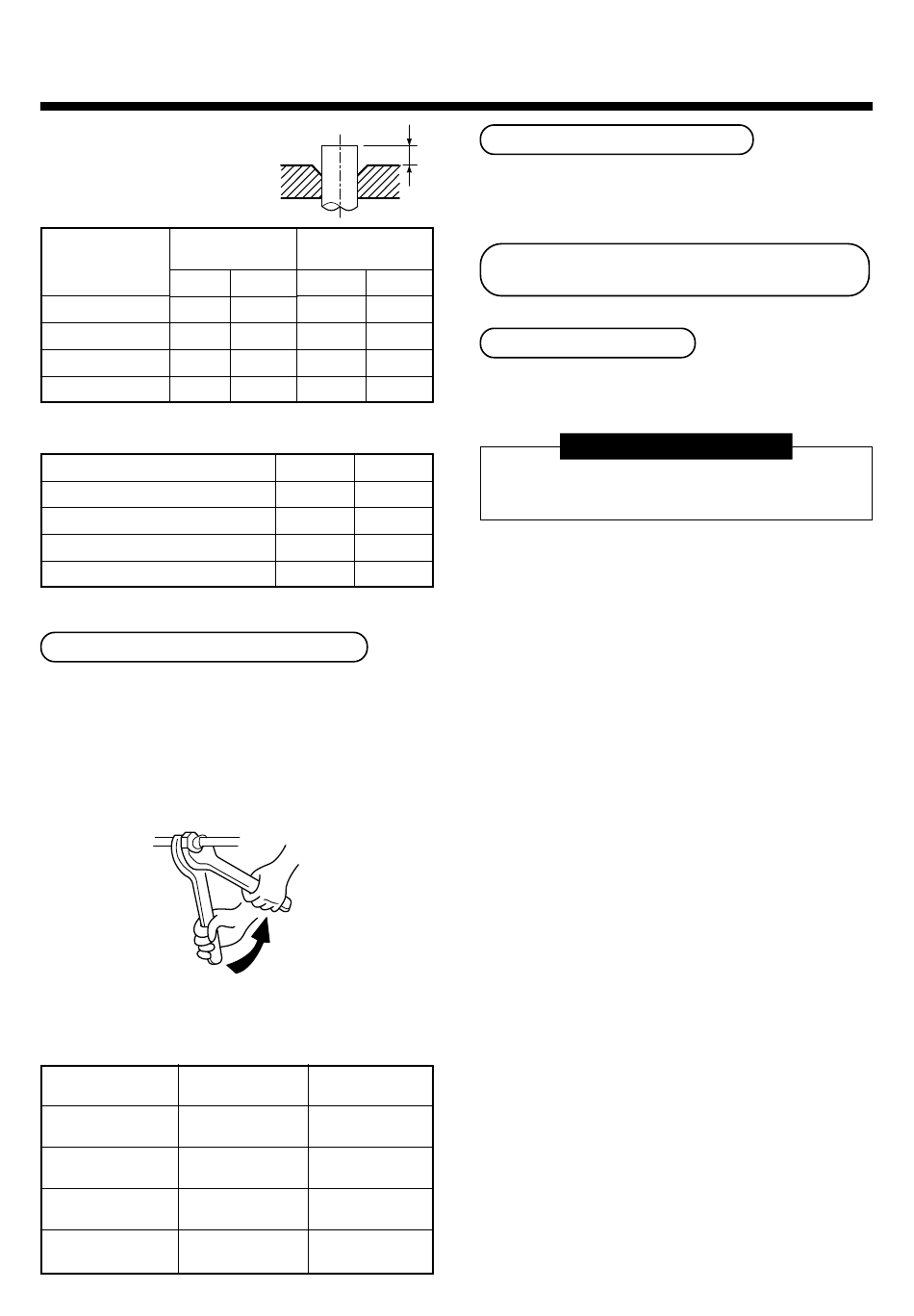

8
KÜHLMITTELLEITUNGEN
• Bördelhöhe: B (Einheit: mm)
Starr (Kupplung)
Spezielles R410A
Außendurchmesser
Werkzeug
des Kupferrohrs
R410A
6.4 0 bis 0.5 (wie links)
9.5 0 bis 0.5 (wie links)
12.7 0 bis 0.5 (wie links)
15.9 0 bis 0.5 (wie links)
Englisch (flügelmutterartig)
Außendurchmesser des Kupferrohrs
6.4
9.5
12.7
15.9
Anschluss der Kühlmittelleitung
Verbinden Sie alle Kühlmittelleitungen mit
Bördelverbindungen.
• Aufgrund des atmosphärischen Drucks ist es normal,
dass beim entfernen der Bördelmutter kein "Zischen"
zu hören ist.
• Benutzen Sie zur Montage der Rohranschlüsse der
Raumeinheit zwei Schraubenschlüssel.
Arbeiten sie mit zwei Schraubenschlüsseln
• Angaben über das jeweilige Drehmoment finden Sie in
der folgenden Tabelle.
Außendurchmesser Drehmoment
Anschlussrohr (mm)
Ø6.4
(1.4 bis 1.8 kgf•m)
Ø9.5
(3.3 bis 4.2 kgf•m)
Ø12.7
(5.0 bis 6.2 kgf•m)
Ø15.9
(6.8 bis 8.2 kgf•m)
Herkömmliches
Werkzeug
R22 R410A R22
1.0 bis 1.5 0.5 bis 1.0
1.0 bis 1.5 0.5 bis 1.0
1.0 bis 1.5 0.5 bis 1.0
1.0 bis 1.5 0.5 bis 1.0
R410A R22
1.5 bis 2.0 1.0 bis 1.5
1.5 bis 2.0 1.0 bis 1.5
2.0 bis 2.5 1.5 bis 2.0
2.0 bis 2.5 1.5 bis 2.0
Nachzugs-
(N•m) Drehmoment (N•m)
14 bis 18 18
(1.8 kgf•m)
33 bis 42 42
(4.2 kgf•m)
50 bis 62 50
(5.0 kgf•m)
68 bis 82 68
(6.8 kgf•m)
B
Dichtetest/Entlüftung usw.
Details zum Dichtetest, zur Entlüftung, zur Überprüfung
auf Gaslecks und zum Auffüllen von Kühlmittel finden
Sie im Installationshandbuch der Außeneinheit.
Öffnen Sie das Ventil der Außeneinheit
ganz
Prüfen auf Gaslecks
Prüfen Sie mit einem Prüfgerät oder mit Seifenlauge, ob
Gas aus den Rohrverbindungen oder an der Kappe des
Ventils austritt.
VORAUSSETZUNGEN
Benutzen Sie den ausschließlich für HFC Kühlmittel
(R410A, R134a etc.) hergestellte Prüfgeräte.
59
