9

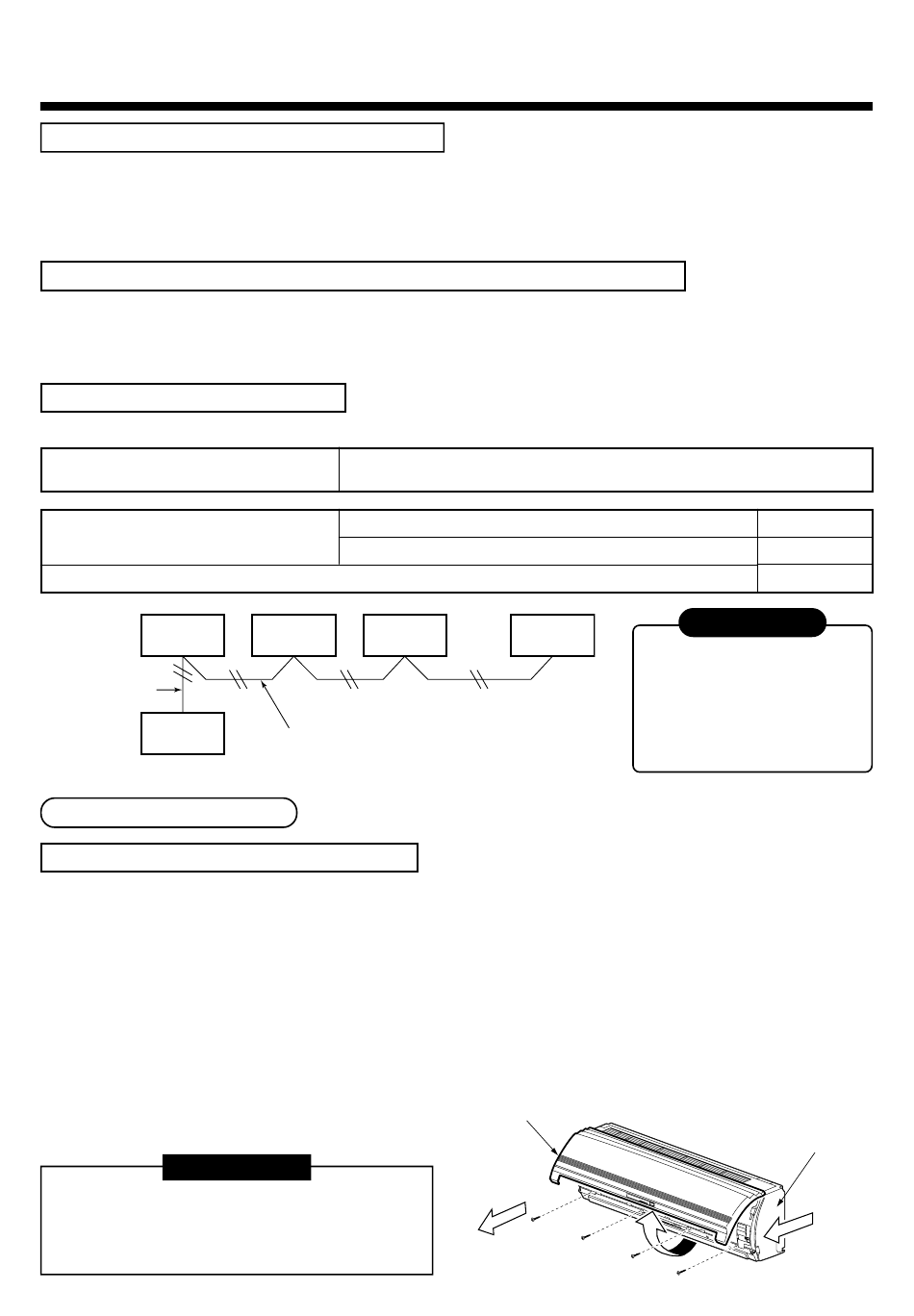

INSTALACIÓN ELÉCTRICA
Alimentación eléctrica de la unidad interior
• Para la alimentación eléctrica de la unidad interior, prepare una fuente de alimentación eléctrica exclusiva, separada de la de la
unidad exterior.
• Conecte la alimentación eléctrica, el disyuntor de fugas a tierra y el interruptor principal de la unidad interior a la misma unidad
exterior, de modo que se utilicen comúnmente.
• Especificaciones del cable de alimentación eléctrica: cable de 3 núcleos de 2.5mm², en conformidad con el diseño 60245 IEC 57.
Cableado entre unidades interior/exterior, cableado del control central
• Se utilizan cables de 2 núcleos con polaridad para el cableado entre unidades interior/exterior y para el cableado del control central.
• Para evitar problemas de ruido, utilice cables blindados de 2 núcleos.
• La longitud de la línea de comunicación significa la longitud total del cable entre las unidades interior y exterior junto con la longitud
del cable del sistema de control central.
Cableado del mando a distancia
• Se utiliza un cable de 2 núcleos sin polaridad para el cableado del mando a distancia y de los mandos a distancia de control grupal.
Cableado del mando a distancia, cableado
entre unidades del mando a distancia
Longitud total del cableado del mando a
distancia y del cableado entre unidades del
mando a distancia = L + L1 + L2 +...Ln
Longitud total del cableado entre unidades del mando a distancia = L1 + L2 + ...Ln
Unidad
interior
Cableado del
mando a distancia
Mando a
distancia
Conexiones de cableado
Cómo conectar el cable de alimentación
En los aparatos de aire acondicionado que no tienen cable de alimentación, conecte un cable de alimentación según se
describe a continuación.
1. Abra la rejilla de entrada del aire hacia arriba.
2. Retire los cuatro tornillos que fijan el panel delantero.
3. Abra ligeramente la parte inferior del panel delantero y, a continuación, tire de la parte superior del panel hacia usted
para extraerlo de la placa trasera.
4. Después de retirar el panel delantero, extraiga la tapa de la conexión del cable de alimentación y la abrazadera para
cables.
5. Conecte debidamente el cable de alimentación eléctrica y fije la abrazadera para cables y la tapa de la conexión del
cable de alimentación.
6. Corte una ranura en el panel delantero y haga pasar
el cable de alimentación eléctrica por la muesca.
7. Asegúrese de pulir la muesca con una lima, etc.
REQUISITOS
• Asegúrese de pasar el cable por la compuerta de
conexión del cableado de la unidad interior.
• El circuito de baja tensión se suministra para el
mando a distancia.
(*4)
Cable trenzado: de 0.5 a 2.0 mm² × 2
En el caso de que sólo haya un mando a distancia con cable
En el caso de que se incluya un mando a distancia inalámbrico
Unidad Unidad
interior interior
L1 L2
Cableado entre unidades del mando a distancia
(*1)
Unidad
interior
Ln
(máx. 8 unidades)
Rejilla de entrada de aire
2
109
(*2) (*3)
Hasta 500 m
Hasta 400 m
Hasta 200 m
PRECAUCIÓN
El cable del mando a distancia (línea
de comunicación) y los cables de CA
de 220-240V no pueden correr
paralelos y entrar en contacto directo,
y no se pueden colocar en un mismo
conducto para cables. De lo contrario,
puede haber problemas en el sistema
de control a causa del ruido, etc.
Panel delantero
1
3
