9
TRAVAUX D'ÉLECTRICITÉ
Alimentation électrique de l'unité intérieure
• Pour l'alimentation électrique de l'unité intérieure, préparez une alimentation électrique séparée de celle de l'unité extérieure.
• Faites en sorte que l'alimentation électrique, le disjoncteur de dispersion à la terre et le commutateur principal de l'unité
intérieure soient branchés sur la même unité extérieure afin de les utiliser couramment.
• Caractéristiques du cordon d'alimentation électrique : Câble 3-fils 2.5 mm², conformément au Plan 60245 IEC57.
Câblage de liaison entre unités extérieure/intérieure, câblage du système de commande central (*2) (*3)
• Le câblage de liaison entre les unités extérieure/intérieure et celui du système de commande central s'effectuent à l'aide de
câbles à polarité à deux fils.
• Pour éviter les bruits, utilisez des câbles blindés à 2 fils.
• La longueur de la ligne de communication est égale à la longueur totale du câble entre les unités intérieure et extérieure plus
la longueur du câble du système de commande central.
Câbles de la télécommande
• Le câblage de la télécommande et celui des systèmes de commandes à distance s'effectuent
avec des câbles sans polarité à 2 fils.
Câblage de la télécommande, câblage de liaison
entre la télécommande et les unités
Longueur totale du câblage de la télécommande et
du câblage de la télécommande sur les unités =
L + L1 + L2 +...Ln
Longueur totale du câblage de la télécommande sur les unités = L + L1 + L2 +...Ln
Unité intérieure
Câblage de la
télécommande
Télécommande
Connexion du câblage

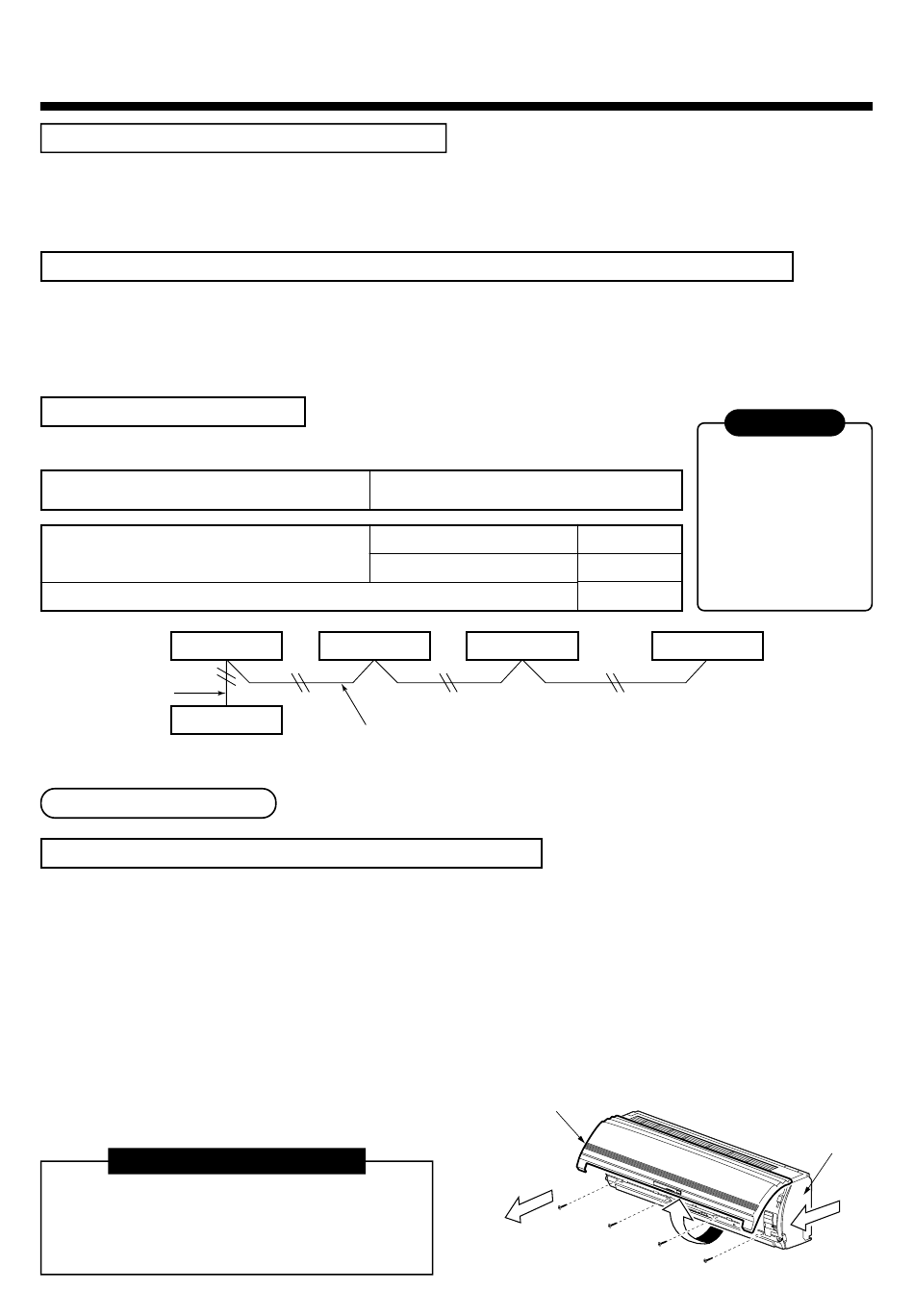

Comment connecter le câble d'alimentation électrique
Sur les climatiseurs dépourvus de câble d'alimentation électrique, branchez un câble d'alimentation de la façon
indiquée ci-après.
1. Ouvrez vers le haut la grille d'aspiration de l'air.
2. Otez les quatre vis de fixation de la façade.
3. Ouvrez légèrement le bas de la façade et tirez le haut de la façade vers vous pour la sortir de la plaque arrière.
4. Une fois la façade démontée, ôtez le couvre-connexion du câble d'alimentation et la bride du cordon.
5. Branchez et fixez solidement le câble d'alimentation électrique et fixez solidement la bride du cordon et le couvre-
connexion.
6. Découpez une fente dans la façade et faites-y
passer le câble d'alimentation électrique.
7. N'oubliez pas de bien émousser les bords de la
fente avec une lime, etc..
CONDITIONS REQUISES
• Veillez à faire passer le câble à travers le port de
connexion du câble de l'unité intérieure.
• Le circuit de basse tension sert à la
télécommande.
(*1)
(*4)
Fil torsadé : de 0.5 à 2.0 mm² × 2
Avec un type câblé uniquement
Avec un type sans-fil compris
Unité intérieure
L1 L2
Câblage de liaison entre la télécommande et les unités
37
Jusqu'à 500 m
Jusqu'à 400 m
Jusqu'à 200 m
Unité intérieure
Ln
(Maxi 8 unités)
Grille d'aspiration de l'air
2
ATTENTION
Le fil de la télécommande
(ligne de communication)
et les fils de 220-240V CA
ne doivent pas être
parallèles et entrer en
contact et ne doivent pas
être placés dans les
mêmes gaines. En cas
contraire, les bruits, etc.
gênent le fonctionnement
du système de commande.
Unité intérieure
Façade
1
3
