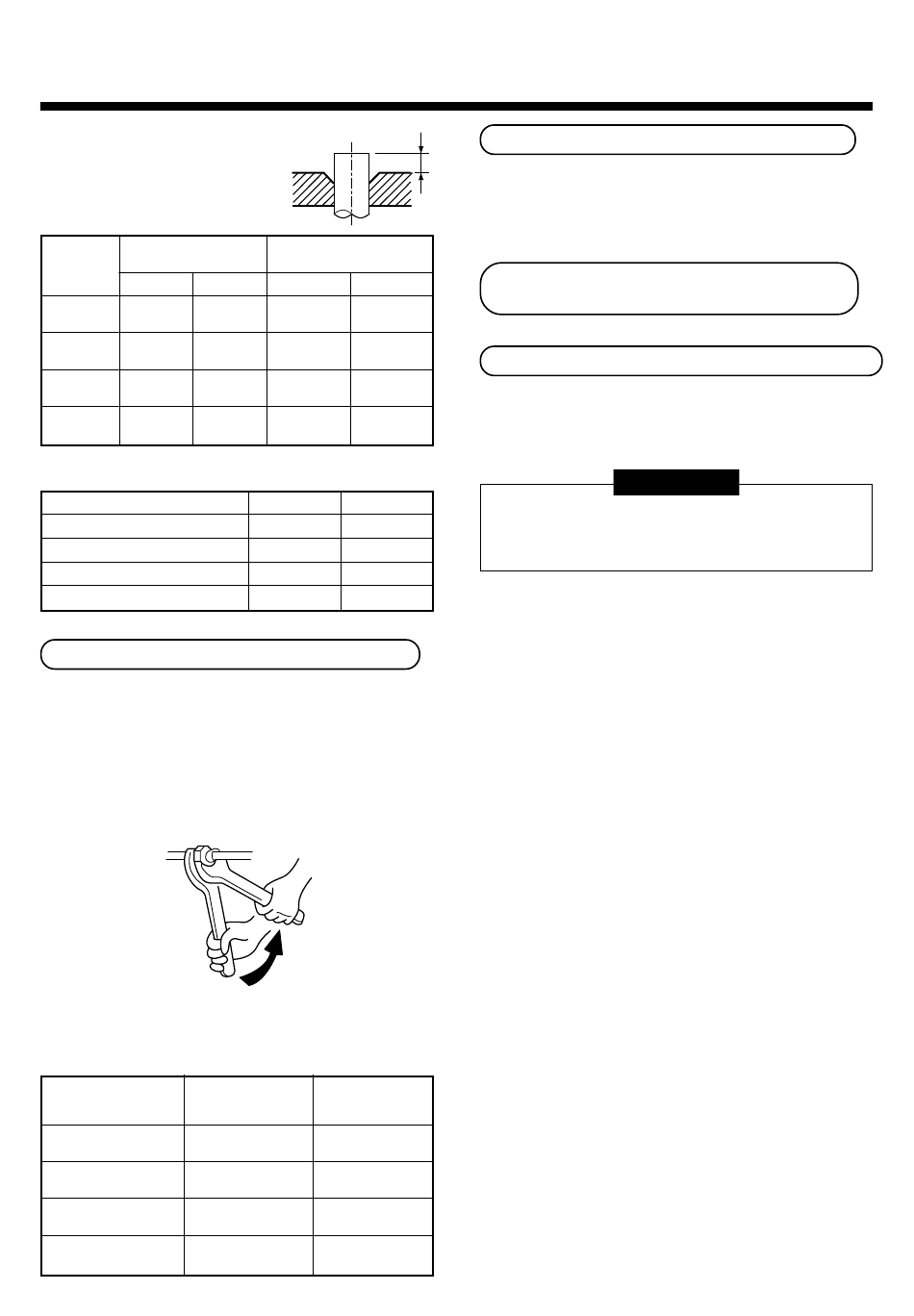

8
TUBAZIONI DEL REFRIGERANTE
• Margine di protezione in svasatura:
B (Unità mm]
Rigido (Tipo a innesto)
Diam.
R410A,
Esterno
attrezzo usato
del tubo di
R410A
rame
(Stesso
6.4 Da 0 a 0.5
di sinistra)
(Stesso
9.5 Da 0 a 0.5
di sinistra)
(Stesso
12.7 Da 0 a 0.5
di sinistra)
(Stesso
15.9 Da 0 a 0.5
di sinistra)
Imperial (Tipo con dado ad alette)
Diam. Esterno del tubo di rame
6.4
9.5
12.7
15.9
Connessione del tubo del refrigerante
Collegare tutti i tubi del refrigerante eseguendo lavori di
connessione a svasatura
• Siccome solo la pressione atmosferica è
ermeticamente limitata come gas sigillante, non è
anomalo che si senta un rumore quale "Pushu..." alla
rimozione del dado svasato.
• Bisogna usare due chiavi per il lavoro di connessione
dei tubi dell'unità interna.
Lavoro da fare con due chiavi inglesi
• Per i valori della coppia di serraggio fare riferimento
alla tabella sotto.
Dia. Esterno del
tubo di collegamento
(mm)
Ø6.4
(Da 1.4 a 1.8 kgf•m)
Ø9.5
(Da 3.3 a 4.2 kgf•m)
Ø12.7
(Da 5.0 a 6.2 kgf•m)
Ø15.9
(Da 6.8 a 8.2 kgf•m)
Attrezzo
tradizionale usato
R22 R410A R22
Da 1.0 a 1.5 Da 0.5 a 1.0
Da 1.0 a 1.5 Da 0.5 a 1.0
Da 1.0 a 1.5 Da 0.5 a 1.0
Da 1.0 a 1.5 Da 0.5 a 1.0
R410A R22
Da 1.5 a 2.0 Da 1.0 a 1.5
Da 1.5 a 2.0 Da 1.0 a 1.5
Da 2.0 a 2.5 Da 1.5 a 2.0
Da 2.0 a 2.5 Da 1.5 a 2.0
Coppia di Coppia di
serraggio ri-serraggio
(N•m) (N•m)
Da 14 a 18 18
(1.8 kgf•m)
Da 33 a 42 42
(4.2 kgf•m)
Da 50 a 62 50
(5.0 kgf•m)
Da 68 a 82 68
(6.8 kgf•m)
Prove di tenuta d'aria/Sfiato aria, ecc.
B
Per le prove di tenuta d'aria, per lo spurgo dell'aria,
aggiungere refrigerante, e controllare che non ci siano
perdite di gas, fare riferimento al manuale d'installazione
fornito insieme all'unità esterna.
Aprire completamente le valvole delle
unità esterna
Controllare che non ci siano perdite di gas
Usando uno strumento di rivelazione perdite, o
dell'acqua saponata, controllare che non ci siano perdite
di gas dalla sezione di connessione dei tubi o dal
coperchio della valvola.
Usare uno strumento di rivelazione perdite fabbricato
esclusivamente per il refrigerante HFC (R410A,
R134a, ecc.).
83
REQUISITI
