• Ziehen Sie die Schrauben der Klemmenleiste fest und fixieren Sie
die Kabel innerhalb des Schaltkastens mit der Kabelklemme.
(Achten Sie darauf, dass kein Zug auf die Klemmenleiste wirkt.)
L N U1 U2 A B
U1 U2
L N
R(L) S(N)
> <
ABS

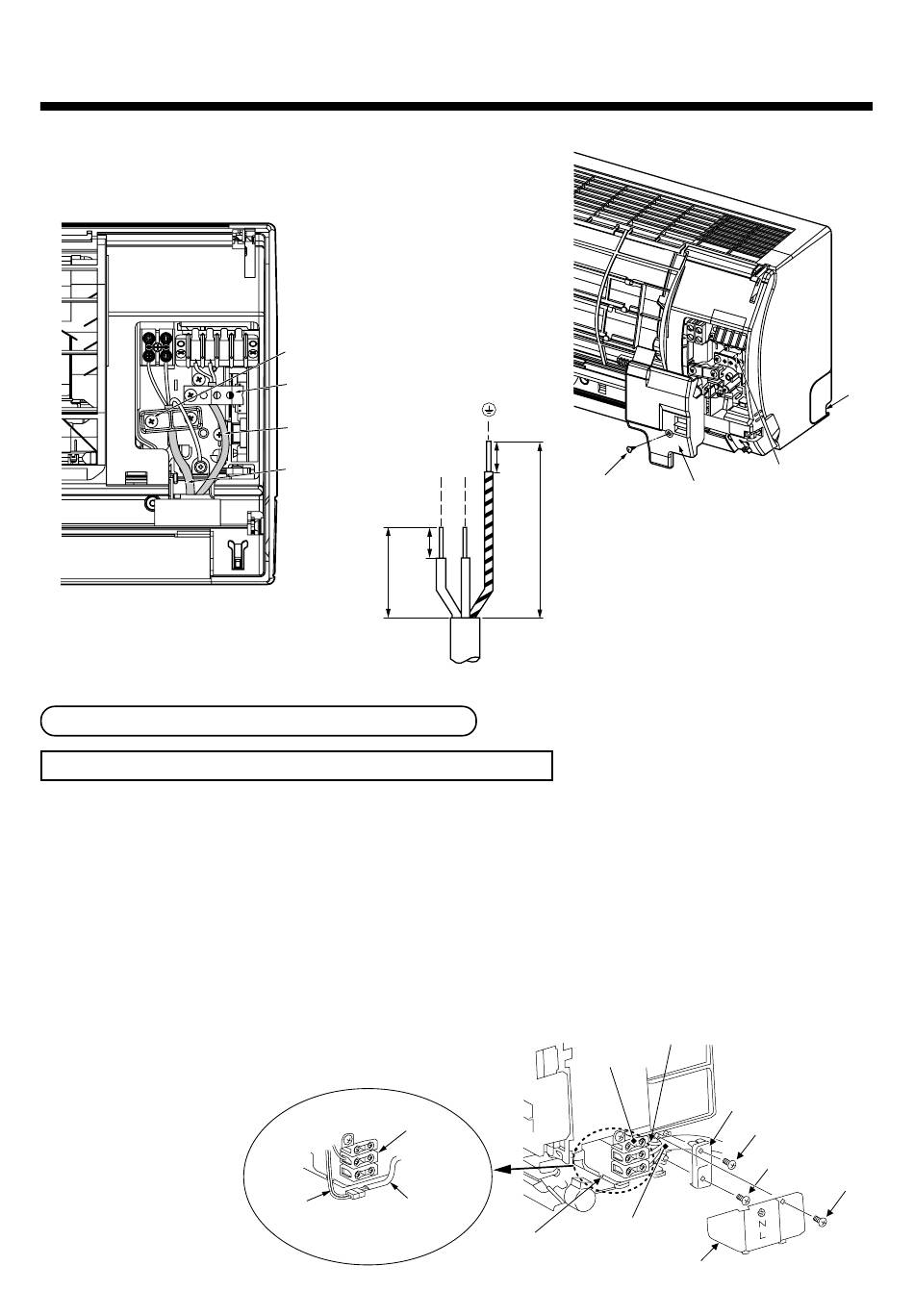

Kabelanschluss der Durchfluss-Wahleinheit
Anschluss der Verkabelung der Durchfluss-Wahleinheit
Falls die Durchfluss-Wahleinheit ohne Netzkabel geliefert wurde, bringen Sie ein Kabel, wie unten beschrieben, an.
1. Öffnen Sie das Zuluftgitter nach oben.
2. Entfernen Sie die Verschraubung (4) der Frontplatte.
3. Öffnen Sie den unteren Teil der Frontplatte etwas und ziehen Sie dann den oberen Teil zu sich heran, um ihn von der
Rückplatte abzunehmen.
4. Entfernen Sie nach dem Abnehmen der Frontplatte den Anschlussdeckel und die Kabelklemme.
5. Schließen Sie das Netzkabel der Durchfluss-Wahleinheit sicher an und befestigen Sie die Kabelklemme.
6. Die Steuerungskabel finden Sie auf der Klemmenleiste der Stromversorgung. Ziehen Sie die Steuerungskabel durch
den Schlitz an der Klemmenleiste nach außen.
7. Befestigen Sie den Deckel des Schaltkastens mit den zugehörigen Schrauben.
8. Schließen Sie die Steuerungskabel, die durch den
Schlitz an der Klemmenleiste herausgezogen wurden,
und die Steuerungskabel
der Durchfluss-Wahleinheit an
die Relais-Klemmenleiste an.
A B
Kabelklemme
Kabelklemme
Fernbedienungskabel
Netzkabel
10mm
40mm
Klemmenleiste
Steuerungskabel
Steuerungskabel
der Durchfluss-
Wahleinheit
10mm
L N
Schraube
110mm
Klemmenleiste
Netzkabel der
Durchfluss-Wahleinheit
Schlitz an der
Klemmenleiste:
62
Klemmenleiste
Anschlussdeckel
Masseleitung
Kabelklemme
Schraube
Schraube
Schraube
Anschlussdeckel
Nut
