8
TUBERÍA DE REGRIGERANTE

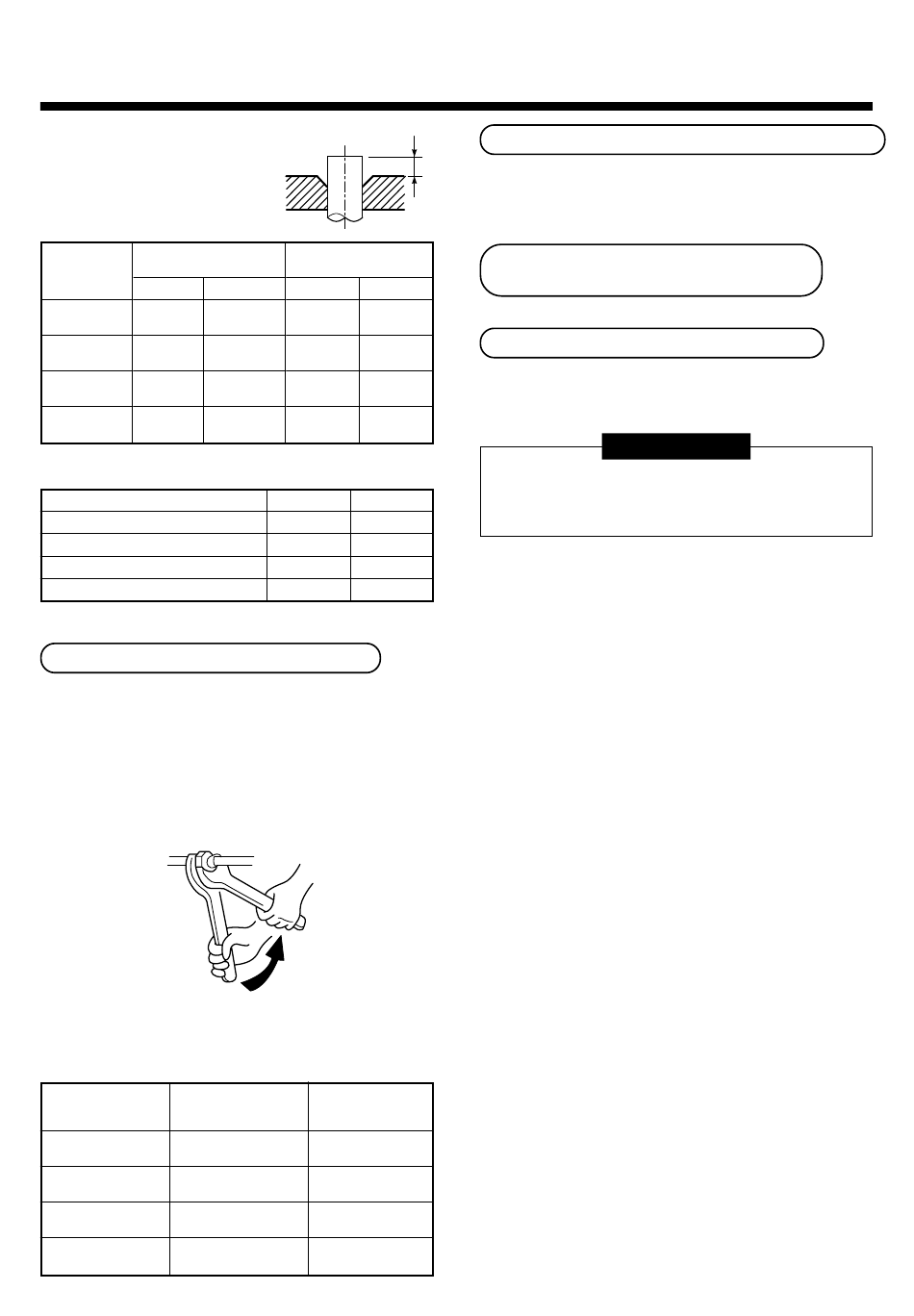

• Margen de proyección en el abocinado:
B (unidad: mm)
Rígido (tipo embrague)
Se utiliza la herramienta
Diámetro
para R410A
externo del
tubo de cobre
R410A
(Igual que en
6.4 De 0 a 0.5
la izquierda)
(Igual que en
9.5 De 0 a 0.5
la izquierda)
(Igual que en
12.7 De 0 a 0.5
la izquierda)
(Igual que en
15.9 De 0 a 0.5
la izquierda)
Imperial (tipo tuerca de mariposa)
Diámetro externo del tubo de cobre
6.4
9.5
12.7
15.9
Conexión del tubo de refrigerante
Conecte todos los tubos de refrigerante mediante
conexiones abocardadas.
• Dado que la presión atmosférica sólo se sella bajo gas
de sellado, no es extraño que no se oiga un sonido del
tipo "Pushuuu..." cuando se retira la tuerca
abocardada.
• Asegúrese de utilizar una llave fija doble para las
tareas de conexión de los tubos de la unidad interior.
Utilice una llave fija doble
• Remítase a la tabla siguiente para conocer el par de
apriete.
Diámetro externo del
Par de apriete
tubo de conexión
(mm)
De 14 a 18
Ø6.4
(De 1.4 a 1.8 kgf•m)
De 33 a 42
Ø9.5
(De 3.3 a 4.2 kgf•m)
De 50 a 62
Ø12.7
(De 5.0 a 6.2 kgf•m)
De 68 a 82
Ø15.9
(De 6.8 a 8.2 kgf•m)
Se utiliza una herramienta
convencional
R22 R410A R22
De 1.0 a 1.5 De 0.5 a 1.0
De 1.0 a 1.5 De 0.5 a 1.0
De 1.0 a 1.5 De 0.5 a 1.0
De 1.0 a 1.5 De 0.5 a 1.0
R410A R22
De 1.5 a 2.0 De 1.0 a 1.5
De 1.5 a 2.0 De 1.0 a 1.5
De 2.0 a 2.5 De 1.5 a 2.0
De 2.0 a 2.5 De 1.5 a 2.0
Par de reapriete
(N•m) (N•m)
18
(1.8 kgf•m)
42
(4.2 kgf•m)
50
(5.0 kgf•m)
68
(6.8 kgf•m)
Prueba de hermetizado, purga de aire, etc.
B
Para realizar pruebas de hermetizado, purgar aire,
añadir refrigerante y comprobar si hay escapes de gas,
consulte el Manual de instalación de la unidad exterior.
Abra totalmente las válvulas de la
unidad exterior
Comprobación de escapes de gas
Compruebe, con un detector de fugas o con agua
jabonosa, si hay escapes de gas en la sección de
conexión del tubo o en la tapa de la válvula.
Utilice un detector de fugas fabricado
exclusivamente para refrigerantes HFC (R410A,
R134A, etc.).
107
REQUISITOS
