Platzbedarf
Achten Sie darauf, dass zur Installation des Raumgeräts und für Servicearbeiten genügend Platz ist.
Sorgen Sie dafür, dass zwischen dem Deckel des Raumgeräts und der Decke mindesten 15 mm Platz sind.

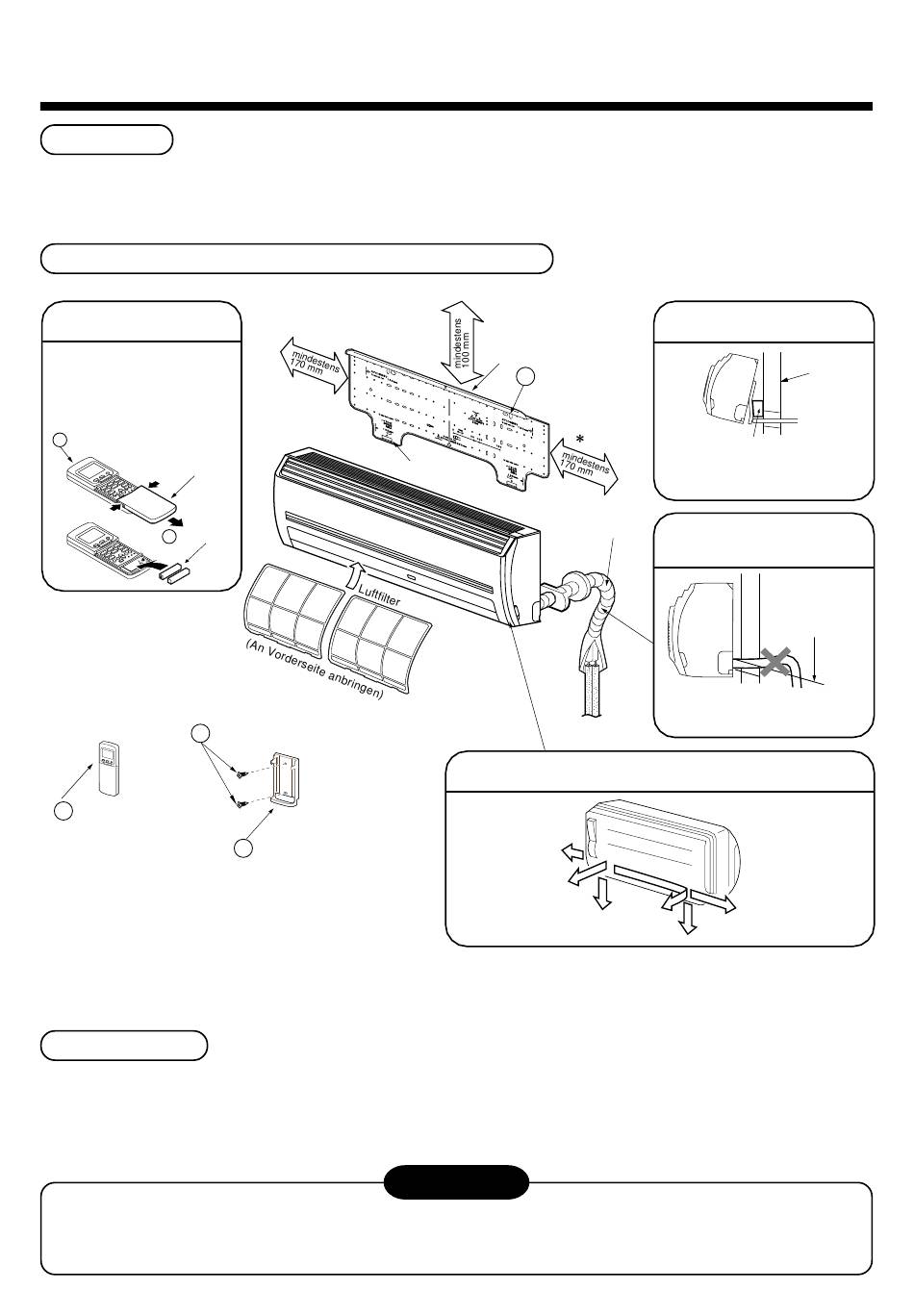

Installationsdarstellung für Innen- und Außeneinheit
Vor der Installation der
Infrarot-Fernbedienung
• Legen Sie die mitgelieferten
Batterien bei geöffnetem
Batteriedeckel der
Fernbedienung richtig
ausgerichtet ein. Achten Sie
dabei auf die Polung.
2 Infrarot-Fernbedienung
Abdeckung
Batterien
3
6
2
Infrarot-Fernbedienung
* Wird eine Durchfluss-Wahleinheit (FS-Einheit)
installiert, muss für die Verdrahtung ein Abstand
von mindestens 300 mm eingehalten werden.
Installationsort
• Ein Ort, an dem, wie in der Darstellung gezeigt, genug Platz um das Innengerät herum zur Verfügung steht.
• Ein Ort, an dem sich kein Hindernis in der Nähe von Luftein- und Luftauslass befindet.
• Ein Ort, der eine einfache Installation der Rohrleitungen zur Außeneinheit zulässt.
• Ein Ort, an dem die Frontklappe ohne Probleme geöffnet werden kann.
• Der Infrarot-Empfänger der Inneneinheit darf nicht direkter Sonneneinstrahlung ausgesetzt sein.
• Der Mikroprozessor der Inneneinheit sollte sich nicht zu nahe an Rauschquellen durch Funksignale befinden.
(Details finden Sie im Benutzerhandbuch.)
Flachkopf-Holzschraube
4
Fernbedienungshalter
Haken
1
Montageplatte
Haken
Rohrisolierung
Die Kältemittel-Rohrleitungen können links, hinten links, hinten rechts,
rechts, unten rechts oder unten links angeschlossen werden.
Rechts
Hinten rechts
Unten rechts
VORSICHT
52
Bei Rohrleitungsanschluss von
hinten und von links
Legen Sie den Abstandhalter
zwischen Inneneinheit und Wand,
und kippen Sie die Inneneinheit,
um leichter arbeiten zu können.
Achten Sie darauf, dass sich der
Kondensat-Schlauch nicht lösen
kann.
Die Durchführung
für den Schlauch
muss schräg
nach unten
angebracht werden.
Achten Sie darauf, dass der
Kondensatschlauch mit Gefälle
verlegt wird.
Links
Hinten
links
Unten links
Wand
