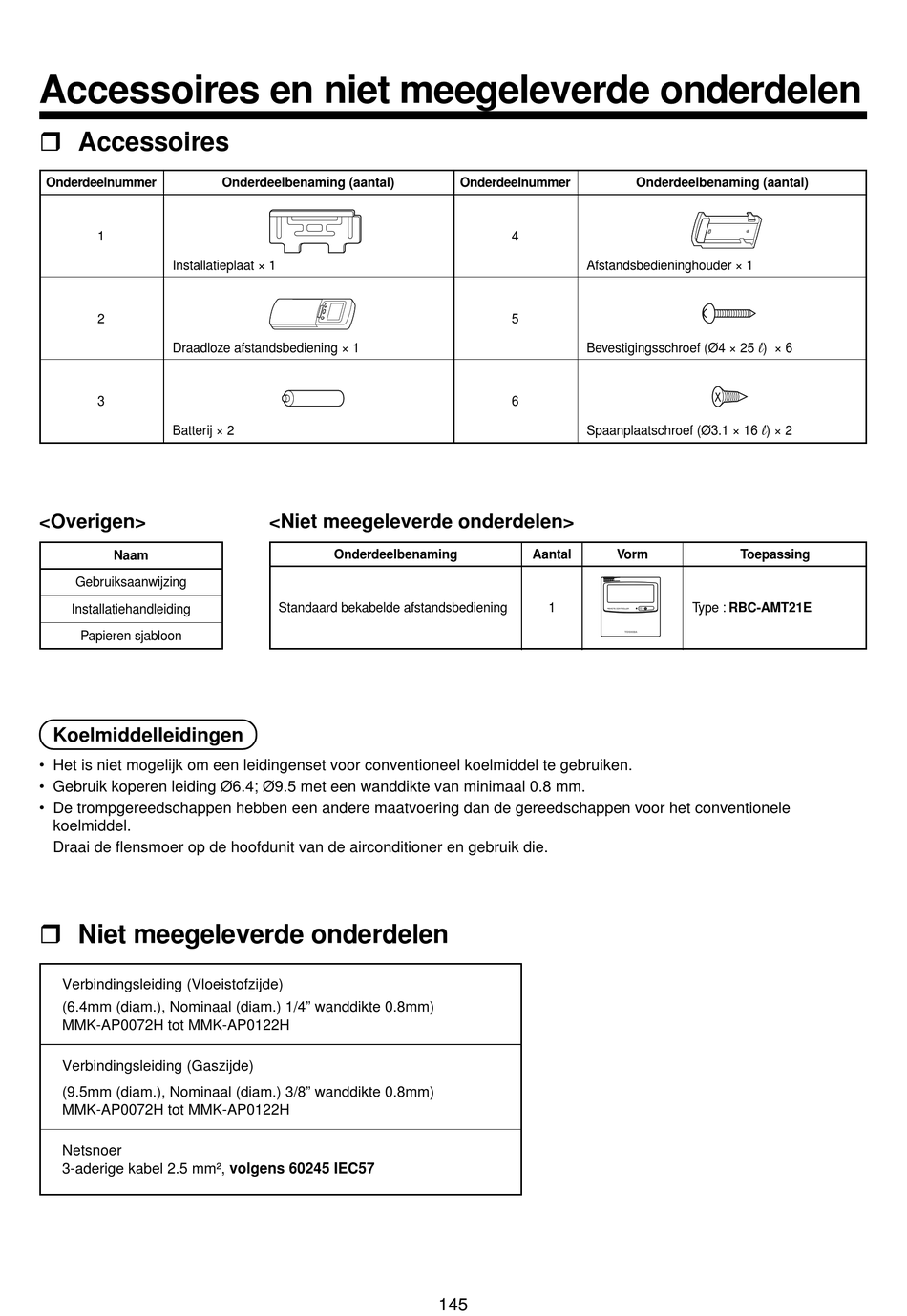

Accessoires En Niet Meegeleverde Onderdelen - Toshiba SUPER MODULAR MULTI SYSTEM MMK-AP0092H Installations-Handbuch

Accessoires en niet meegeleverde onderdelen

H Accessoires
Onderdeelnummer
1
Installatieplaat × 1
2
Draadloze afstandsbediening × 1
3
Batterij × 2
<Overigen>
Naam
Gebruiksaanwijzing
Installatiehandleiding
Papieren sjabloon
Koelmiddelleidingen
• Het is niet mogelijk om een leidingenset voor conventioneel koelmiddel te gebruiken.
• Gebruik koperen leiding Ø6.4; Ø9.5 met een wanddikte van minimaal 0.8 mm.
• De trompgereedschappen hebben een andere maatvoering dan de gereedschappen voor het conventionele
koelmiddel.
Draai de flensmoer op de hoofdunit van de airconditioner en gebruik die.
H Niet meegeleverde onderdelen
Verbindingsleiding (Vloeistofzijde)
(6.4mm (diam.), Nominaal (diam.) 1/4" wanddikte 0.8mm)
MMK-AP0072H tot MMK-AP0122H
Verbindingsleiding (Gaszijde)
(9.5mm (diam.), Nominaal (diam.) 3/8" wanddikte 0.8mm)
MMK-AP0072H tot MMK-AP0122H
Netsnoer
3-aderige kabel 2.5 mm², volgens 60245 IEC57
Onderdeelbenaming (aantal)
<Niet meegeleverde onderdelen>
Onderdeelbenaming
Standaard bekabelde afstandsbediening
Onderdeelnummer
4
Afstandsbedieninghouder × 1
5
Bevestigingsschroef (Ø4 × 25
6
Spaanplaatschroef (Ø3.1 × 16
Aantal
1
145
Onderdeelbenaming (aantal)
l
) × 6
l
) × 2
Vorm Toepassing
Type : RBC-AMT21E
