9
ELEKTROARBEITEN

Verkabelung der Fernbedienung

• Isolieren Sie die anzuschließenden Kabel auf etwa 14 mm Länge ab.
• Verdrillen Sie die Kabel der Fernbedienung mit den Kabeln der Fernbedienungseinheit (oder Sensor) und verpressen
Sie die verdrillten Enden mit einer Kabelhülse. (2 Kabelhülsen - weiß - sind der Haupt-Fernbedienung oder der
drahtlosen Fernbedienung (beide gesondert erhältlich) beigefügt.)
• Da die Fernbedienungskabel keine Polarität haben, spielt es keine Rolle, wenn die Anschlussklemmen A und B
vertauscht werden.

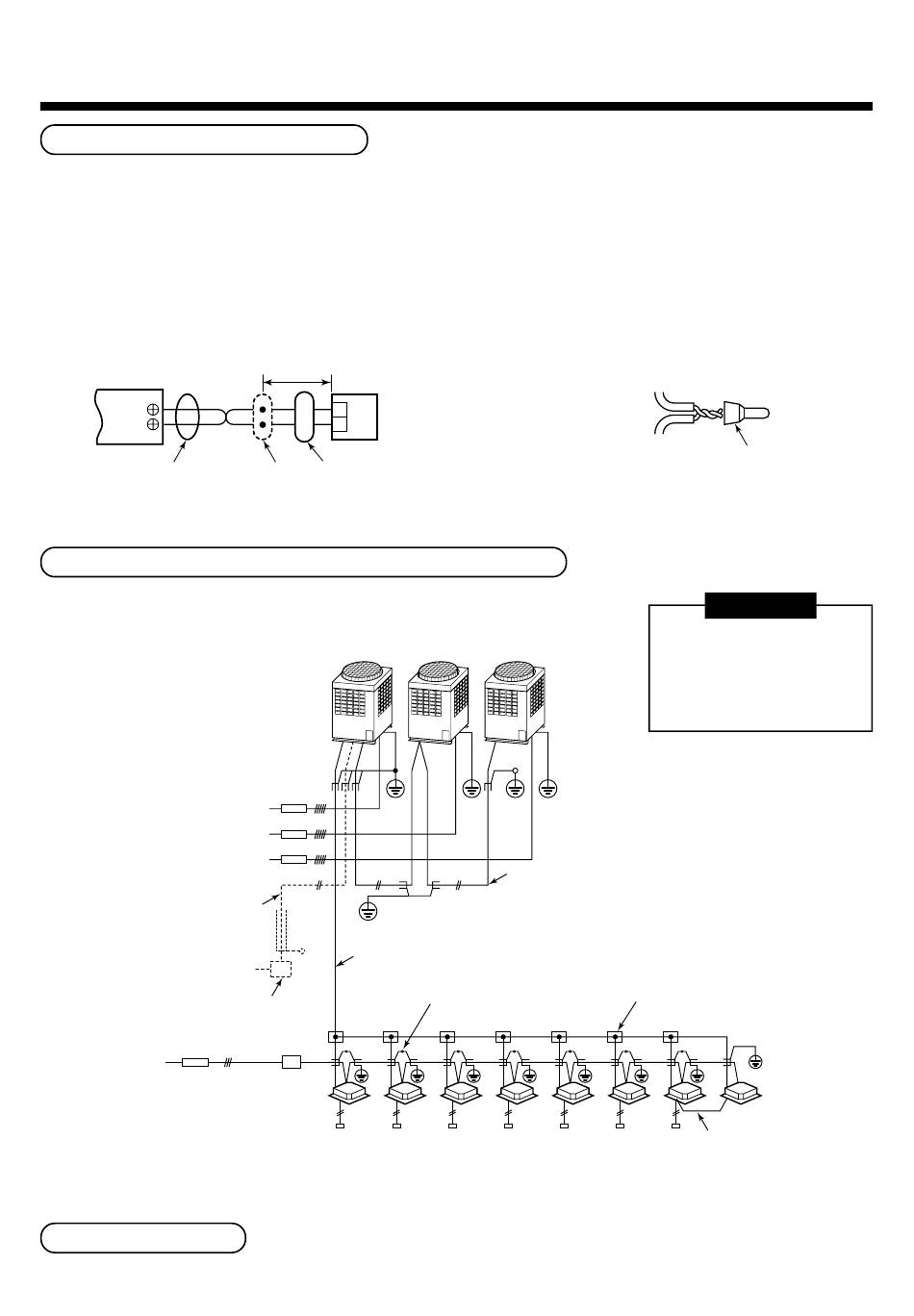

<Schaltplan>
Klemmleiste für das
Fernbedienungskabel
der Raumeinheit
A
B
Fernbedienungskabel
(lokal verlegt)
Verbindungskabel zwischen Raum- und Außeneinheit
Erdschluss-Sicherung
Außeneinheits-Versorgung,
3 Phasen
380–415V, 50Hz
380V, 60Hz
Zentrales
Steuerungskabel
Stromversorgung
~
220–240V 50Hz
~
220V 60Hz
Fernbedienung für
zentrale Steuerung usw.
Erdschluss-Sicherung
Stromversorgung
Raumeinheit
~
220–240V 50Hz
~
220V 60Hz

Adress-Einstellung

Richten Sie die Adressen, wie im Installationshandbuch der Außeneinheit beschrieben, ein.
etwa 200mm
W : Weiß
B : Schwarz
W
Fernbedienungseinheit
oder Sensor
B
Verbindungsteil Kabel von Fernbedienung
oder Sensor
Haupteinheit
(Offen)
Verbindungskabel Raum-/Außeneinheit
Anschlussklemme für
abgeschirmtes Kabel
Schalter
Untereinheit
Erde
Erde
( )
Verbindungskabel zwischen
Außeneinheiten
Anschlussklemme für
abgeschirmtes Kabel
Raumeinheit
63
Verkabelung der Fernbedienung
Kabel von
Kabelhülse
Fernbedienung
oder Sensor
HINWEIS
Eine Außeneinheit die mit
anderen Außen- und
Raumeinheiten verbunden
ist, wird automatisch zur
Haupteinheit.
Anschlusskasten
Erde
(
(Gruppen-Fernbedienung)
)
