• Stringere le viti della cassettiera e fissare i cavi con la fascetta
fermatavi fornita con la cassetta dei componenti elettrici.
(Non mettere sotto tensione la parte di connessione della morsettiera.)
L N U1 U2 A B
U1 U2
L N
R(L) S(N)
> <
ABS

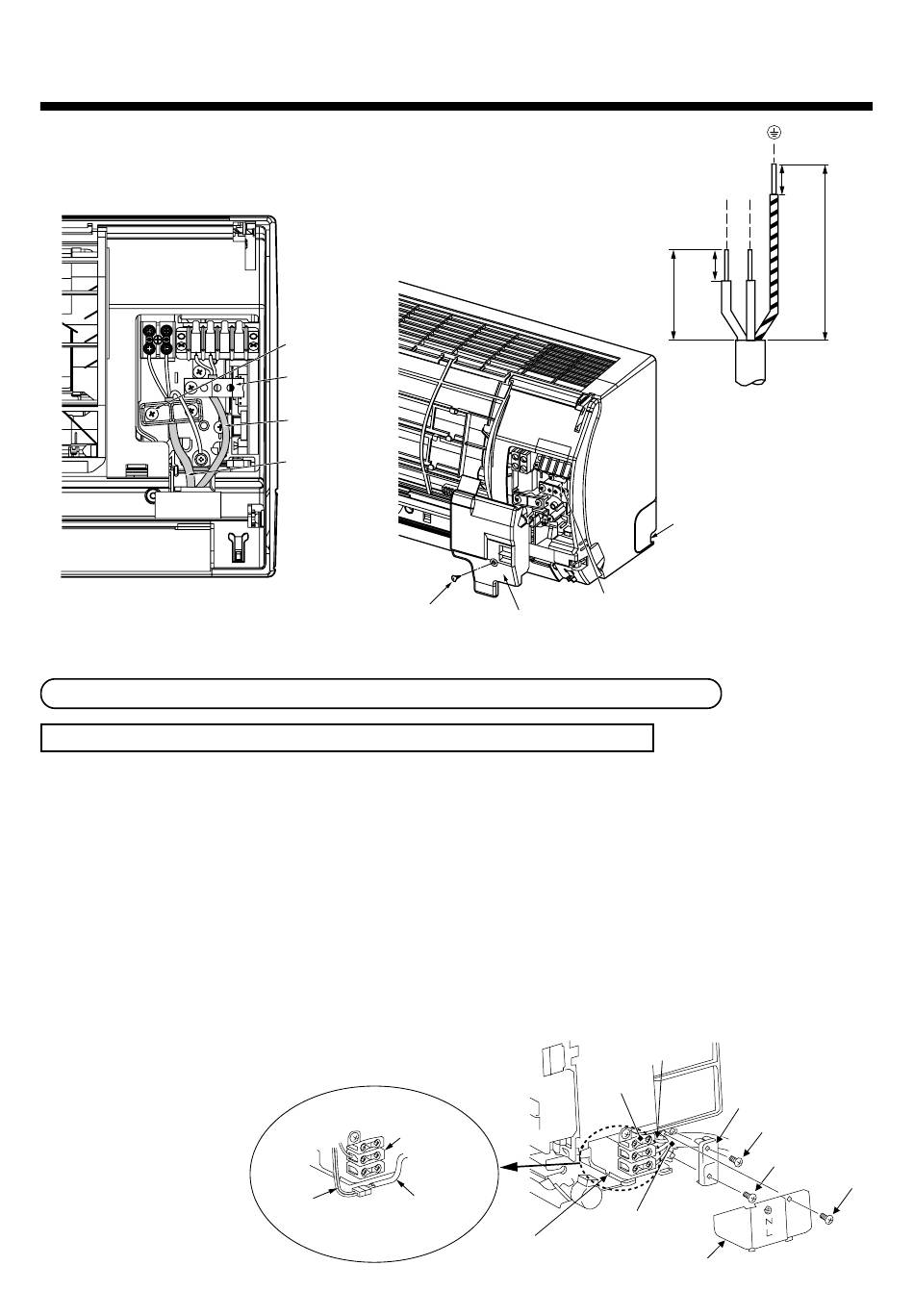

Collegamento del cablaggio elettrico per l'unità di selezione del flusso
Come collegare il cablaggio elettrico dell'unità di selezione del flusso
Per l'unità di selezione del flusso che possiede il cavo di alimentazione elettrica, collegare un cavo di alimentazione
elettrica come descritto sotto.
1. Aprire verso l'alto la griglia di ingresso dell'aria.
2. Rimuovere le quattro viti che fissano il pannello anteriore.
3. Aprire leggermente la parte inferiore del pannello anteriore e tirare a se la parte superiore del pannello anteriore per
rimuoverlo dalla piastra posteriore.
4. Dopo aver rimosso il pannello anteriore, rimuovere il coperchio del cablaggio elettrico e la fascetta fermacavo.
5. Collegare e fissare il cavo di alimentazione elettrica dell'unità di selezione del flusso e fissare la fascetta fermacavo.
6. I fili di comando remoto sono inclusi alla morsettiera lato alimentazione elettrica. Rimuovere i fili di comando remoto
estraendoli attraverso la fessura della morsettiera.
7. Fissare bene con viti il coperchio dei collegamenti elettrici.
8. Collegare i fili di comando remoto rimossi attraverso la fessura che
si trova sulla morsettiera e i fili di comando remoto dall'unità di
selezione del flusso nella sezione dei terminali relè.
A B
Fascetta per
cavi elettrici
Fascetta per
cavi elettrici
Cavo del
telecomando
Cavo di
alimentazione
Morsettiera
Fili di
Fili di comando
comando remoto
remoto dall'unità
di selezione del
flusso
Morsettiera
Vite
Coperchio connettore
Morsettiera
Cavo di alimentazione
elettrica per l'unità di
Fessura della
selezione del flusso
morsettiera
86
L N
10mm
40mm
Intaglio
Linea di messa
a terra elettrica
Fascetta per cavi elettrici
Vite
Vite
Coperchio per cablaggio elettrico
10mm
110mm
Vite
