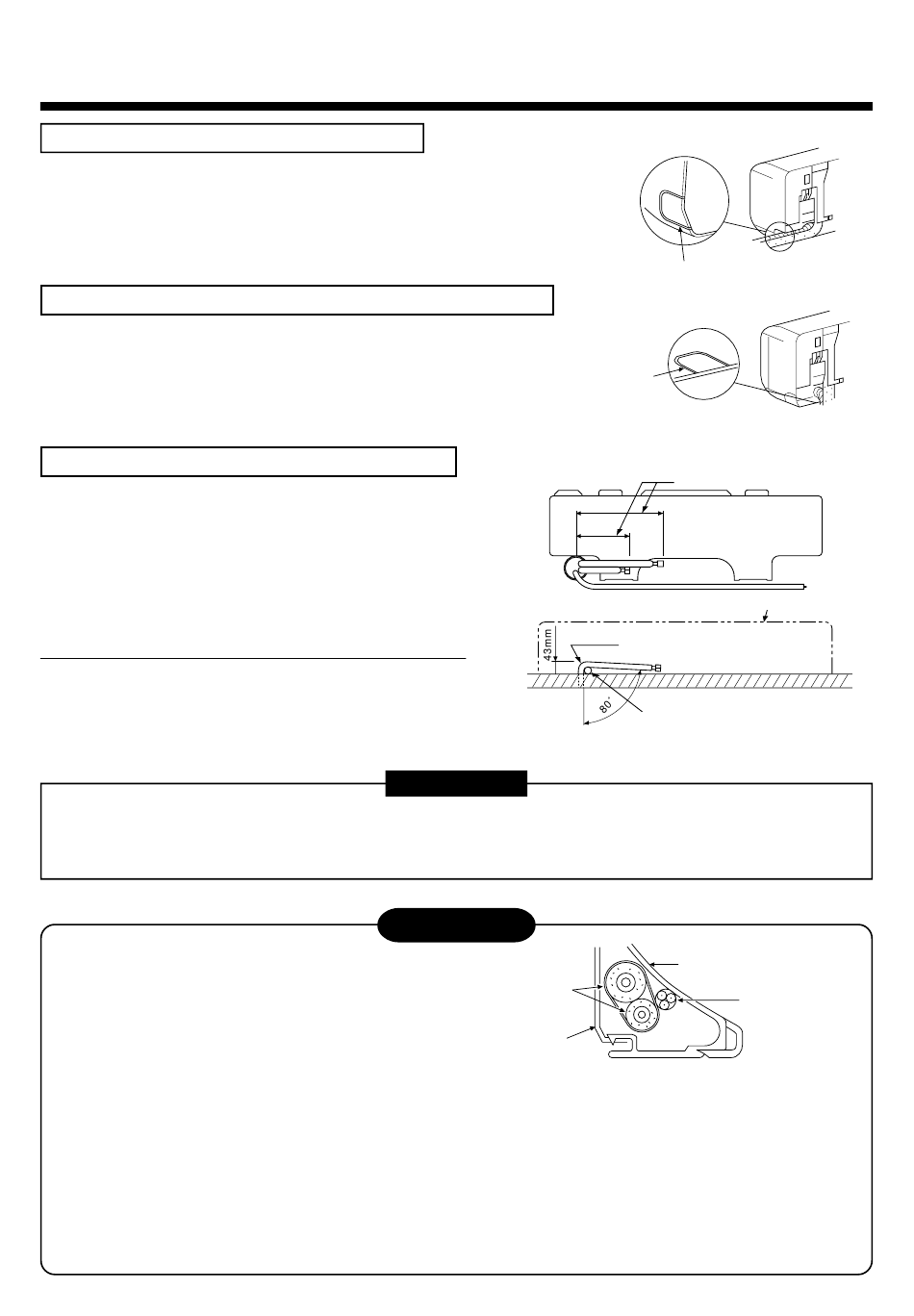

Avec une tuyauterie à gauche ou à droite
• Après avoir marqué les fentes sur la façade à l'aide d'un canif ou
d'une pointe, découpez-les avec une pince coupante ou un outil semblable.
Avec une tuyauterie en bas à gauche ou en bas à droite
• Après avoir marqué les fentes sur la façade à l'aide d'un canif ou d'une
pointe, découpez-les avec une pince coupante ou un outil semblable.
Raccordement par la gauche avec tuyauterie
Cintrez le tuyau de raccordement de façon à ce qu'il soit
posé 43 mm au-dessus de la surface du mur.
Si vous posez le tuyau de raccordement à plus de 43 mm
au-dessus de la surface du mur, la fixation au mur de
l'unité intérieure est instable. Lorsque vous cintrez le
tuyau de raccordement, utilisez une cintreuse à ressort
pour ne pas écraser le tuyau.
Cintrez le tuyau de raccordement avec un rayon de 30 mm.
Pour raccorder le tuyau après l'installation de l'unité (figure)
Si vous ne cintrez par le tuyau de raccordement, la fixation au mur de l'unité intérieure est instable.
Après avoir fait passer le tuyau de raccordement à travers le trou du tuyau, raccordez le tuyau de raccordement
sur les tuyaux auxiliaires et enroulez autour le ruban protecteur.
• Liez solidement les tuyaux auxiliaires (deux) et
le câble de connexion avec le ruban protecteur.
Si la tuyauterie est orientée vers la gauche ou
vers l'arrière à gauche, ne liez que les tuyaux
auxiliaires (deux) avec le ruban protecteur.
• Placez les tuyaux avec soin de façon à ce qu'aucun tuyau ne se détache de la plaque arrière de l'unité
intérieure.
• Raccordez soigneusement les tuyaux auxiliaires et les tuyaux de raccordement les uns aux autres et coupez
le ruban isolant enroulé autour du tuyau de raccordement pour éviter les problèmes de superposition du
ruban, mieux encore scellez le raccord avec du ruban adhésif, etc..
• Etant donné que la condensation nuit au bon fonctionnement de la machine, n'oubliez pas d'isoler les deux
tuyaux de raccordement. (Servez-vous de mousse de polyéthylène pour faire le calorifugeage).
• Lorsque vous cintrez les tuyaux, veillez à ne pas les écraser.
REMARQUE
ATTENTION
Tuyaux
auxiliaires
Plaque
d'installation
32
Fente
Fente
(Vers l'avant de l'évasement)
270mm
Côté liquide
170mm
Côté gaz
Forme vers l'extérieur de l'unité intérieure
R 30mm (Utilisez une barre en
polyéthylène lisse ou quelque chose
de similaire pour cintrer les tuyaux).
Utilisez le manche d'un tournevis, etc..
Unité intérieure
Câble de
connexion
