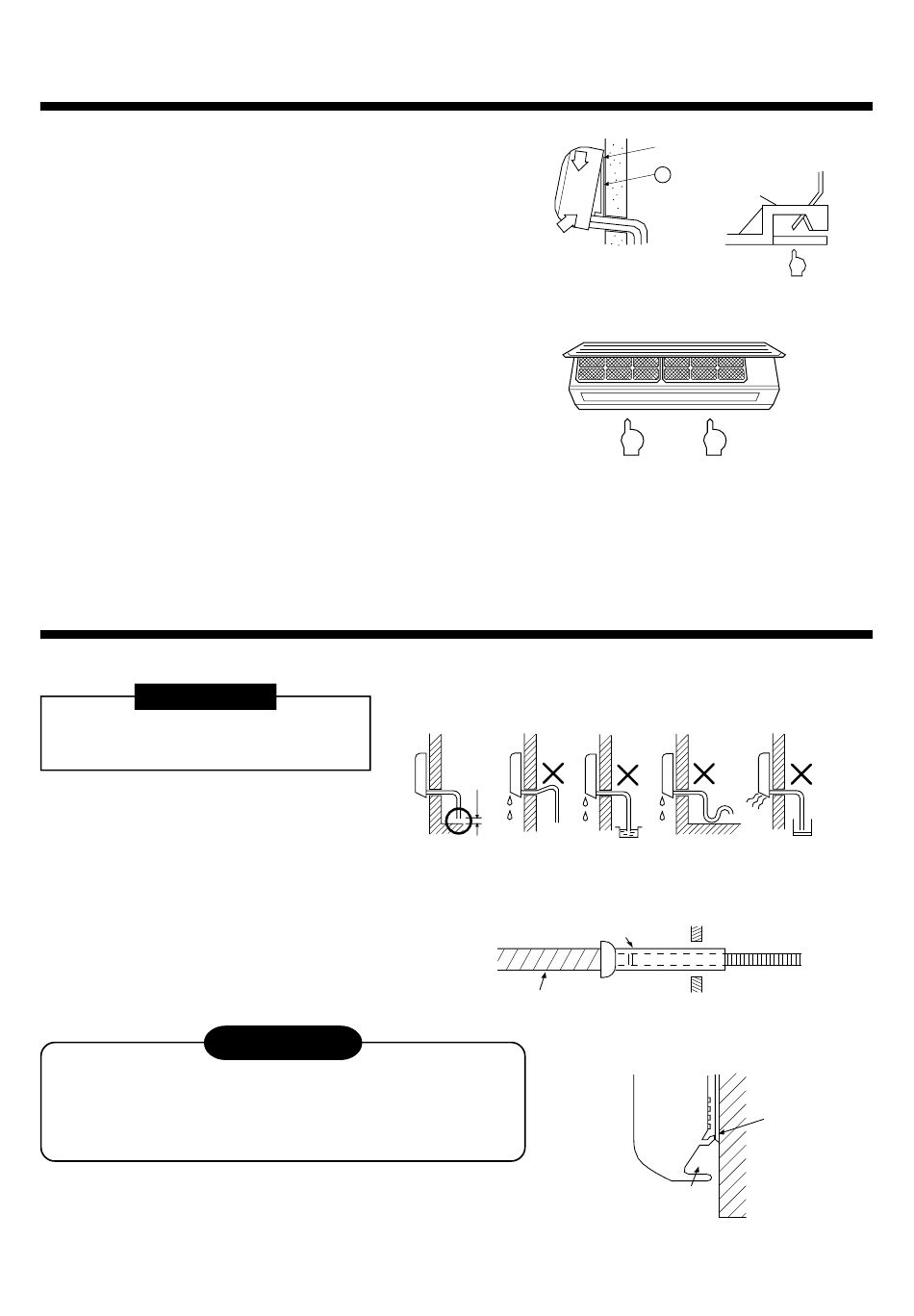

FIXATION DE L'UNITÉ INTÉRIEURE
1. Faites passer le tuyau à travers le trou dans le mur et
accrochez l'unité intérieure sur la plaque d'installation sur
les crochets du haut.
2. Faites osciller l'unité intérieure vers la droite et la gauche
pour vérifiez si elle est bien accrochée sur la plaque
d'installation.
3. Poussez l'unité intérieure contre le mur et accrochez-la au
bas de la plaque d'installation. Tirez l'unité intérieure vers
vous pour vérifier si elle est bien accrochée sur la plaque
d'installation.
• Pour démonter l'unité intérieure de la plaque d'installation,
tirez l'unité intérieure vers vous tout en poussant sa partie
inférieure vers le haut aux endroits indiqués.
7
ÉVACUATION
1. Faites passer le tuyau flexible d'évacuation en l'inclinant vers le bas
REMARQUE
• Faites le trou légèrement incliné vers le
bas sur l'unité extérieure.
2. Mettez de l'eau dans le bac d'évacuation
et vérifiez si l'eau est évacuée vers
l'extérieur.
3. Lorsque vous raccordez la rallonge du
tuyau d'évacuation, isolez le raccord de la
rallonge avec un tuyau de blindage.
Placez le tuyau d'évacuation de façon à ce que l'évacuation de
l'unité s'effectue correctement.
Si l'évacuation n'est pas correcte la condensation risque de
dégoutter.
Ce climatiseur est conçu pour évacuer dans le bac d'évacuation
l'eau provenant de la condensation, qui se forme au dos de l'unité
intérieure.
En conséquence ne placez ni le cordon d'alimentation électrique ni
les autres pièces au-dessus de la glissière d'évacuation.
ATTENTION
1
2
Crochet
De soulevez pas le tuyau
flexible d'évacuation.
50mm ou
davantage
Ne placez pas
l'extrémité du tuyau
flexible d'évacuation
dans l'eau.
Tuyau de blindage
Tuyau flexible d'évacuation
33
Accrocher ici
1
Plaque d'installation
(décrochage)
Pousser Pousser
Ne donnez pas une
forme ondulée au tuyau
flexible d'évacuation.
Ne placez pas
l'extrémité du tuyau
flexible d'évacuation dans
le caniveau d'évacuation.
Rallonge du tuyau
Dans la pièce
flexible d'évacuation
Mur
Espace pour
les tuyaux
Appuyer
Glissière
d'évacuation
