• Apriete los tornillos del bloque de terminales y una los cables con la
abrazadera para cables que se encuentra junto al cuadro eléctrico.
(No aplique tensión a la sección de conexión del bloque de terminales.)
L N U1 U2 A B
U1 U2 A
L N
R(L) S(N)
> <
ABS

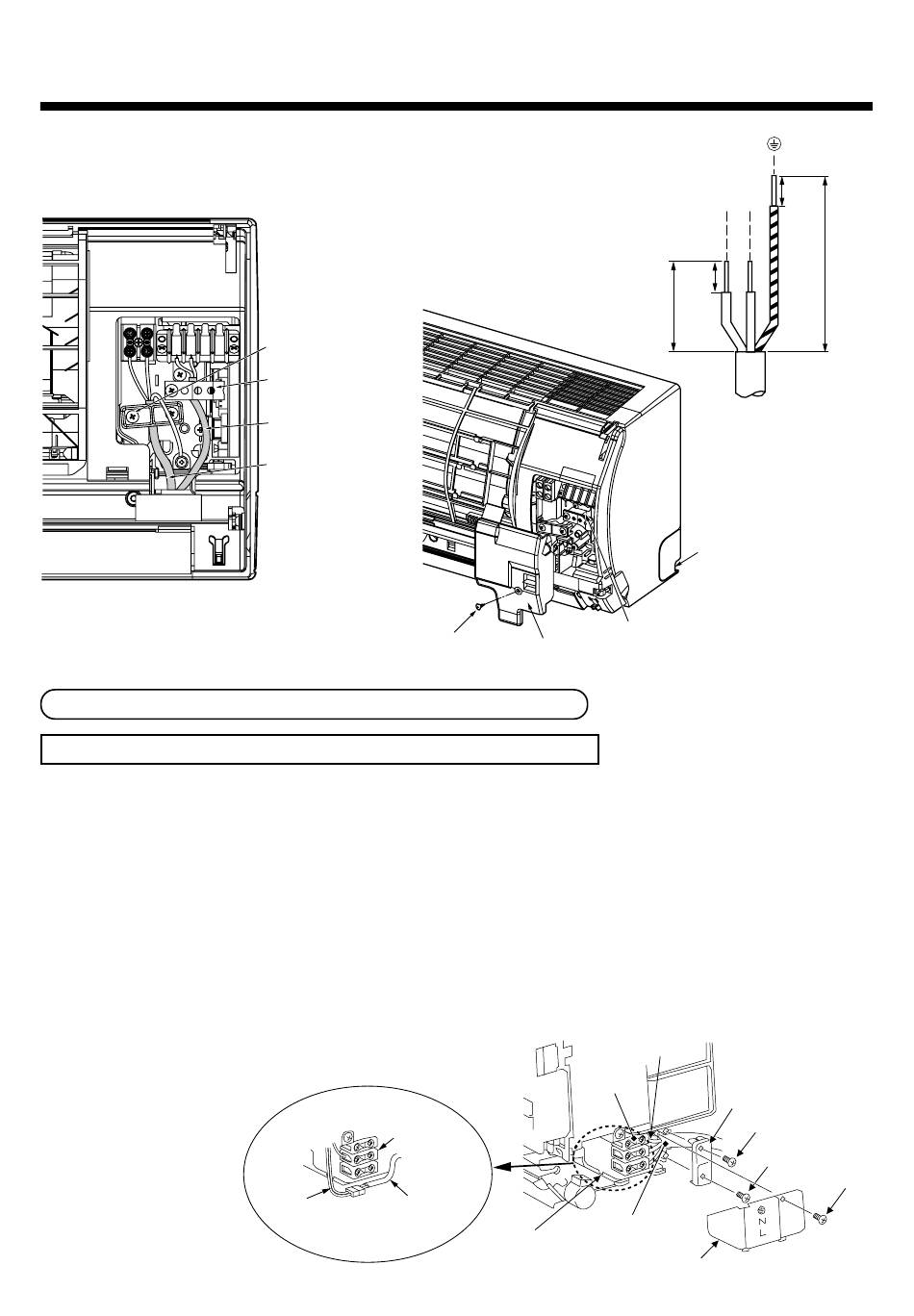

Conexión del cableado de la unidad selectora de caudal
Cómo conectar el cableado de la unidad selectora de caudal
En las unidades selectoras de caudal que dispongan de cable de alimentación eléctrica, conecte el cable del modo
indicado a continuación.
1. Abra la rejilla de entrada del aire hacia arriba.
2. Retire los cuatro tornillos que fijan el panel delantero.
3. Abra ligeramente la parte inferior del panel delantero y, a continuación, tire de la parte superior del panel hacia usted
para extraerlo de la placa trasera.
4. Después de retirar el panel delantero, extraiga la tapa del cableado y la abrazadera para cables.
5. Conecte debidamente el cable de alimentación eléctrica de la unidad selectora de caudal y fije la abrazadera para
cables.
6. Los cables de control se incluyen en el bloque de terminales de la alimentación eléctrica. Saque el cable de control
hacia fuera por la ranura del bloque de terminales.
7. Fije la tapa del cableado con tornillos.
8. Conecte el cable de control que haya sacado por la ranura
del bloque de terminales y el cable de control de la unidad
selectora de caudal en la sección de terminales de relé.
B
Abrazadera
para cables
Abrazadera
para cables
Cable del mando
a distancia
Cable de
alimentación eléctrica
Bloque de
terminales
Cable de control
Cable de control
de la unidad
selectora de
caudal
Bloque de terminales
Tornillo
Tapa de la conexión
Bloque de
terminales
Cable de alimentación
eléctrica de la unidad
Ranura del
selectora de caudal
bloque de
terminales
110
10mm
L N
10mm
40mm
Muesca
Línea de tierra
Abrazadera
para cables
Tornillo
Tornillo
Tapa del cableado
110mm
Tornillo
