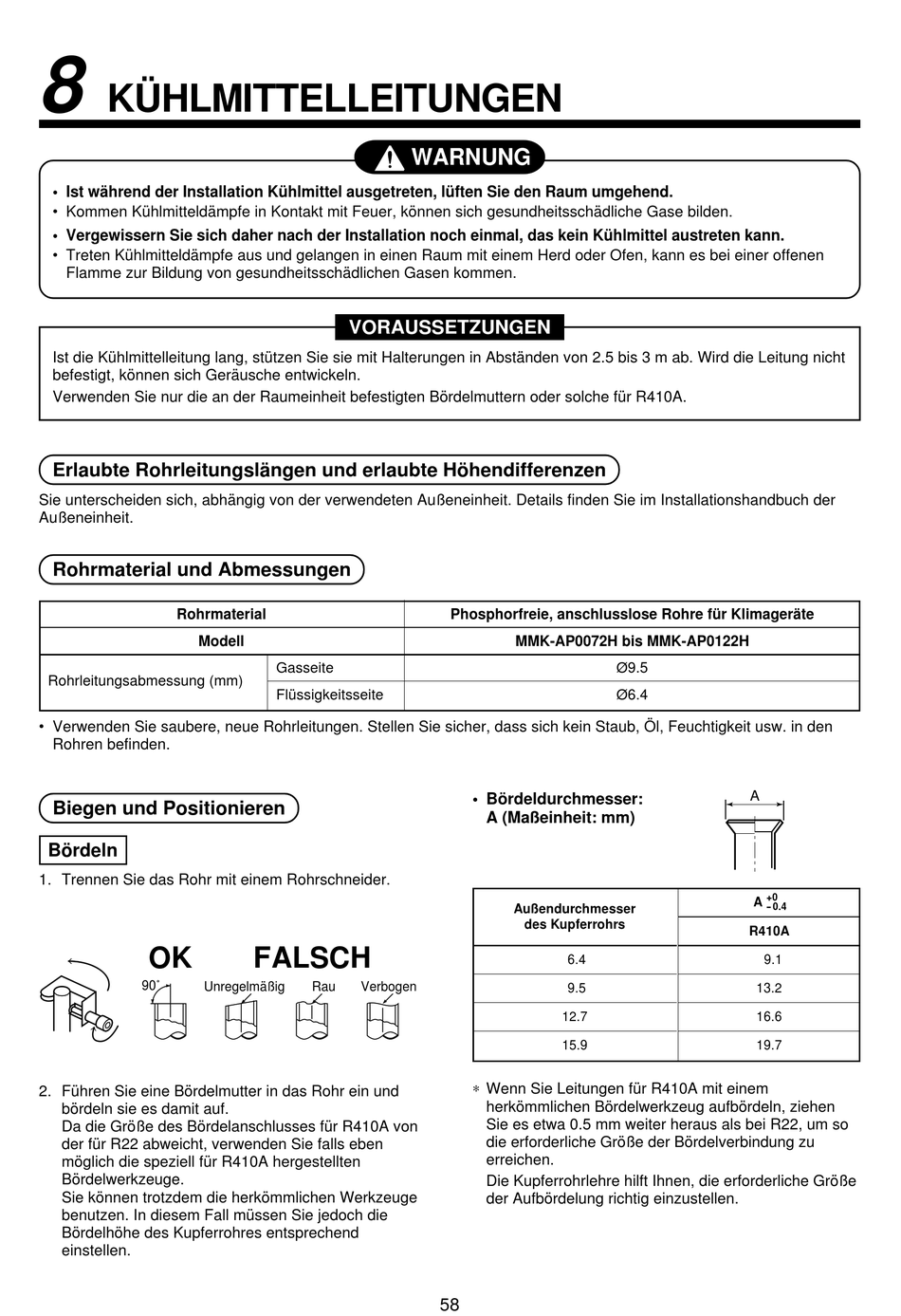

KÜHLMITTELLEITUNGEN
• Ist während der Installation Kühlmittel ausgetreten, lüften Sie den Raum umgehend.
• Kommen Kühlmitteldämpfe in Kontakt mit Feuer, können sich gesundheitsschädliche Gase bilden.
• Vergewissern Sie sich daher nach der Installation noch einmal, das kein Kühlmittel austreten kann.
• Treten Kühlmitteldämpfe aus und gelangen in einen Raum mit einem Herd oder Ofen, kann es bei einer offenen
Flamme zur Bildung von gesundheitsschädlichen Gasen kommen.
Ist die Kühlmittelleitung lang, stützen Sie sie mit Halterungen in Abständen von 2.5 bis 3 m ab. Wird die Leitung nicht
befestigt, können sich Geräusche entwickeln.
Verwenden Sie nur die an der Raumeinheit befestigten Bördelmuttern oder solche für R410A.
Erlaubte Rohrleitungslängen und erlaubte Höhendifferenzen
Sie unterscheiden sich, abhängig von der verwendeten Außeneinheit. Details finden Sie im Installationshandbuch der
Außeneinheit.

Rohrmaterial und Abmessungen

Rohrmaterial
Modell
Rohrleitungsabmessung (mm)
• Verwenden Sie saubere, neue Rohrleitungen. Stellen Sie sicher, dass sich kein Staub, Öl, Feuchtigkeit usw. in den
Rohren befinden.
Biegen und Positionieren
Bördeln
1. Trennen Sie das Rohr mit einem Rohrschneider.
OK
90˚
Unregelmäßig
2. Führen Sie eine Bördelmutter in das Rohr ein und
bördeln sie es damit auf.
Da die Größe des Bördelanschlusses für R410A von
der für R22 abweicht, verwenden Sie falls eben
möglich die speziell für R410A hergestellten
Bördelwerkzeuge.
Sie können trotzdem die herkömmlichen Werkzeuge
benutzen. In diesem Fall müssen Sie jedoch die
Bördelhöhe des Kupferrohres entsprechend
einstellen.
WARNUNG
VORAUSSETZUNGEN
Gasseite
Flüssigkeitsseite
FALSCH
Rau Verbogen
Phosphorfreie, anschlusslose Rohre für Klimageräte
MMK-AP0072H bis MMK-AP0122H
• Bördeldurchmesser:
A (Maßeinheit: mm)
Außendurchmesser
des Kupferrohrs
6.4
9.5
12.7
15.9
∗ Wenn Sie Leitungen für R410A mit einem
herkömmlichen Bördelwerkzeug aufbördeln, ziehen
Sie es etwa 0.5 mm weiter heraus als bei R22, um so
die erforderliche Größe der Bördelverbindung zu
erreichen.
Die Kupferrohrlehre hilft Ihnen, die erforderliche Größe
der Aufbördelung richtig einzustellen.
58
Ø9.5
Ø6.4
A
+0
A
- 0.4
R410A
9.1
13.2
16.6
19.7
