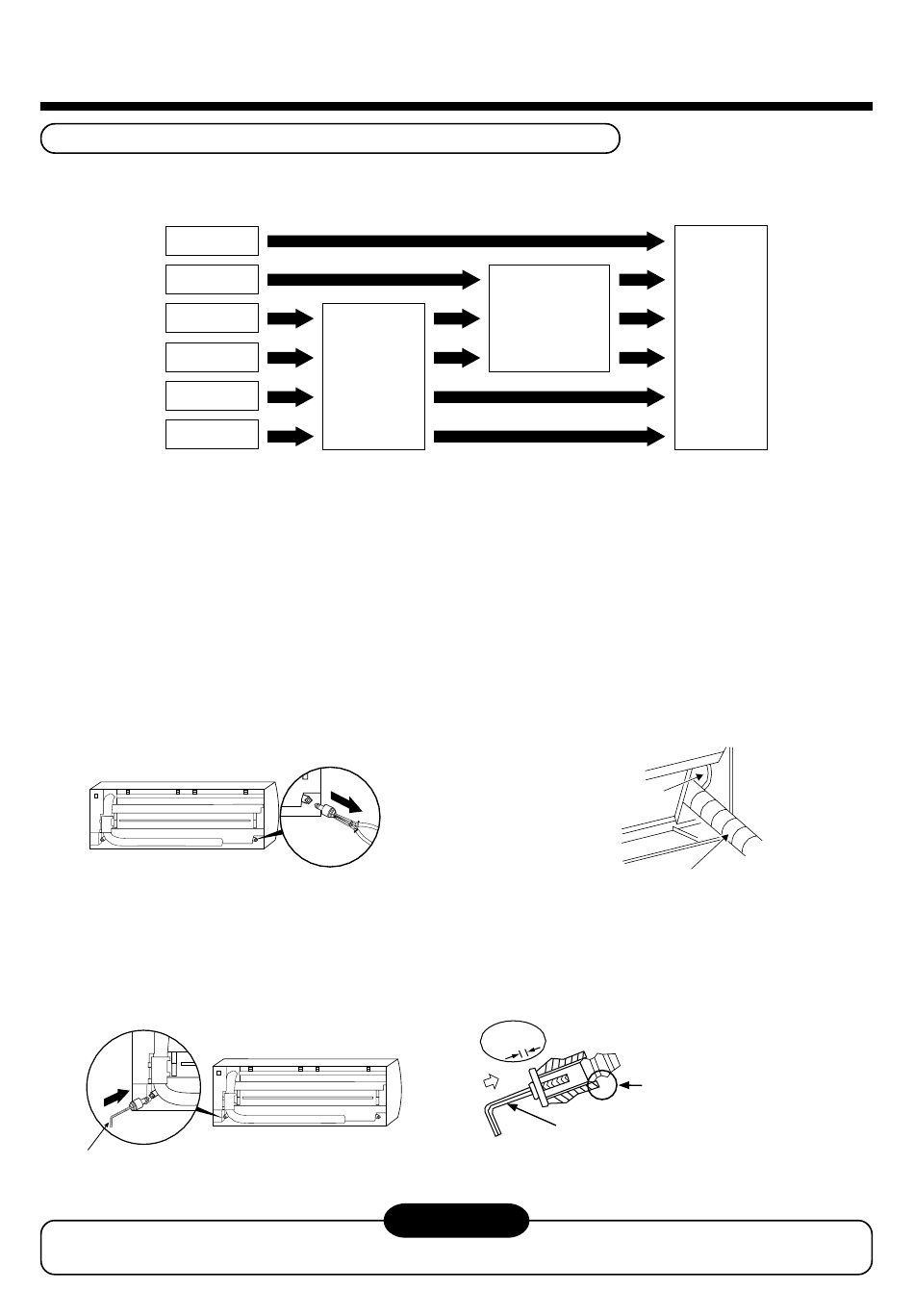

INSTALLATION DER ROHRLEITUNGEN UND DES KONDENSATSCHLAUCHS

Verlegung der Rohrleitungen und des Kondensatschlauchs

* Isolieren Sie sowohl beide Kältemittelleitungen als auch den Kondensatschlauch, damit sich innerhalb des Geräts kein
Kondenswasser bilden kann. (Verwenden Sie Polyethylenschaum als Isolationsmaterial.)
Hinten rechts
Hinten links
Unten links
Links
Unten rechts
Rechts

1. Aufschneiden der Frontplatte

Bei einem Anschluss der Rohrleitungen auf der linken Seite, schneiden Sie links eine Öffnung in die Frontplatte.
(Verwenden Sie einen Seitenschneider, da ein Messer zu Beschädigungen führen kann.)

2. Wechseln des Kondensatablaufs

Bei einem Leitungsanschluss links, unten links und hinten links müssen die Seiten für den Kondensatschlauch und
der Stopfen des Kondensatanschlusses ausgetauscht werden.
Ablauf-Stopfen entfernt
Klemmen Sie den Stopfen mit einer Spitzzange und
ziehen ihn heraus.
Ablauf-Stopfen einsetzen
1) Drücken Sie einen Inbus-Schlüssel (Ø 4 mm) in
die Mitte des Stopfenkopfs.
4 mm
Drücken Sie Kondensat-Schlauch und Stopfen fest in die Anschlüsse, da sonst Wasser austreten kann.
Kondensatablaufs
Aufschneiden
der Frontplatte
Installation des Kondensatschlauchs
Drücken Sie den Kondensatschlauch bis zum Anschlag
in den Anschluss.
2) Drücken Sie den Ablauf-Stopfen fest in den
kein Spalt
VORSICHT
55
Wechseln des
Wärmeisolierung
Kondensatschlauch
Anschluss.
Beim Hineindrücken des Stopfens
kein Schmiermittel auftragen
(Kältemaschinenöl)
Hierdurch können Schäden
entstehen und Wasser kann austreten.
Einstecken eines
Inbus-Schlüssels (4 mm).
Vorbereitung
Verrohrung
