Toshiba SUPER MODULAR MULTI SYSTEM MMK-AP0092H Installations-Handbuch Seite 158

8

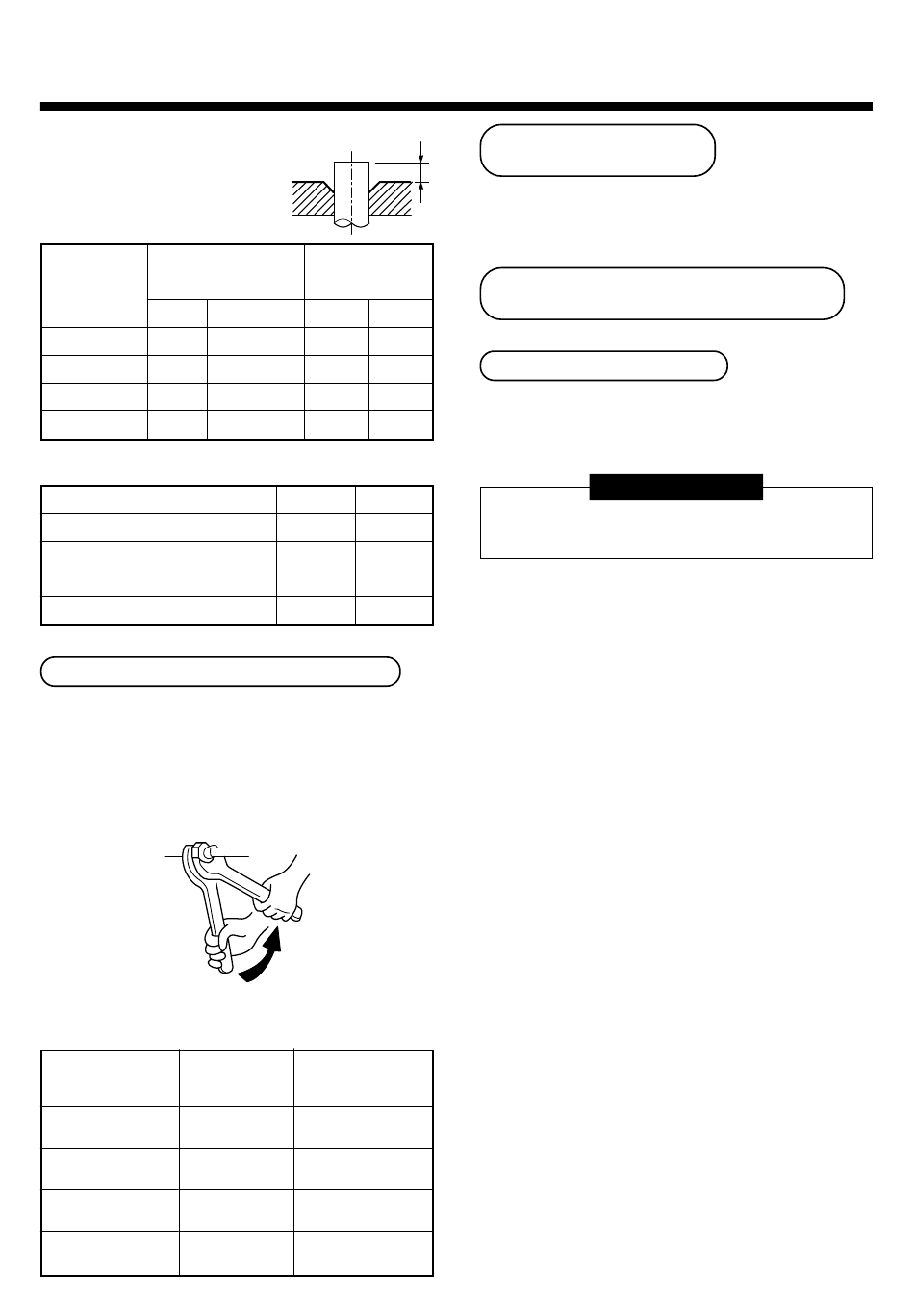

KOELMIDDELLEIDINGEN
• Uitstekende leidinglengte bij trompen:
B (eenheid: mm)
Rigid
Te gebruiken
Buitendiameter
R410A-gereedschap
van de koperen
leiding
R410A
6.4 0 tot 0.5 (zelfde als links)
9.5 0 tot 0.5 (zelfde als links)
12.7 0 tot 0.5 (zelfde als links)
15.9 0 tot 0.5 (zelfde als links)
Imperial
Buitendiameter van de koperen leiding
6.4
9.5
12.7
15.9
Aansluiten van koelmiddelleidingen
Sluit alle koelmiddelleidingen met een trompverbinding
aan.
• Omdat de atmosferische druk heerst, is het normaal
dat u geen sissend geluid hoort wanneer de flensmoer
losgedraaid wordt.
• Gebruik altijd twee sleutels om de verbindingen met de
binnenunit te monteren.
Gebruik altijd twee sleutels
• Zie de volgende tabel voor het juiste aandraaimoment.
Buitendiameter van de
Aandraaimoment
verbindingsleiding
(mm)
14 tot 18
Ø6.4
(1.4 tot 1.8 kgf•m)
33 tot 42
Ø9.5
(3.3 tot 4.2 kgf•m)
50 tot 62
Ø12.7
(5.0 tot 6.2 kgf•m)
68 tot 82
Ø15.9
(6.8 tot 8.2 kgf•m)
Bij gebruik van
conventioneel
gereedschap
R22 R410A R22
1.0 tot 1.5 0.5 to 1.0
1.0 tot 1.5 0.5 tot 1.0
1.0 tot 1.5 0.5 tot 1.0
1.0 tot 1.5 0.5 tot 1.0
R410A R22
1.5 tot 2.0 1.0 tot 1.5
1.5 tot 2.0 1.0 tot 1.5
2.0 tot 2.5 1.5 tot 2.0
2.0 tot 2.5 1.5 tot 2.0
Aandraaimoment bij
nogmaals aandraaien
(N•m)
(N•m)
18
(1.8 kgf•m)
42
(4.2 kgf•m)
50
(5.0 kgf•m)
68
(6.8 kgf•m)
Gasdichtheid testen/
B
Ontluchten enzovoort.
Meer informatie over de procedures voor het testen op
gasdichtheid, ontluchten, toevoegen van koelmiddel
vindt u in de installatiehandleiding bij de buitenunit.
Open de afsluiters van de buitenunit
volledig
Controle op gaslekkage
Controleer de flensmoerverbindingen, de
kraandopverbindingen en de
onderhoudsaansluitingfittingen op gaslekken met een
lektester of zeepsop.
Gebruik een lektester die geschikt is voor het HFC-
koelmiddelen (R410A, R134a, enz.).
155
VOORWAARDE
