En el caso de instalar la tubería en el lado izquierdo
• Después de trazar las ranuras pertinentes en el panel delantero con un
cuchillo o un alfiler para marcar, córtelas con unos alicates de corte u otra
herramienta similar.
En el caso de instalar la tubería en el lado inferior izquierdo
• Después de trazar las ranuras pertinentes en el panel delantero con un
cuchillo o un alfiler para marcar, córtelas con unos alicates de corte u otra
herramienta similar.

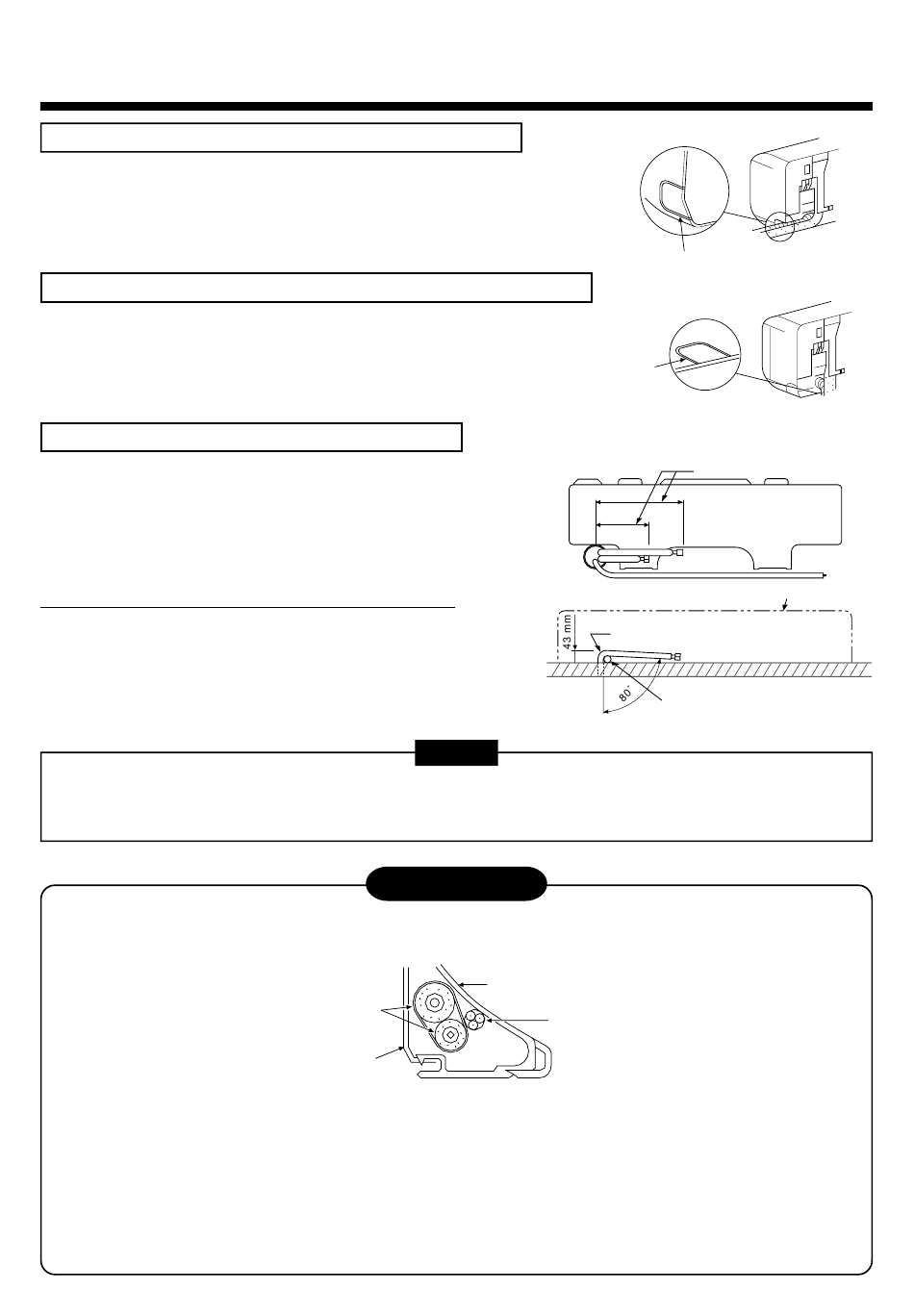

Conexión con la tubería por el lado izquierdo
Doble el tubo de conexión de manera que quede 43 mm por
encima de la superficie de la pared. Si el tubo de conexión se
sitúa más de 43 mm por encima de la superficie de la pared, la
unidad interior podría quedar fijada de manera inestable en la
pared. Al doblar el tubo de conexión, asegúrese de utilizar un
curvador de tubos de resorte, de modo que no se aplaste el tubo.
Doble el tubo de conexión en un radio aproximado de 30 mm.
Para conectar el tubo tras la instalación de la unidad (figura)
Si el tubo se dobla incorrectamente, la unidad interior puede quedar situada de manera inestable en la pared.
Tras pasar el tubo de conexión por el orificio pertinente, conecte el tubo de conexión a los tubos auxiliares y
envuélvalos con cinta aislante.
• Una firmemente los tubos auxiliares (dos) y el cable de conexión con cinta aislante. En el caso de haber instalado
la tubería en el lateral izquierdo o el lateral posterior izquierdo, una los tubos auxiliares (dos) con cinta aislante.
• Coloque los tubos con precisión, asegurándose de que ninguno se desenganche de la placa trasera de la unidad
interior.
• Conecte los tubos auxiliares y los tubos de conexión entre ellos con mucho cuidado, corte la cinta aislante del
tubo de conexión para evitar que haya doble aislamiento en la junta y, seguidamente, selle la junta con cinta de
vinilo, etc.
• Dado que la formación de condensación provoca problemas en la máquina, asegúrese de aislar todos los tubos
de conexión. (Utilice espuma de polietileno como material aislante.)
• Al doblar un tubo, hágalo con mucho cuidado, no lo aplaste.
PRECAUCIÓN
Tubos auxiliares
Placa de instalación
170mm
NOTA
Unidad interior
Cable de conexión
104
Ranura
Ranura
(Hacia la parte delantera de
la sección abocinada)
270mm
Lado del líquido
Lado del gas
Parte exterior de la unidad interior
R 30 mm (Utilice núcleos de polietileno
pulido o similares para doblar el tubo.)
Utilice el mango de
un destornillador, etc.
