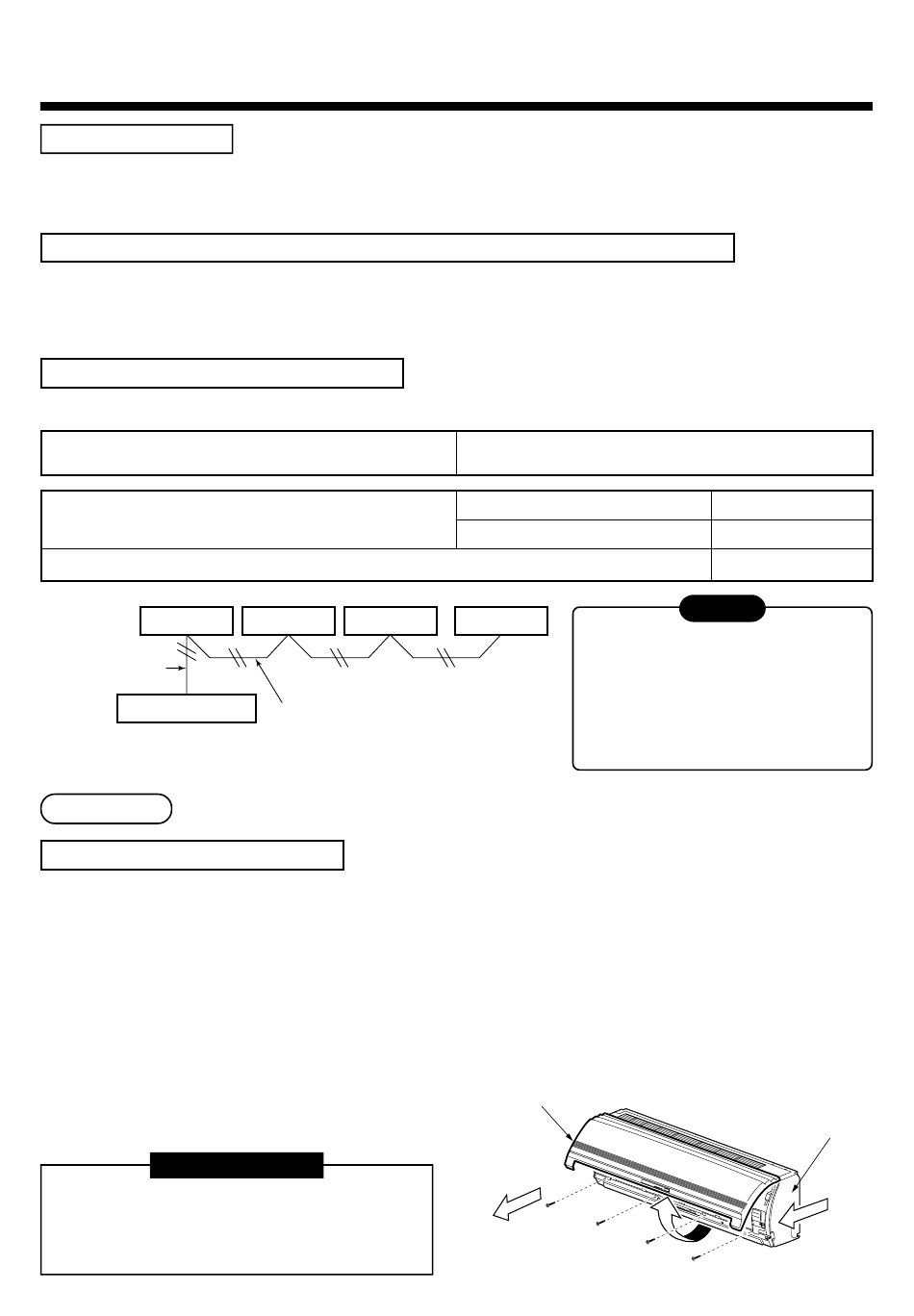

9
ELEKTRISCHE BEDRADING
Voeding binnenunit
• Gebruik voor de voeding van de binnenunit een schone groep die niet gedeeld wordt met de buitenunit.
• Installeer de voeding, de aardlekschakelaar en de hoofdschakelaar van de binnenunit op een goed bereikbare positie.
• Netsnoerspecificatie: 3-aderige kabel, 2.5 mm² conform 60245 IEC 57.
Verbindingsbekabeling tussen de units, bekabeling voor centrale bediening
• 2-aderig snoer voor de verbindingsbekabeling tussen de units en de bekabeling voor centrale bediening.
• Gebruik, om ruis te voorkomen, 2-aderige afgeschermde kabel.
• De lengte van de verbindingsbekabeling is de totale lengte van de kabel tussen de binnen- en buitenunits plus de lengte van
de kabel voor centrale bediening.
Bekabeling voor de afstandsbediening
• 2-aderig snoer voor de bekabeling voor de afstandsbediening en bekabeling voor groepsafstandsbedieningen.
Bekabeling voor de afstandsbediening,
verbindingsbekabeling voor centrale bediening
Totale kabellengte van de bekabeling voor de
afstandsbediening en de verbindingsbekabeling tussen units
= L + L1 + L2 +...Ln
Totale kabellengte van de verbindingsbekabeling tussen units = L1 + L2 +...Ln
Binnenunit
Bekabeling voor de
afstandsbediening
Afstandsbediening
Bekabeling
Zo sluit u de voedingskabel aan
Sluit op airconditioners zonder netsnoer een netsnoer aan op de manier zoals hieronder is beschreven.
1. Open de luchtuitlaatgrille.
2. Verwijder de vier schroeven waarmee het frontpaneel bevestigd is.
3. Open het onderste deel van het frontpaneel een klein beetje en trek vervolgens het bovenste deel van het frontpaneel
naar u toe om het van de achterplaat los te nemen.
4. Demonteer, nadat u het frontpaneel heeft losgenomen, het deksel van het aansluitingencompartiment en de
trekontlasting.
5. Sluit het netsnoer aan en zet het vast onder de trekontlasting en monteer vervolgens het deksel van het
aansluitingencompartiment.
6. Snij de breeklijn op het frontpaneel in, haal het
betreffende deel weg en trek de kabel door de uitsparing.
7. Verwijder eerst de scherpe rand van de uitsparing
met bijvoorbeeld een vijl.
VOORWAARDE
• Voer het snoer door de kabeldoorvoeropening van
de binnenunit.
• De laagspanningsschakeling is voor de
afstandsbediening.
(*1)
Binnenunit Binnenunit
L1 L2
(maximaal 8 apparaten)
Bekabeling tussen units
(*4)
Twisted pairkabel: 0.5 tot 2.0 mm² × 2
Alleen bij niet-draadloos model
Bij meegeleverd draadloos model
Binnenunit
De kabel van de afstandsbediening
(besturingskabel) en de voedingskabel
mogen nooit contact met elkaar maken en
Ln
mogen nooit door dezelfde kabelgoot
worden geleid. Wanneer ze een
gemeenschappelijke kabelgoot gebruiken,
zal dat leiden tot storingen in de besturing
als gevolg van ruis enzovoort.
Luchtinlaatgrille
2
157
(*2) (*3)
Maximaal 500 m
Maximaal 400 m
Maximaal 200 m
LET OP
Frontpaneel
1
3
