Espaço de instalação
Reserve o espaço suficiente para instalar a unidade interior e trabalho de assistência.
Mantenha um espaço de 15 mm ou superior entre a placa superior da unidade interior e a superfície do tecto.

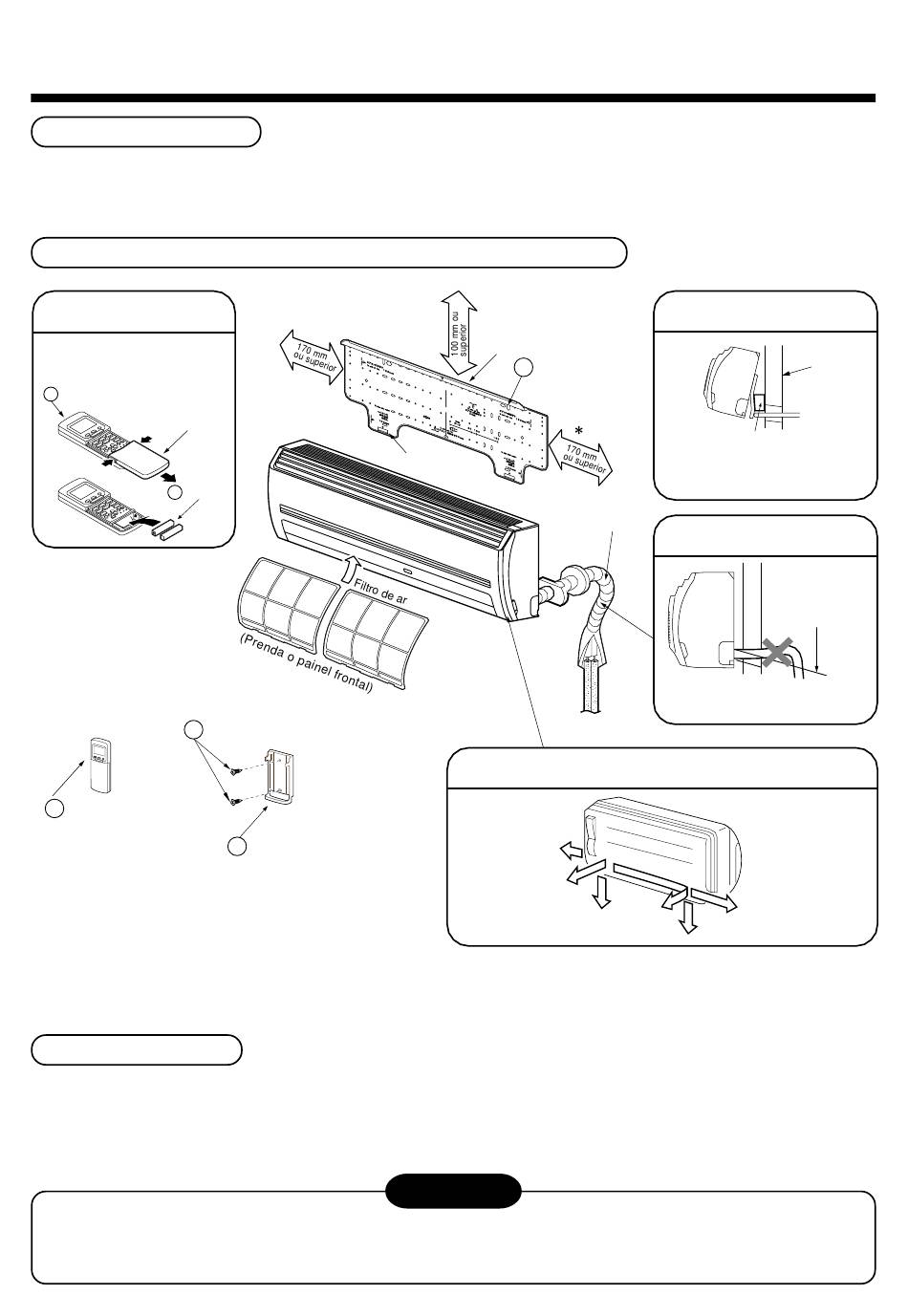

Diagrama de instalação das unidades interiores e exteriores
Antes de instalar o
controlador remoto sem fios
• Com a tampa do controlador remoto
aberta, coloque correctamente as
pilhas fornecidas, observando a
polaridade.
2 Controlador remoto sem fios
Cobertura
3 Pilhas
6
2
Controlador remoto
sem fios
* Ao instalar a Unidade Selectora de Caudal
(Unidade FS), reserve um espaço com mais de
300 mm para instalar os fios.
Local de instalação
• Um local que proporcione espaço à volta da unidade interior como ilustrado no diagrama anterior.
• Um local onde não haja obstáculos perto da entrada e saída de ar.
• Um local que permita uma instalação fácil da tubagem para a unidade interior.
• Um local que permita a abertura do painel frontal.
• Deve evitar-se a exposição directa à luz solar do receptor sem fios da unidade interior.
• O microprocessador na unidade interior não deve ficar demasiado perto das fontes de ruído RF.
(Para mais pormenores, consulte o manual do proprietário).
Parafuso de madeira da cabeça da cuba
4
Suporte do controlo remoto
Gancho
1
Chapa de
instalação
Gancho
Tubo blindado
É possível ligar a tubagem auxiliar à esquerda, traseira esquerda,
traseira, direita, base direita ou base esquerda.
Direita
Direita traseira
Direita inferior
CUIDADO
124
Para a tubagem traseira
esquerda e esquerda
Introduza a almofada entre a
unidade interior e a parede,
inclinando a unidade interior
para um melhor funcionamento.
Não deixe que a mangueira de
drenagem fique solta
Corte o orifício da
tubagem ligeiramente
inclinado.
Certifique-se de que passa a
mangueira de drenagem ligeiramente
para baixo.
Esquerda
Traseira
esquerda
Esquerda inferior
Parede
