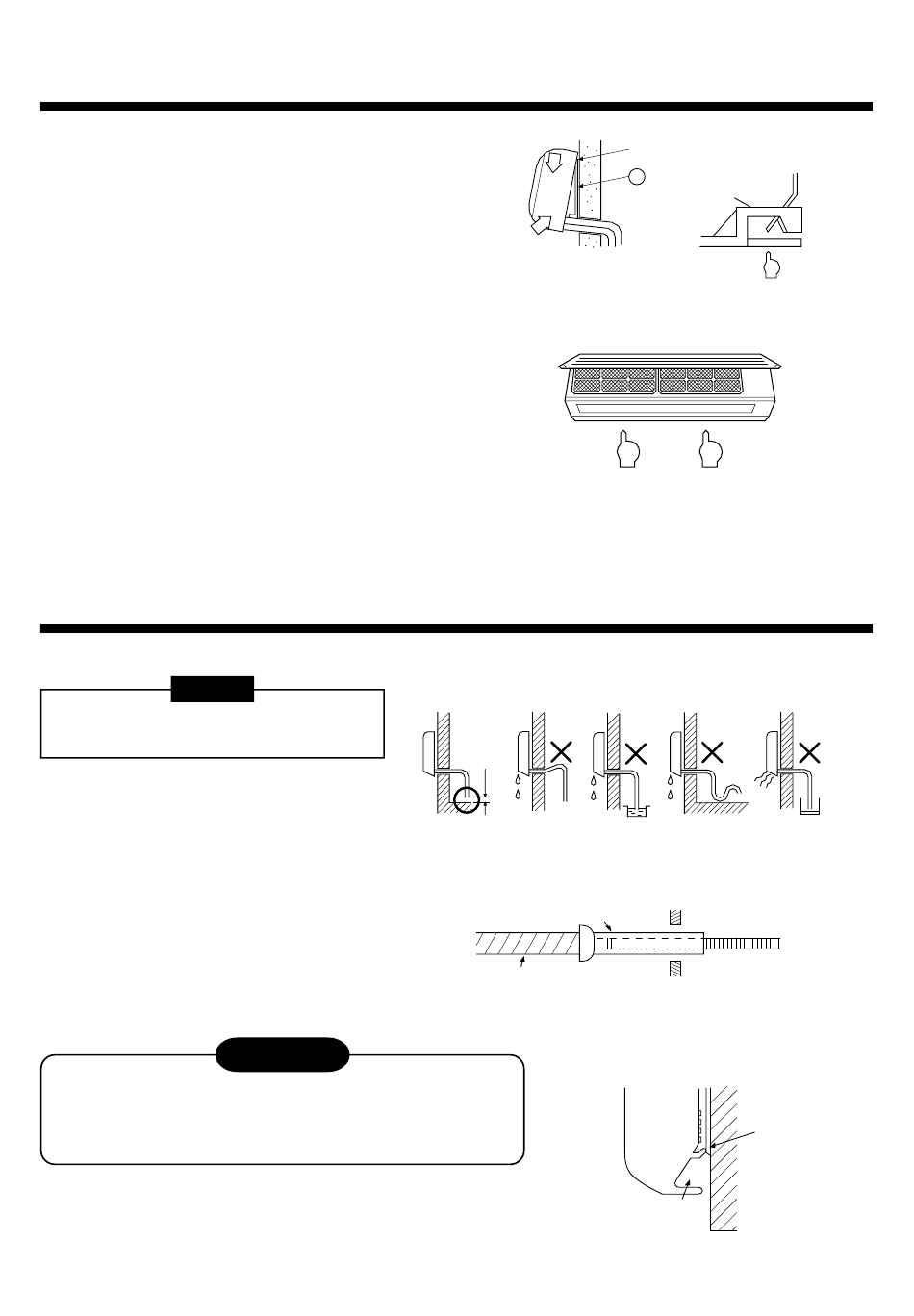

FIXAÇÃO DA UNIDADE INTERIOR
1. Passe o tubo pelo orifício na parede e prenda a
unidade interior à chapa de instalação nos ganchos
superiores.
2. Rode a unidade interior para a direita e esquerda
para confirmar que está perfeitamente presa à chapa
de instalação.
3. Enquanto empurra a unidade interior contra a
parede, prenda-a na parte inferior da chapa de
instalação. Puxe a unidade interior para si para
confirmar que está perfeitamente presa à chapa de
instalação.
• Para desprender a unidade interior da chapa de
instalação, puxe-a para si enquanto empurra a sua
parte inferior para cima nas partes indicadas.
7

DRENAGEM

1. Coloque a mangueira de drenagem inclinada para baixo.
NOTA
• O orifício deve ser feito com uma ligeira
inclinação descendente para o lado de fora.
2. Coloque água na cuba de drenagem e
certifique-se de que a água é escoada para o
exterior.
3. Ao ligar a mangueira de drenagem de
extensão, isole a parte da ligação da extensão
com tubo blindado.
Disponha o tubo de drenagem de modo a permitir uma drenagem
adequada a partir da unidade.
Uma eventual drenagem incorrecta pode provocar problemas de
condensação.
A estrutura deste aparelho de ar condicionado é concebida para
escoar a água recolhida da condensação, que se forma na parte
traseira da unidade interior, para a cuba de drenagem.
Assim, não guarde os cabos eléctricos e outras peças numa altura
superior à do guia de drenagem.
CUIDADO
1
2
Gancho
Empurre
Não levante a mangueira
de drenagem.
50 mm ou
superior
Não coloque a
extremidade da
mangueira de
drenagem na água.
Tubo blindado
Interior do
Mangueira de
compartimento
drenagem
129
Prenda aqui
1
Chapa de instalação
Prima (desprender)
Empurre
A mangueira de drenagem não
deve ter formas onduladas.
Não coloque a extremidade
da mangueira de drenagem
na vala de drenagem.
Mangueira de
drenagem de extensão
Parede
Guia de
drenagem
Espaço
para tubos
